Замена материнской платы Surface Studio

Положите Surface экраном вниз на мягкую поверхность

Будьте осторожны, чтобы не поцарапать экран при укладке лицевой стороной вниз

Снимите четыре резиновые ножки в каждом углу, закрывающие винты Torx

Удалите четыре винта Torx под резиновыми ножками.

Два винта в верхних углах длиннее, чем два винта в нижних углах.

Прикрепите присоски к нижней крышке, затем потяните за присоски, чтобы снять нижнюю крышку.

Удалите пять винтов Torx, удерживающих два вентилятора в средней рамке

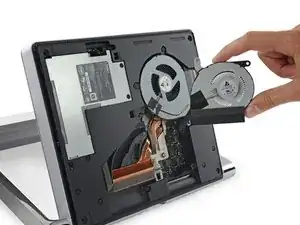

Снимите два вентилятора

Разъемы вентиляторов находятся за средней рамкой и пока недоступны. Позвольте вентиляторам свободно свисать, пока вы не получите доступ к разъемам.

Четыре больших винта Torx и четыре маленьких винта Torx крепят среднюю рамку к верхней раме.

Удалите четыре больших винта Torx, удерживающих среднюю рамку

Удалите четыре маленьких винта Torx, удерживающих среднюю рамку

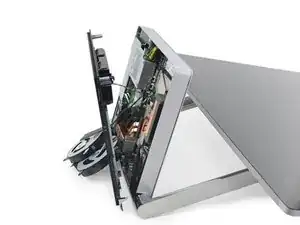

Медленно снимите среднюю рамку

Будьте осторожны: динамик на средней рамке всё ещё подключён к материнской плате

Отключите разъемы двух вентиляторов и динамика

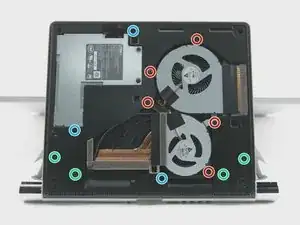

Снимите четыре растягивающихся винта Torx, отмеченных 1–4

Снимите четыре винта Torx, отмеченных 5–7

Снимите монтажную стойку с шестигранником 5 мм

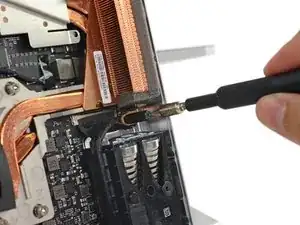

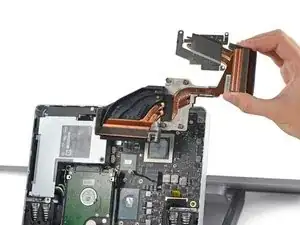

Используйте лопатку, чтобы снять узел радиатора с материнской платы

Снимите три винта Torx, удерживающие кронштейны жесткого диска

Снимите монтажную стойку с шестигранником 5 мм

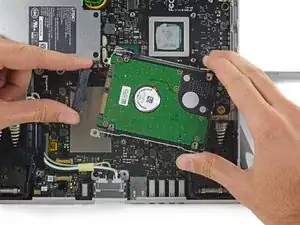

Извлеките жесткий диск и отсоедините кабель SATA/питания SATA

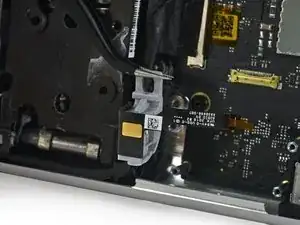

Поднимите черную пластиковую защелку, удерживающую кабель данных, и отведите её от материнской платы.

Вытяните кабель данных из разъёма.

Разъём кабеля данных очень хрупкий. Не поднимайте разъём вверх при отключении, так как разъём может отломаться от материнской платы. Тяните кабель параллельно плоскости материнской платы.

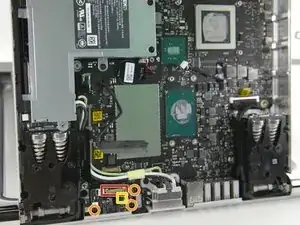

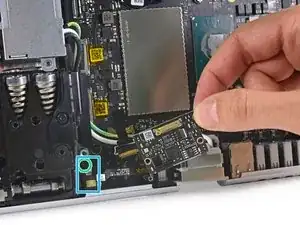

Отключите кабель данных, соединяющий разъём для наушников с модульной платой слота SD-карты

Снимите три винта Torx, удерживающие модульную плату слота SD-карты

Снимите модульную плату слота SD-карты

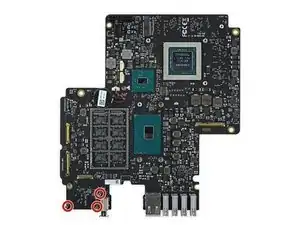

Снимите винт Torx, удерживающий разъём для наушников

Снимите разъём для наушников

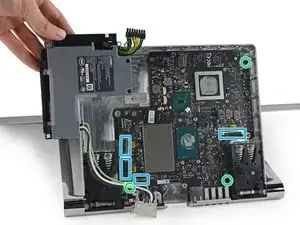

Хотя снятие блока питания не обязательно, это облегчает доступ к разъёмам

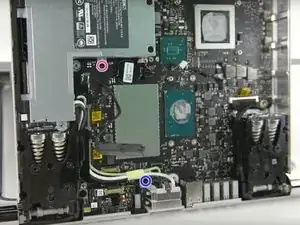

Удалите винт с крестообразной шлицей, всё ещё фиксирующий блок питания

Удалите винт Torx, удерживающий кабель блока питания

Отключите блок питания от материнской платы

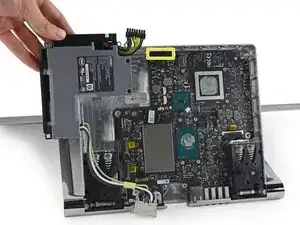

Поднимите блок питания вверх и уберите его из основания

Поднимите черную пластиковую защелку, удерживающую кабель данных, и отведите её от материнской платы.

Вытяните кабель данных из разъёма.

Разъём кабеля данных очень хрупкий. Не поднимайте разъём вверх при отключении, так как разъём может отломаться от материнской платы. Тяните кабель параллельно плоскости материнской платы.

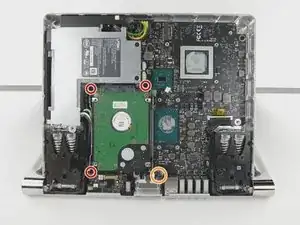

Снимите три винта Torx, удерживающие материнскую плату

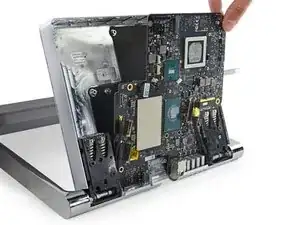

Поднимите материнскую плату вверх и выньте её из основания.

Снимите три монтажные стойки с шестигранником 5 мм
