SYNOLOGY DS218 +: полная разборка по правилам
Пошаговое руководство по демонтажу каждой части NAS до извлечения материнской платы.
«Примечание: полезность этого руководства, тем не менее, ограничена.»
Действительно, большинство компонентов, которые пользователь может добавлять или менять, теперь доступны напрямую без разборки (накопители, расширение памяти).
Только один из слотов памяти на материнской плате, батарея BIOS и вентилятор остаются недоступными напрямую и требуют разборки NAS, описанной в этом руководстве, для их замены.
Время демонтажа оценено в один час (по одному опыту). Тем не менее, это вполне выполнимо за 20–30 минут.
Фотографии сделаны на iPhone SE при помощи портативной светодиодной студии.
Для развлечения использовался мультитул LEATHERMAN …
Шаг 1

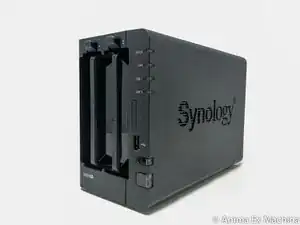

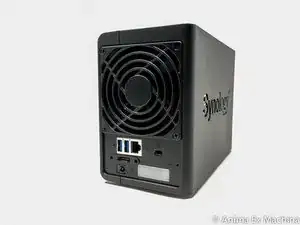

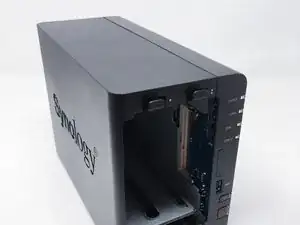

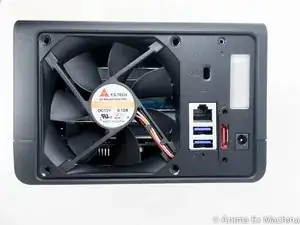

Вот различные интересующие стороны корпуса: передняя (отсеки для дисков), задняя (разъёмы и вентилятор).
Этот NAS DS218+ оснащён 2 ГБ оперативной памяти (макс. 6 ГБ), 64‑битным двухъядерным процессором Intel Celeron J3355, двумя отсеками для SATA‑дисков.
1 x порт RJ45 Gb.
Отверстие для замка Kensington
1 x разъём питания
3 x порта USB 3 (1 спереди и 2 сзади)
1 x порт eSATA
Шаг 2

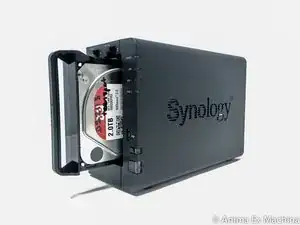

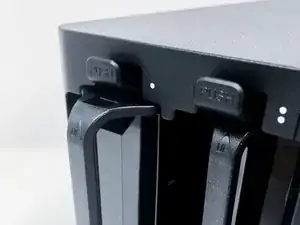

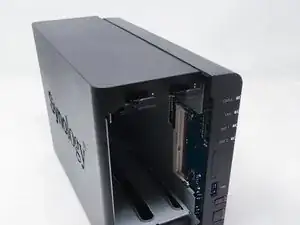

Ничего сложного… извлеките салазки дисков, нажав кнопку «push».
Шаг 3
2 x SATA‑разъёма

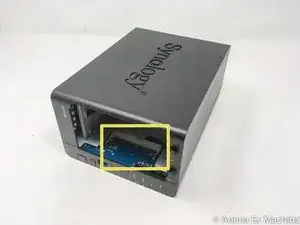

Доступен только пустой слот памяти.
Используемый слот памяти недоступен. Для доступа к этому слоту корпус необходимо полностью разобрать (см. шаг 13).
Шаг 4

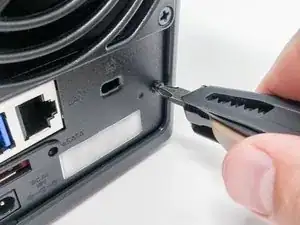

Снимите винт на задней части корпуса рядом с отверстием для Kensington.
Снятие винтов вентилятора не требуется…
Шаг 5
После снятия задних винтов…

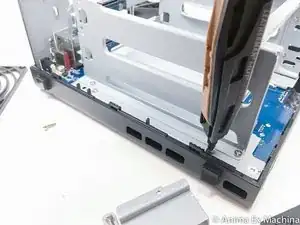

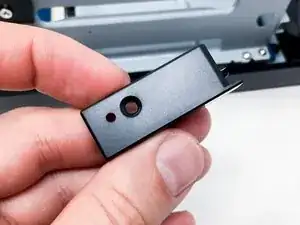

слева на передней панели есть две запирающие защёлки, которые нужно отжать.

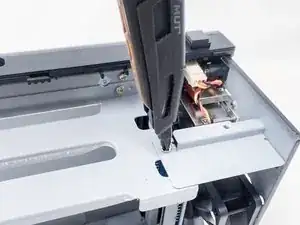

Используйте плоскую отвёртку, чтобы поддеть. Будьте осторожны, чтобы не изгибать металлическую планку.
Затем сдвиньте NAS в продольном направлении, как на фотографиях.
Шаг 6

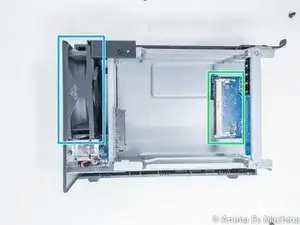

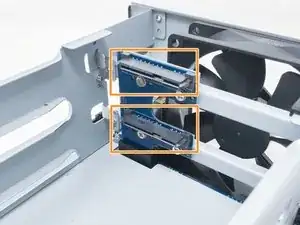

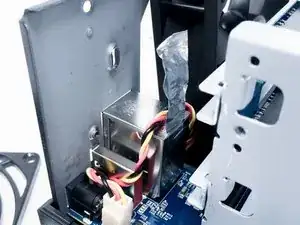

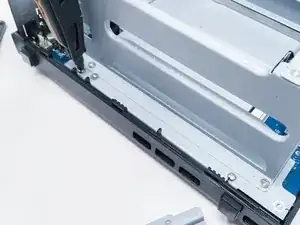

оранжевым: внутренние SATA‑разъёмы
жёлтым: разъём вентилятора
синим: вентилятор
зелёным: свободный (пустой) слот памяти
Шаг 7

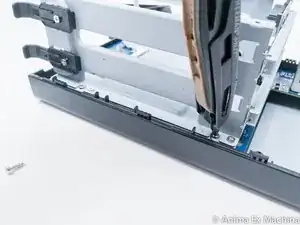

Просто открутите винт, чтобы снять распорку.
Вы увидите направляющие (ключи) для позиционирования распорки.
Шаг 8
То же самое… открутите винт, чтобы снять пластиковую распорку.
Также вы заметите направляющие.
Шаг 9

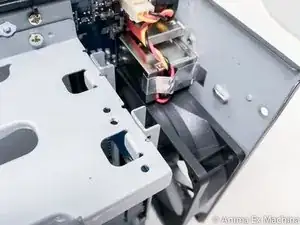

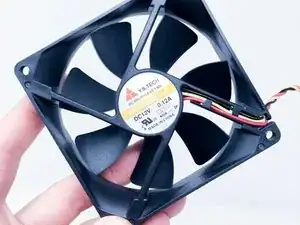

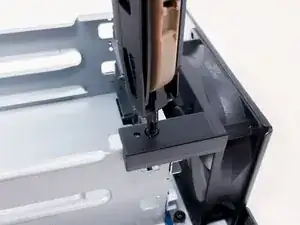

Вентилятор снят для наглядности. Это не обязательно, но обеспечивает немного больше места.

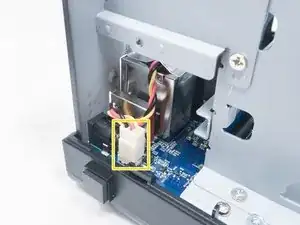

Для разборки достаточно отсоединить только разъём.
осторожно: снимите скотч перед этим!
Шаг 10
Чтобы извлечь материнскую плату из корпуса, открутите 4 винта, как показано ниже…
Шаг 11

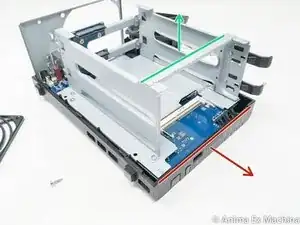

После удаления винтов слегка вытащите переднюю часть наружу…
Это позволяет пройти соединителям передней панели.
… затем поднимите материнскую плату, удерживая монтажную корзину дисков.
Шаг 12

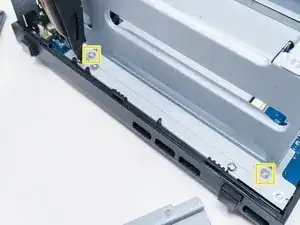

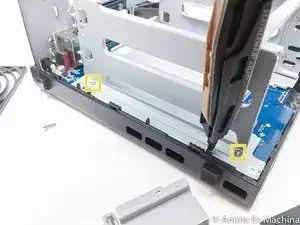

Снимите винты, отмеченные жёлтым (x4)
Нет специальных снимков… ничего сложного!
Шаг 13

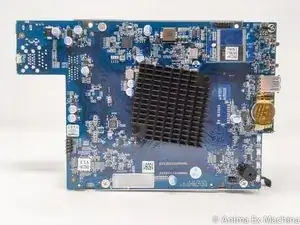

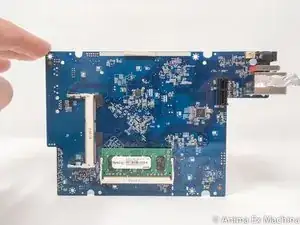

1 - материнская плата (со стороны процессора)
2 - материнская плата (со стороны памяти)

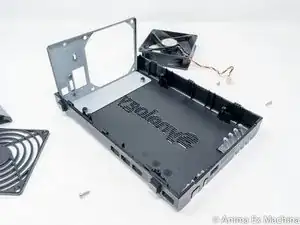

3 - пустой корпус
Шаг 14

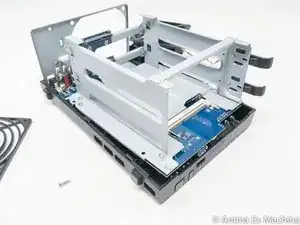

Фотография, показывающая одну из фаз разборки NAS.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
