Замена оперативной памяти Synology DiskStation DS412+
Используйте это руководство для замены оперативной памяти.
Процессор в DS412+ поддерживает модули памяти DDR3 с частотой 800/1066 МГц
Шаг 1
DS412+
Снимите переднюю панель
Шаг 2
Извлеките жесткие диски
Шаг 3

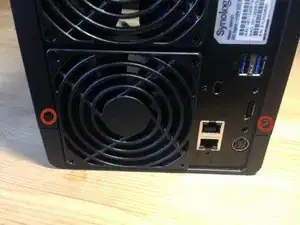

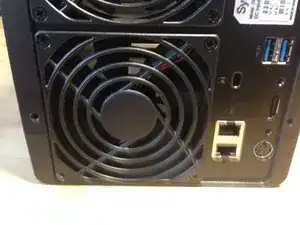

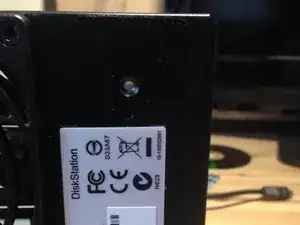

Удалите два винта на задней части NAS, вверху и внизу.
Шаг 4

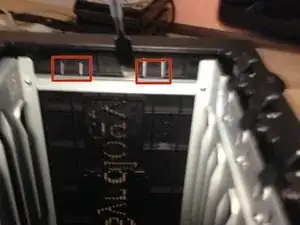

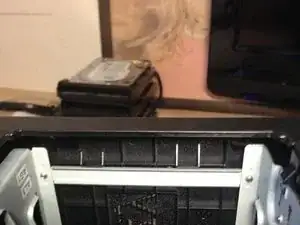

Найдите 2 защелки с левой стороны внутри устройства.
Поднимите их вверх от металлической планки
Возможно, потребуется слегка согнуть металлическую опорную планку, чтобы снять корпус. Верните её в исходное положение после снятия.
Шаг 5

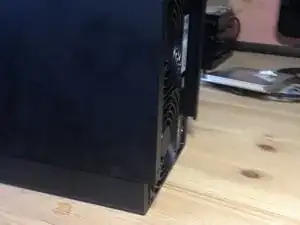

Сдвиньте корпус назад примерно на 1 см
Шаг 6

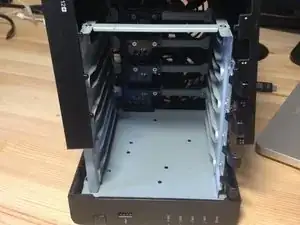

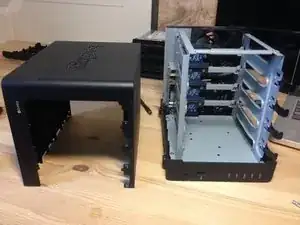

Положите NAS на правый бок и поднимите кожух, учитывая защелки на верхней части корпуса.
Шаг 7

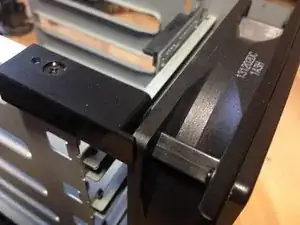

Снимите винт, фиксирующий кожух отсеков для дисков.
Шаг 8

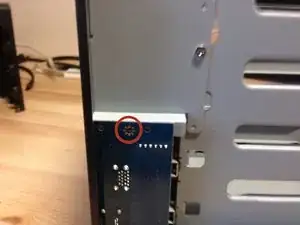

Удалите винт, фиксирующий плату ввода-вывода.
Шаг 9

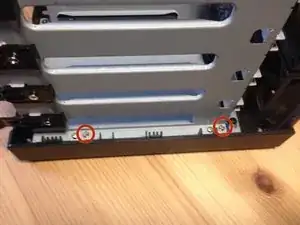

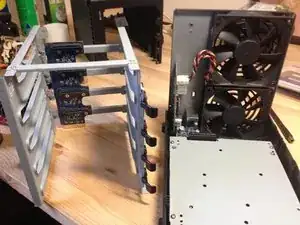

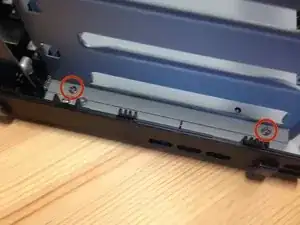

Снимите четыре винта, фиксирующие отсеки для дисков
Шаг 10

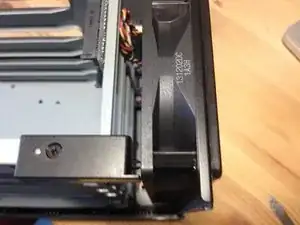

Слегка оттяните вентилятор
Шаг 11

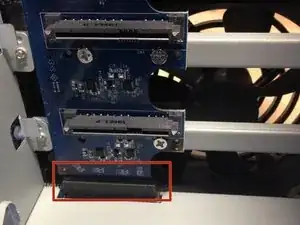

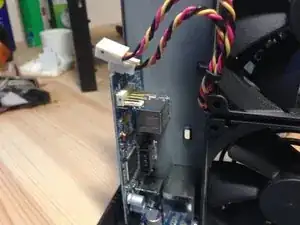

Осторожно отойдите от этого разъёма
Выньте металлический кронштейн
Шаг 12

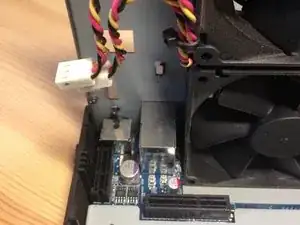

Отключите питание вентилятора
Шаг 13
Снимите плату ввода-вывода, поднимая её вверх
Шаг 14

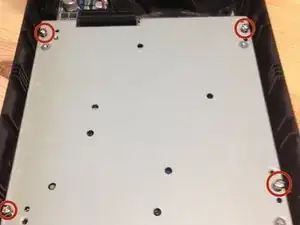

Снимите эти 4 винта
Шаг 15

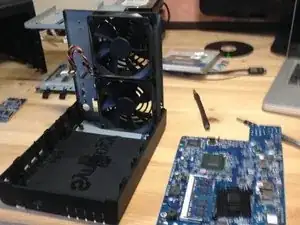

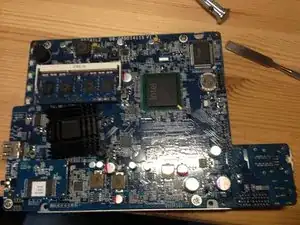

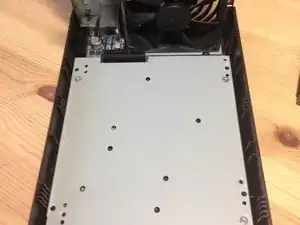

Начиная с передней части устройства, извлеките материнскую плату из корпуса.
Шаг 16

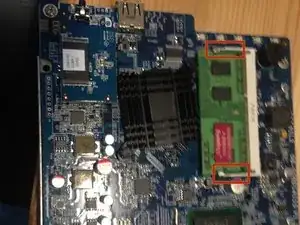

Отожмите эти защелки и извлеките оперативную память

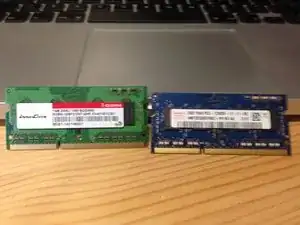

Старая и новая оперативная память
Номер детали старой оперативной памяти: M3SN-1GSFCCM7-GA14
Для сборки устройства выполните эти инструкции в обратном порядке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
