Synology DS218play - полная разбора по правилам
Вот пошаговое руководство по демонтажу каждой части NAS до материнской платы.
Эти модели NAS не обладают модульностью более высоких моделей. Поэтому забудьте о добавлении оперативной памяти или быстром извлечении дисков.
'Примечание: интерес этого руководства, однако, ограничен.'
Кроме внутренних дисков и вентилятора, ни один из внутренних компонентов не может быть обновлён или добавлен.
Время демонтажа оценивается в 45 минут (единичный эксперимент по времени). Тем не менее, это вполне осуществимо за 10/15 минут.
Фотографии были сделаны с помощью CANON EOS 7D и портативной LED-студии.
Шаг 1

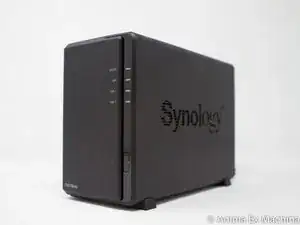

Вот различные интересные стороны корпуса: передняя (индикатор LED, кнопка питания), задняя (разъемы, вентиляторы, питание).
На задней панели вы увидите разъем питания, два USB-порта, порт RJ45 и слот Kensington (K-lock).
Шаг 2

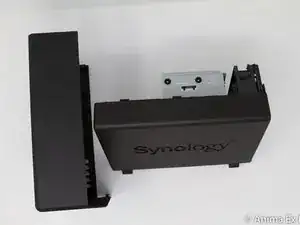

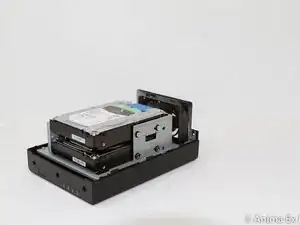

Уберите 2 винта на задней панели корпуса в верхней и нижней части.

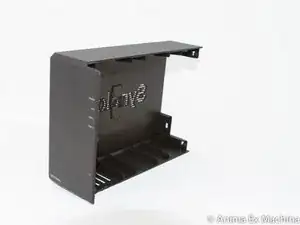

Сдвиньте крышку вперед, затем вытащите её (сюда, влево).
Сделайте здесь вашу вставку
Шаг 3

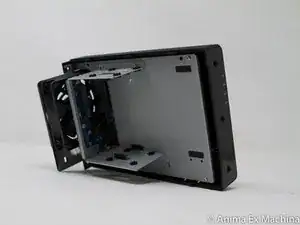

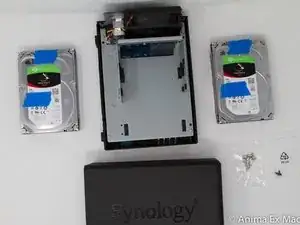

Уберите 4 винта, расположенные по сторонам каждого диска.
Затем просто потяните диски из отсеков.
Сделайте здесь вашу вставку
Шаг 4
Сделайте здесь вашу вставку
Шаг 5

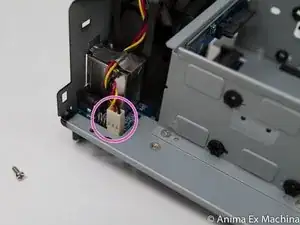

отсоедините кабель вентилятора.

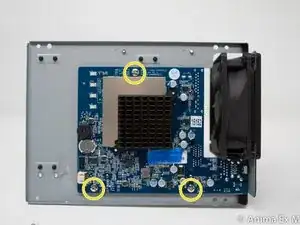

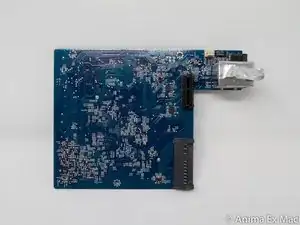

уберите 3 винта, удерживающих материнскую плату на месте.
Шаг 6
Сделайте здесь вашу вставку

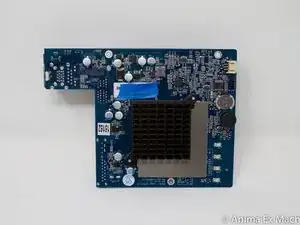

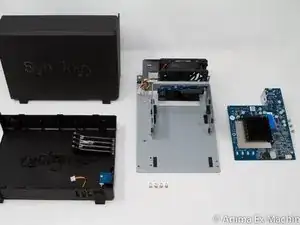

Шаг 7
Сделайте здесь вашу вставку
Перевод руководства с ifixit.com
