SYNOLOGY DS918 +: полная разборка по шагам
Ниже пошаговое руководство по разборке каждой части NAS до достижения материнской платы.
«Примечание: полезность этого руководства, тем не менее, ограничена.»
Действительно, большая часть компонентов, которые пользователь может захотеть добавить или заменить, теперь доступна напрямую, без разборки корпуса (накопители, расширение памяти, SSD-кэш).
Это значительный прогресс, так как, например, у DS415+ / DS916+ для замены одной планки оперативной памяти приходилось полностью разбирать устройство.
Только планка памяти на материнской плате и вентиляторы остаются недоступными напрямую и требуют разборки NAS, описанной в этом руководстве, для их замены.
Время разборки оценивается примерно в один час (одно измерение по таймеру). Впрочем, это вполне реальнопри выполнении за 20–30 минут.
Фотографии сделаны на CANON EOS 7D и iPhone SE с использованием переносной светодиодной студии.
Шаг 1

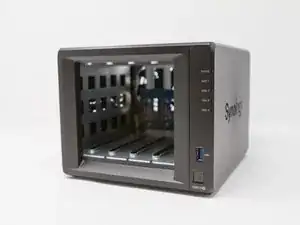

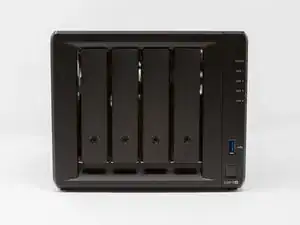

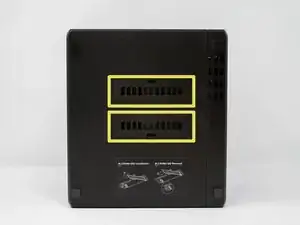

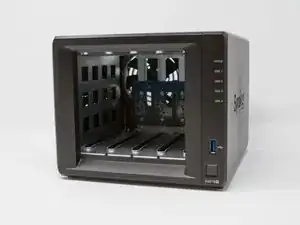

Здесь показаны разные интересные стороны корпуса: спереди (отсеки для дисков), сзади (разъёмы и вентиляторы), снизу (2 крышки для SSD).
Этот NAS DS918+ комплектуется 4 ГБ оперативной памяти (макс. 8 ГБ), 64‑битным четырёхъядерным процессором INTEL Celeron J3455 и четырьмя отсеками для SATA‑дисков.
2 порта RJ45 Gb.
Замок Kensington (K-lock).
2 разъёма M.2 NVMe 2280 (SSD-кэш).
1 разъём для блока питания.
2 порта USB 3 (1 спереди и 1 сзади).
1 порт eSATA.
Шаг 2

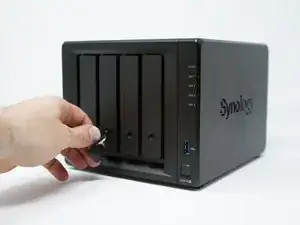

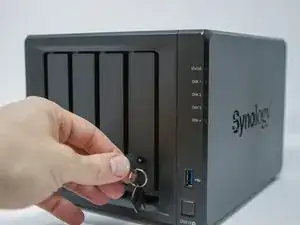

Перед разборкой разблокируйте корзины дисков ключом.
Шаг 3

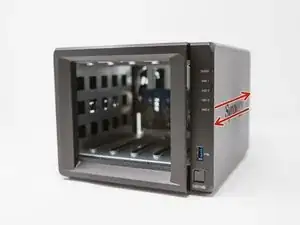

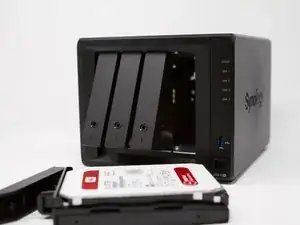

После разблокировки извлеките каждую корзину диска.
Шаг 4

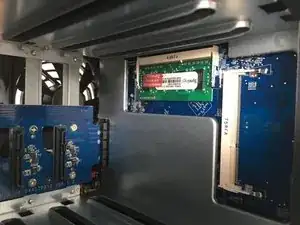

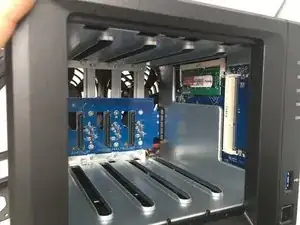

Это существенное нововведение: память теперь доступна напрямую и без разборки корпуса — как оригинальная планка, так и слот расширения.
Шаг 5

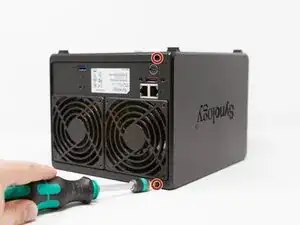

Выверните 2 винта на задней панели корпуса вверху и внизу (не тот, что над USB‑портом).
Шаг 6


Сдвиньте крышку вперёд, затем снимите её (в данном случае влево).
Шаг 7

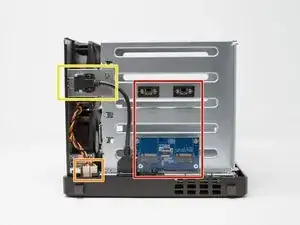

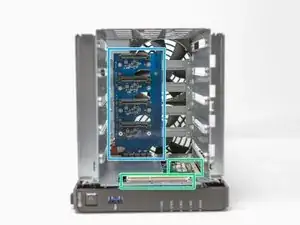

красным: плата расширения SSD M.2 2280
жёлтым: порт USB 3

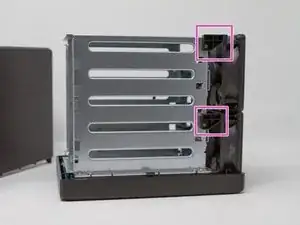

оранжевым: внутренние разъёмы двух вентиляторов
зелёным: 2 слота оперативной памяти
синим: SATA III бэкплейн (4 отсека для дисков)
розовым: крепление вентиляторов к шасси
Шаг 8

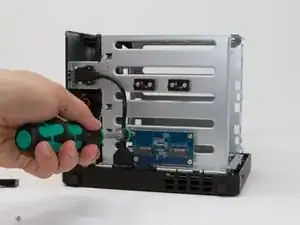

Снимите 4 винта, расположенные на синей электронной плате.
Теперь можно извлечь плату расширения M.2.
Шаг 9

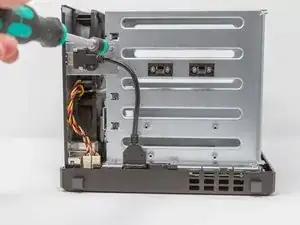

Выверните винт крепления пластины с USB‑разъёмом 3.
Также отвинтите винт крепления USB 3 на задней стороне (это можно сделать позже).
Не отсоединяйте разъём USB 3 на материнской плате — он приклеен. Он не мешает разборке!
Шаг 10

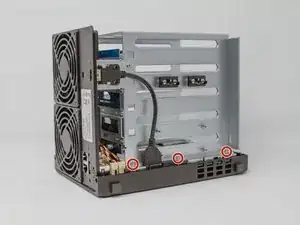

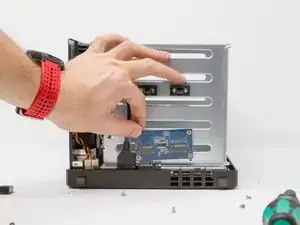

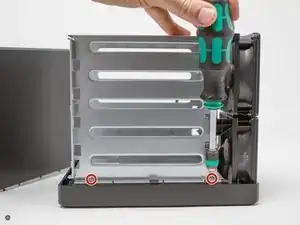

Выверните винты двух распорок, фиксирующих корзину дисков и два вентилятора.
Шаг 11

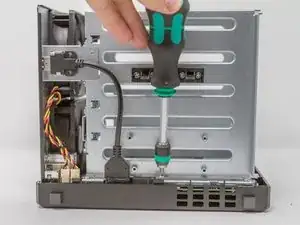

Требуется снять 5 крестовых винтов.
Сначала 3 винта на плате расширения SSD, на нижней стороне.
Шаг 12

Затем 2 винта на верхней поверхности устройства.
Шаг 13

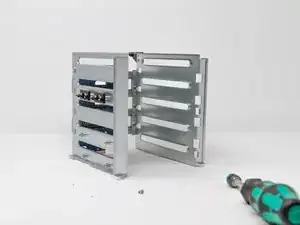

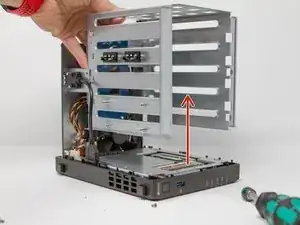

Теперь, когда винты удалены, вы можете (после проверки) снять корзину дисков.
Осторожно с бэкплейном и его разъёмом (электронной платой). Проверьте ещё раз и не применяйте силу! Корзина дисков должна сниматься свободно.
Шаг 14

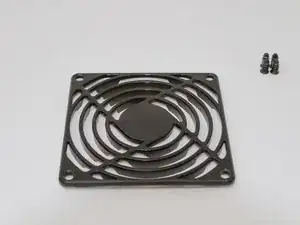

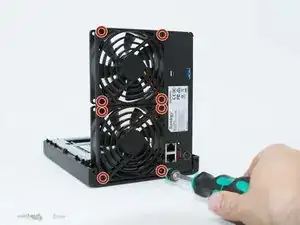

Выверните 8 винтов с вентиляционных решёток. Они фиксируют как решётки, так и вентиляторы.
Снятие вентиляторов, по-видимому, не требуется (не проверялось), чтобы извлечь материнскую плату.
Внимание: при сборке решёток необходимо совместить 2 очень маленьких выступа на задней стороне пластиковых решёток с 2 малыми отверстиями между винтами в нижней части вентиляторов!

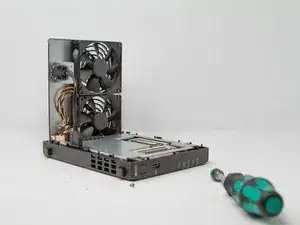

Шаг 15

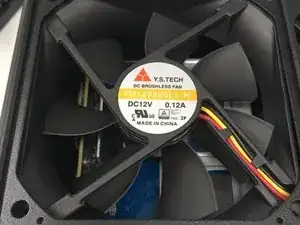

Согласно технической документации Y.S. TECH:
Напряжение: 12 В постоянного тока (диапазон 7–13,2 В) при потреблении 100 мА
Срок службы при 40 °C L10: 50000 ч
Уровень шума: 23 дБ
Макс. расход воздуха: 36,3 куб. фута/минуту
Скорость вращения: 1900 об/мин
Вес: 100 г
Шаг 16

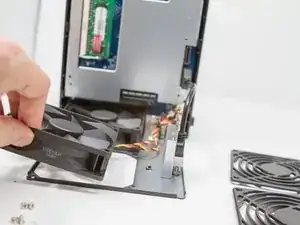

Отсоедините кабели питания от вентиляторов, внимательно запоминая их расположение на материнской плате.
Затем снимите вентиляторы.
Также отвинтите винт крепления разъёма USB 3 на задней панели (если это не было сделано ранее).
Шаг 17

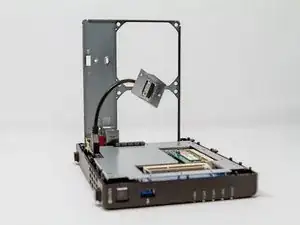

Удалите 4 винта, закрепляющие материнскую плату в корпусе.
Извлеките материнскую плату из корпуса, обращая внимание на разъём USB 3 на передней панели и на кнопку питания. Для этого слегка отодвиньте переднюю панель и поднимите материнскую плату вверх (наружу).
После извлечения материнской платы отвинтите 4 винта металлической защитной крышки (металлической пластины).
Шаг 18

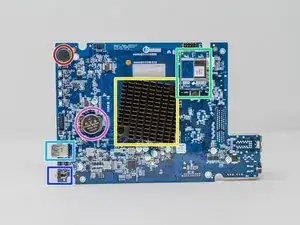

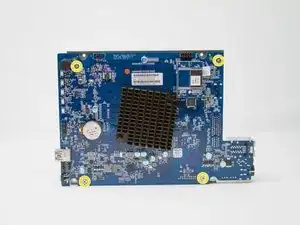

С торца процессора на материнской плате
INTEL Celeron J3455 / 64‑бит / четырёхъядерный 1.5 ГГц с турбоупором до 2.3 ГГц
Батарейка памяти
Внутренний пищалка
Разъём USB 3
Кнопка питания
Флеш-память с предустановленным ядром DSM 6.1 для возможности загрузки NAS до полной установки ОС
Чип UEFI Insyde H2O BY56 ?

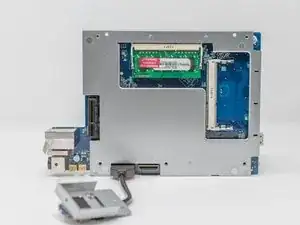

Шаг 19

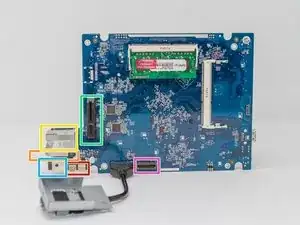

Сторона материнской платы с модулями памяти (предустановлен 4 ГБ ОЗУ)
Разъём для платы расширения NVMe M.2 SSD
Разъём (PCIe ?) для платы расширения SATA дисков
Разъёмы вентилятора (x2)
Разъём питания
Сетевой разъём RJ45 (8P8C) x2
Разъём eSATA
Оригинальная планка памяти DDR3L 4 ГБ 1866
Заключение
Для сборки устройства повторите шаги в обратном порядке.
Будьте внимательны: при установке решёток вентиляторов необходимо совместить 2 маленьких выступа на обратной стороне пластиковых решёток с 2 маленькими отверстиями между винтами в основании вентиляторов!
