Замена жесткого диска или вентиляторов Surface Studio 2.5"

Положите Surface экраном вниз на мягкую поверхность

Будьте осторожны, чтобы не поцарапать экран при кладке его экраном вниз

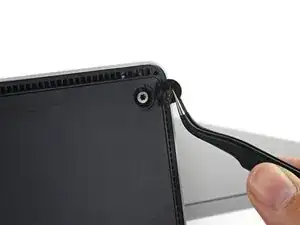

Снимите четыре резинки в каждом углу, скрывающие винты Torx

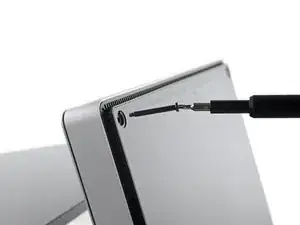

Удалите четыре винта Torx под резиновыми ножками.

Два винта в верхних уголках длиннее, чем два винта в нижних уголках.

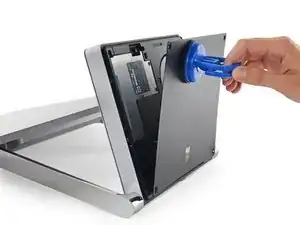

Прикрепите присоски к нижней крышке, затем потяните за присоски, чтобы освободить нижнюю крышку.

Удалите пять винтов Torx, удерживающих два вентилятора к средней рамке

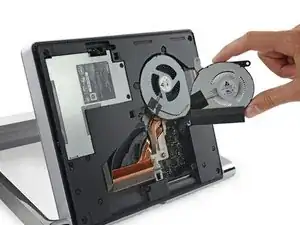

Снимите два вентилятора

Разъемы вентиляторов находятся за средней рамкой и пока недоступны. Позвольте вентиляторы свободно свисать, пока вы не сможете получить доступ к разъемам.

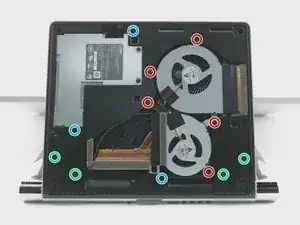

Четыре крупных винта Torx и четыре маленьких винта Torx удерживают среднюю рамку верхней рамке.

Удалите четыре крупных винта Torx, удерживающих среднюю рамку

Удалите четыре маленьких винта Torx, удерживающих среднюю рамку. Обратите внимание: 4-й синий кружок отсутствует на изображении и находится выше крайнего правого зеленого кружка. На одном уровне со вторым красным кружком и ниже радиатора GPU.

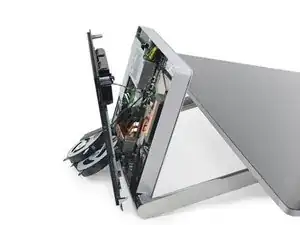

Медленно снимите среднюю рамку

Будьте осторожны: динамик на средней рамке все еще подключен к материнской плате

Отключите разъемы для двух вентиляторов и динамика

С удаленной средней рамкой также возможно заменить M.2 SSD на этом этапе

Жесткий диск находится под радиатором, поэтому радиатор необходимо снять

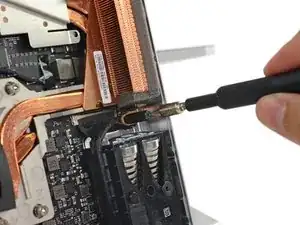

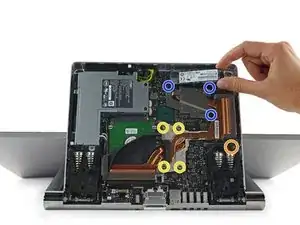

Полностью ослабьте (они не выпадают) четыре пружинных винта Torx, помеченных 1-4;

Удалите три винта Torx, помеченных 5-7

Удалите монтажный пост с шестигранным отверстием 5 мм

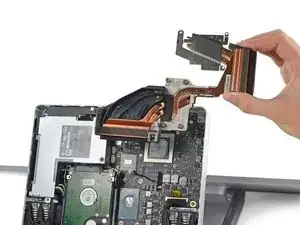

Используйте лопатку, чтобы удалить блок радиатора с материнской платы
