Замена материнской платы Lenovo IdeaCentre K410

Положите компьютер на бок, как показано.

Удалите два винта размером 14 мм, как показано. Винты достаточно свободные, чтобы открутить их вручную.

Осторожно сдвиньте боковую панель прямо назад и снимите ее с компьютера.

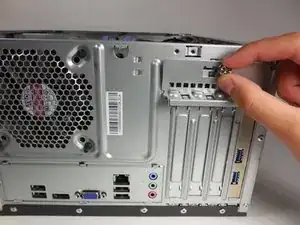

Снимите ручкой винт 14 мм, который держит крышку на задней панели.

Осторожно отогните клапан назад, чтобы открыть винт крепления расширительной карты.

Используйте отвертку Phillips #2, чтобы удалить винт 8 мм, который удерживает расширительную карту USB 3.0 на месте.

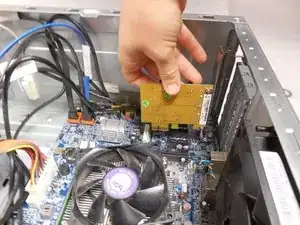

С приложением умеренной силы вытащите расширительную карту прямо вверх, чтобы снять ее с компьютера.

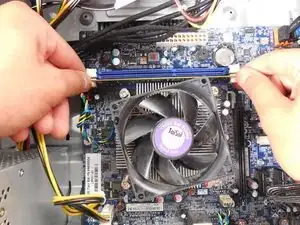

Нажмите вниз на белые зажимы с обеих сторон модуля памяти, чтобы освободить его.

Осторожно потяните вверх за модуль памяти, чтобы снять его с устройства.

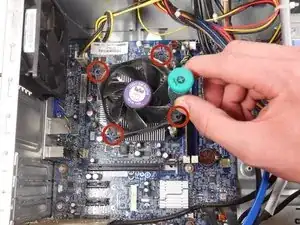

Используя отвертку Phillips #00, отвинтите четыре винта размером 12 мм, которые удерживают вентилятор на месте.

Будьте осторожны, чтобы не повредить винты.

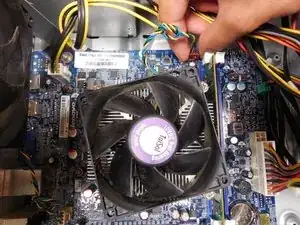

Отсоедините вентилятор от материнской платы, осторожно вытащив один разъем. Затем поднимите вентилятор вверх и извлеките его из компьютера.

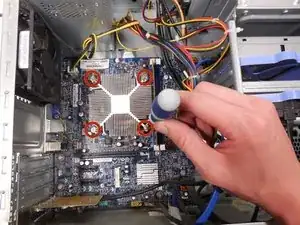

Ослабьте четыре винта, которые удерживают радиатор на месте, используя отвертку Phillips #2.

Винты не вынимаются полностью из радиатора.

Поднимите радиатор прямо вверх, чтобы снять его.

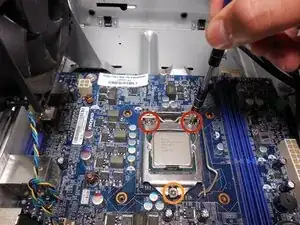

Удалите два винта 8 мм, удерживающие крышку процессора, с помощью отвертки Torx #20.

Удалите винт размера 11 мм с помощью отвертки Torx #20.

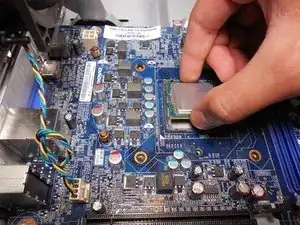

Снимите крышку и извлеките процессор, осторожно потянув вверх.

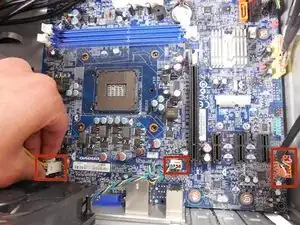

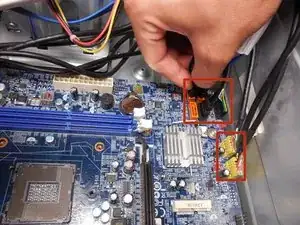

Отсоедините все шнуры, подключенные к материнской плате.

Самое большое соединение требует значительных усилий для отсоединения.

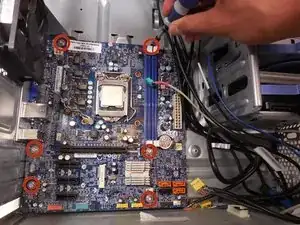

Удалите все шесть винтов 8 мм, соединяющих материнскую плату с основанием корпуса, с помощью отвертки Phillips #2.

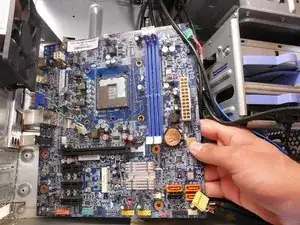

Осторожно извлеките материнскую плату из устройства.
