SYNOLOGY DS220 +: полная разборка по правилам

Здесь приведён пошаговый урок по демонтажу каждой детали NAS до момента доступа к материнской плате.

Этот NAS имеет 2 ГБ припаянной памяти, 64-битный двухъядерный процессор INTEL Celeron J4025 и два слота для SATA‑накопителей (HDD или SSD) формата 2,5" или 3,5".

Примечание: полезность этого руководства, тем не менее, ограничена.

Действительно, большинство компонентов, которые пользователь может добавить или заменить, теперь доступны напрямую без разборки (дисковые накопители, расширение памяти).

Батарея BIOS и вентилятор остаются недоступными напрямую и требуют разборки NAS, описанной в этом руководстве, для их замены (если они вышли из строя или требуют замены).

Время разборки оценивается в 15 минут (по одному эксперименту). Тем не менее, это вполне выполнимо за 10 минут.

Фотографии сделаны на iPhone Xr и Canon 7D с использованием переносной светодиодной студии.

Использовались отвертки FACOM. Внимание: винты больше не крестовые …

Шаг 1

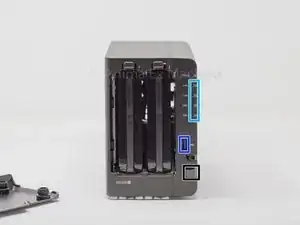

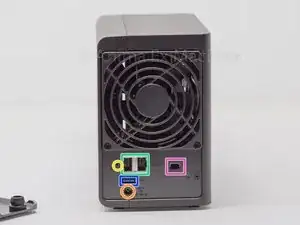

Вот разные интересные стороны корпуса: передняя (отсек для дисков, индикаторы), задняя (разъёмы и вентиляторы).

кнопка питания

2 x RJ45 Gb порта

индикаторы активности диска и системы

замок безопасности Kensington (K‑lock)

1 x разъём питания

2 x USB 3 порта (1 спереди и 1 сзади)

1 x кнопка сброса

Шаг 2

ничего сложного... извлеките корзину из корпуса, нажав на фиксаторы

Шаг 3

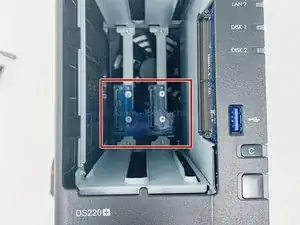

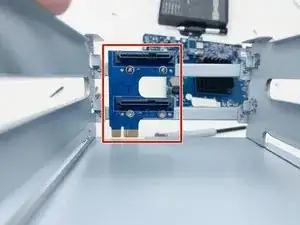

2 x SATA разъёма

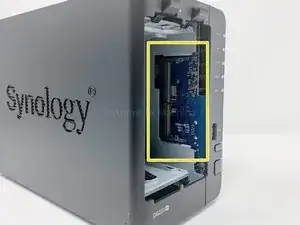

Доступен только пустой слот памяти.

Изменение с 2018 г.: внутренняя память (2 ГБ) припаяна на плате.

Шаг 4

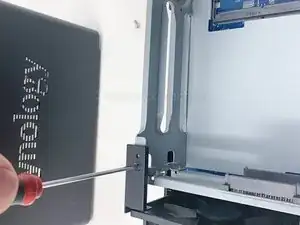

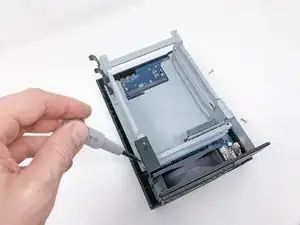

Используйте плоскую отвертку (плоский инструмент), чтобы отжать два пластиковых защёлки.

Это две фиксирующие защёлки (слева на фронтальной части), которые нужно «разблокировать» или «отщелкнуть».

Будьте осторожны, чтобы не погнуть металлическую планку.

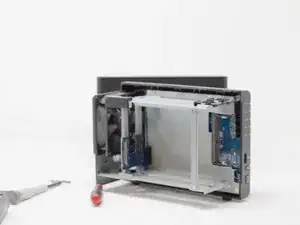

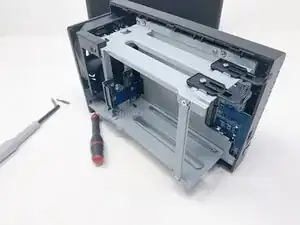

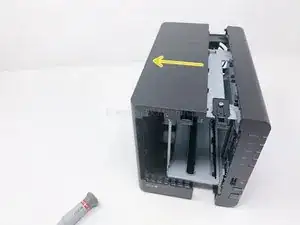

затем сдвиньте две части корпуса параллельно друг другу, как показано на фотографиях.

затем разъедините две части перпендикулярно.

снятие задних винтов (вентилятор, панель) не обязательно...

Шаг 5

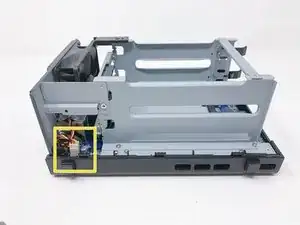

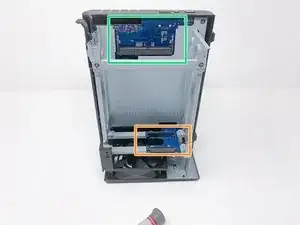

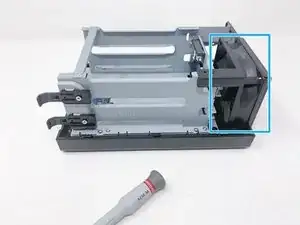

оранжевый: внутренние SATA‑разъёмы

жёлтый: разъём вентилятора

синий: вентилятор

зелёный: свободный слот памяти

Шаг 6

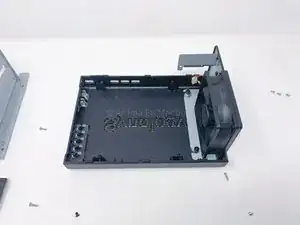

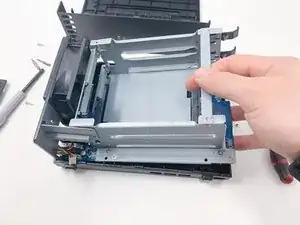

просто открутите винт, чтобы снять распорку.

Вы заметите направляющие для позиционирования распорки.

Шаг 7

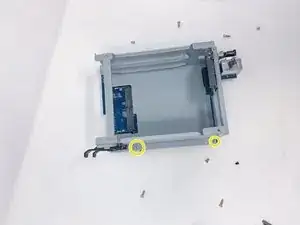

так же, как выше... открутите винт, чтобы снять пластиковую распорку

вы также увидите метки...

Шаг 8

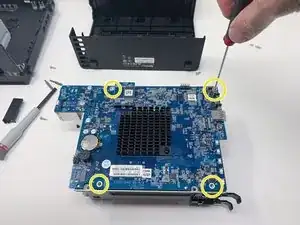

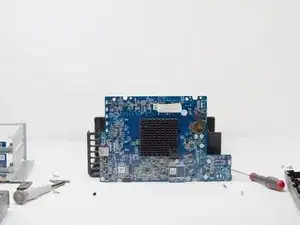

чтобы извлечь материнскую плату из корпуса, открутите 4 винта следующим образом...

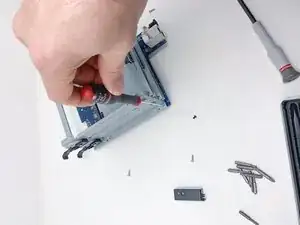

Есть 4 x винта для крепления металлической опоры материнской платы. 4 x винта для крепления материнской платы к металлической опоре. И, наконец, 4 x винта для крепления корзины дисков к металлической опоре материнской платы. Будьте внимательны!
