Замена ЖК-дисплея вентилятора Hamilton Medical
ЖК-дисплей GALILEO используется для отображения числовых показателей и графиков пациента на вентиляции, выбранных пользователем режимов работы и настроек, а также тестовых программ, применяемых инженерами сервисной службы. Дисплей — 10,4 дюйма, TFT (тонкоплёночный транзистор) цветной экран. Для дополнительной информации о замене ЖК-дисплея см. страницу 11-127 в полном сервисном руководстве.
Шаг 1

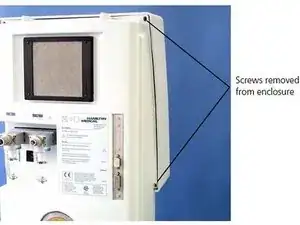

Сначала откройте основной корпус, удалив четыре винта с внутренним шестигранником (Allen) на задней панели корпуса.
Шаг 2

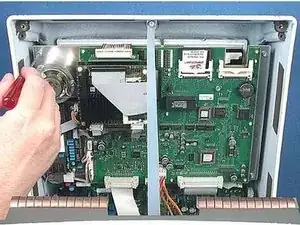

Отверните монтажную пластину платы управления.
Шаг 3
Отведите монтажную пластину с платой управления назад, как «шарнир». Это открывает доступ к ЖК-дисплею.
Шаг 4

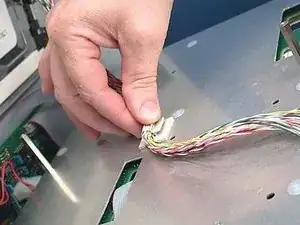

Отключите кабель от платы адаптера GMP от ЖК-дисплея.
Шаг 5
Отключите от платы постоянного/переменного тока кабель к интерфейсной плате.
Шаг 6

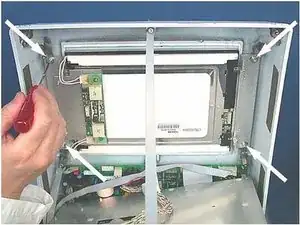

Отверните четыре винта с внутренним шестигранником (Allen), крепящие два кронштейна, на которых установлен ЖК-дисплей.
Шаг 7

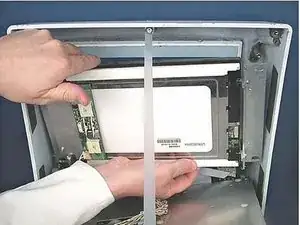

Поднимите и извлеките полный узел.
Шаг 8

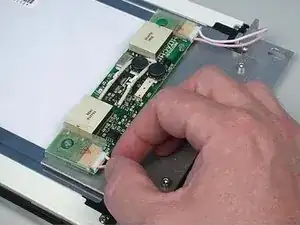

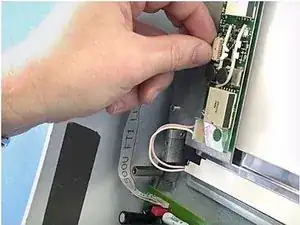

Отключите оба светильника от платы постоянного/переменного тока.
Шаг 9

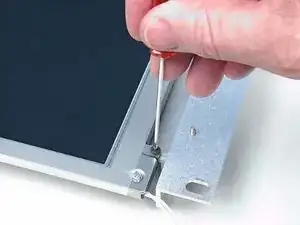

Снимите ЖК-дисплей с двух кронштейнов, удалив чёрные винты с внутренним шестигранником (Allen) на ЖК-дисплее. ПРИМЕЧАНИЕ: не снимайте серебристые винты с внутренним шестигранником (Allen) на БОКОВОЙ части ЖК-дисплея.
Шаг 10

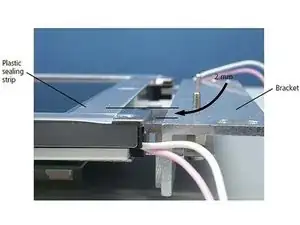

При установке нового дисплея между пластиковыми уплотнительными полосами на ЖК-дисплее и кронштейнами должен быть зазор примерно 2 мм.
Шаг 11

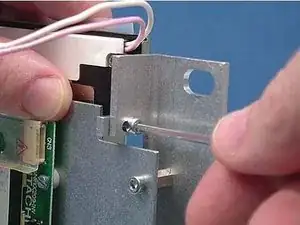

При необходимости отрегулируйте этот зазор с помощью серебристых винтов на боковой стороне ЖК-дисплея.
Шаг 12
Поверхность ЖК-дисплея должна быть чистой. Удалите отпечатки пальцев и пыль антистатической бумажной салфеткой.
Шаг 13
Кабель от GMP к ЖК-дисплею должен быть зафиксирован в держателе кабеля на монтажной пластине платы управления.
Шаг 14
При закреплении узла ЖК-дисплея в GALILEO вы должны выровнять его со стеклом экрана GALILEO. Проверьте это, взглянув на переднюю панель GALILEO.
Включите GALILEO и убедитесь, что ЖК-дисплей загорается и правильно выровнен.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
