Замена материнской платы интерактивной панели Hamilton G5
Для получения дополнительной информации о замене материнской платы обратитесь к разделу 10 в сервисном руководстве.
Шаг 1
Удалите винт (A) и шайбу (B), а затем снимите крышку для организации кабелей (C).
Шаг 2
Удалите 4 винта (D), чтобы снять поворотное крепление панели (E).
Шаг 3
Удалите 6 винтов (F) и снимите заднюю панель (G).
Шаг 4
Удалите 5 винтов и снимите металлический экран.
Шаг 5
Вставьте сюда мудрость.
Шаг 6
Отключите все кабели от материнской платы.
Шаг 7

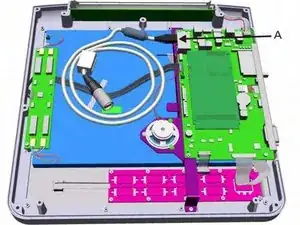

Если необходимо, снимите модуль ESM, отключив его от соединительных разъемов (A).
Шаг 8
Удалите 3 винта и 3 гайки, затем поднимите материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
