Замена внутренней и расширенной батареи Hamilton G5
Если Ваш вентилятор Hamilton G5 сообщает о неисправности батареи, выполните следующие шаги, чтобы заменить внутреннюю или расширенную батарею. Внутренняя батарея — 12В/120Вт, расширенная батарея — 11–14В/95Вт. Перед заменой батареи важно провести проверки, чтобы убедиться в необходимости её замены. Будьте осторожны: в батареях содержится большая энергия и используется множество мелких деталей. Перед началом убедитесь, что вентилятор выключен и отключён от сети. Для замены батареи Вам потребуется шестигранный ключ (Allen Wrench).
Для получения дополнительной информации о замене батареи обратитесь к разделу 10 сервисного руководства.
Шаг 1
Снимите 4 шестигранных винта Allen (A) с направляющей, окружающей блок вентиляции.
Шаг 2
Снимите направляющую (B).
Шаг 3
Крепёжные стойки (C) остаются прикреплёнными к основной крышке.
Шаг 4
Отложите в безопасное место.
Шаг 5
Поднимите основную крышку (A) с блока вентиляции, используя прикреплённые к крышке крепёжные стойки (B).
Шаг 6
Отложите в безопасное место.
Шаг 7
Отверните 4 шестигранных винта M4x8 (A), по два с каждой стороны крышки.
Опустите переднюю крышку (B), чтобы снять её.
Отключите разъём индикации состояния сигнала тревоги (D) и отложите в сторону.
Шаг 8
Снимите 8 шестигранных винтов M4x8 (A), расположенных на боковой стороне вентилятора.
Найдите внутреннюю батарею (B) и выдвиньте её.
Отключите кабель батареи (C) и полностью извлеките узел батареи.
Шаг 9

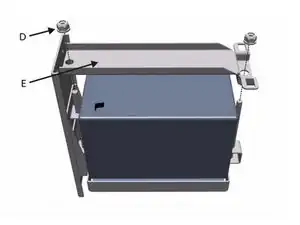

Снимите 2 гайки, шайбы (D) и поперечную планку (E) с узла.
Выдвиньте внутреннюю батарею из сборки батареи.
Шаг 10
Расширенная батарея

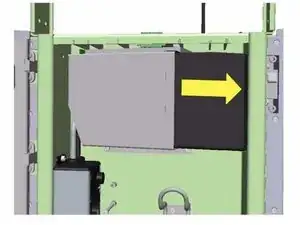

Нажмите защёлку батареи с правой стороны (следуйте жёлтой стрелке на изображении).
Выдвиньте батарею из кронштейна для её снятия.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
