Замена вдохового клапана Hamilton G5

Открутите 4 шестигранных винта (A) с направляющей планки, окружающей блок вентиляции.

Снимите направляющую планку (B).

Дистанционные скобы (C) остаются на основной крышке.

Отложите в сторону в безопасное место.

Поднимите основную крышку (A) с блока вентиляции, используя дистанционные скобы (B), прикреплённые к основной крышке.

Отложите в сторону в безопасное место.

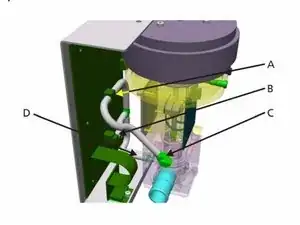

Снятие блока предохранительного клапана

1. Отсоедините кабель от соленоидного клапана атмосферного давления

2. Отсоедините формованную трубку (A)

3. Открутите 2 шестигранных винта (B)

4. Снимите блок предохранительного клапана

Чтобы снять соленоидный клапан атмосферного давления: открутите соленоидный клапан атмосферного давления (C) от блока предохранительного клапана

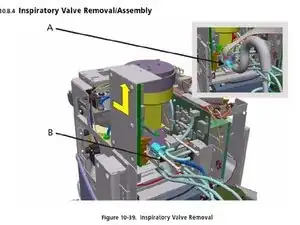

Снятие вдохового клапана

1. Отсоедините трубки и кабели от вдохового клапана

2. Отсоедините формованную трубку (A)

3. Открутите 2 шестигранных винта (B) М5×60

4. Сдвиньте вдоховой клапан вперёд, затем поднимите вверх

5. Снимите вдоховой клапан
