Замена материнской платы вентиляционного блока Hamilton G5

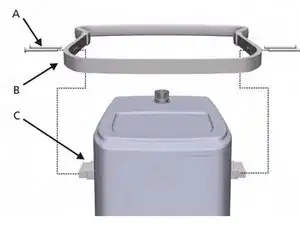

Убедитесь, что вы сняли 4 винта с шестигранным шлицем (A) с направляющей, окружающей вентиляционный блок.

Уберите направляющую (B).

Кронштейны (C) остаются с основной крышкой.

Отложите в безопасное место.

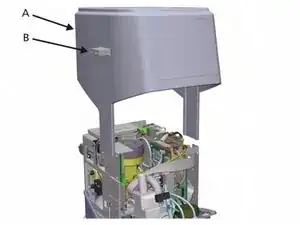

Поднимите основную крышку (A) с вентиляционного блока, используя кронштейны (B), прикрепленные к основной крышке.

Отложите в безопасное место.

Сначала необходимо снять модуль ESM. Он подключен к 2 соединительным разъемам. Отключите и снимите.

Извлеките чип SW контроллера реального времени вентиляции (VRC).

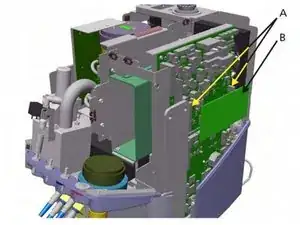

Установите модуль ESM, подключив разъемы (A) и чип VRC SW на новой плате.

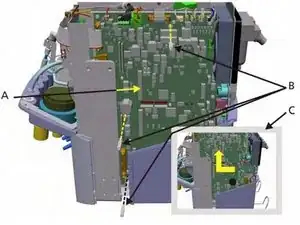

Отключите все кабели и соединения от платы к блоку.

Удалите три винта с шестигранным шлицем (B).

Переместите материнскую плату наружу, затем поднимите её от вентиляционного блока (C).
