Замена батареи Hamilton-C3
В этом руководстве показано, как заменить батарею вентилятора Hamilton-C3. У вентилятора есть несколько сигналов тревоги и индикаторов, которые сигнализируют о том, что его батарея либо разряжена, либо мертва. Некоторые из этих сигналов указаны на странице устранения неисправностей Hamilton-C3.
Литиевая батарея, предоставляемая компанией Hamilton Medical, имеет напряжение 10,8 В, ёмкость 6,7 Ач, мощность 72 Втч и типичную мощность 50 Вт. Типичный срок службы вентилятора без внешнего питания на одной батарее составляет около 3,5 часов, а на двух батареях — 7,5 часов.
Для получения дополнительной информации о замене батареи обратитесь к странице 202 в руководстве пользователя.
Шаг 1

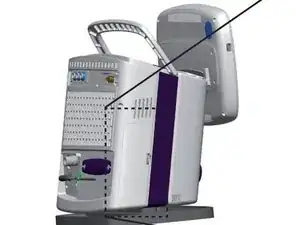

Подключите вентилятор к внешнему источнику питания. Есть двухконтактный кабель, который можно подключить к разъему на задней панели вентилятора.
Крайне важно, чтобы внешнее питание было подключено, чтобы вентиляция могла продолжаться даже без работающей батареи.
Шаг 2
Откройте дверцу батареи на левой стороне (смотрящей на монитор) вентилятора.
Шаг 3

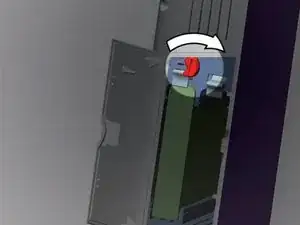

Поверните металлический фиксирующий зажим (обозначенный красной стрелкой) против часовой стрелки из фиксированного положения.
Используйте любую плоскую отвертку для выполнения этой задачи.
При сборке поверните металлический фиксирующий зажим (в красном) по часовой стрелке обратно в заблокированное положение, чтобы закрепить батарею.

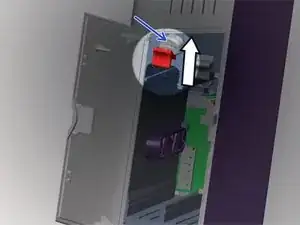

Нажмите на защелку (компонент в красном) вверх.
Шаг 4

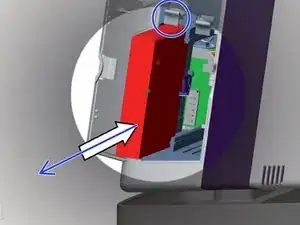

При нажатии вверх на удерживающий зажим снимите батарею (следуйте за синей стрелкой, игнорируйте белую стрелку).
При сборке вставьте новую батарею так, чтобы защелка (обведенная в красном) зафиксировалась.
Шаг 5
Поверните металлический фиксирующий зажим (в красном) по часовой стрелке обратно в заблокированное положение, чтобы закрепить батарею.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
