Замена контроллера и сборки GMP вентилятора Hamilton Galileo

Медицинские устройства

В этих инструкциях подробно описано, как заменить как контроллер, так и сборку GMP. Необходимость замены контроллера возникает редко. Однако в случае крупного обновления продукта это может понадобиться. Для получения дополнительной информации о замене контроллера и сборки GMP, пожалуйста, обратитесь к странице 11-52 в полном сервисном руководстве.

Шаг 1

Используйте заземляющий кабель и ремешок, подключенные к GALILEO или другой рабочей поверхности, когда вы работаете с GALILEO.

Шаг 2

Уберите из GALILEO: внешнее сетевое питание, воздушные и кислородные соединения, дыхательный контур пациента (только для удобства), трубки датчиков расхода (только для удобства).

Шаг 3

Ослабьте заднюю панель колонны, сняв шесть винтов с шестигранным (Аллен) приводом, которые удерживают ее на месте.

Шаг 4

Не снимая никаких электрических соединений, откройте левую сторону колонны так широко, как это возможно.

Это позволит получить доступ к: внутреннему источнику питания GALILEO, предохранителю батареи, диагностическим светодиодам на основную плату питания и резервным батареям.

Шаг 5

Убедитесь, что никакие электрические соединения не касаются колонны.

Убедитесь, что все заземляющие (землящие) кабели зеленого/коричневого цвета надежно закреплены.

Шаг 6

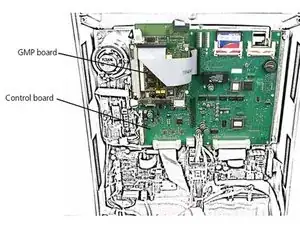

Найдите контроллер и сборку GMP.

Шаг 7

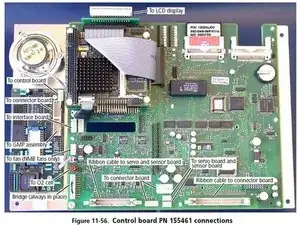

Извлеките все разъемы, соединяющие контроллер и плату GMP с другими частями GALILEO.

Шаг 8

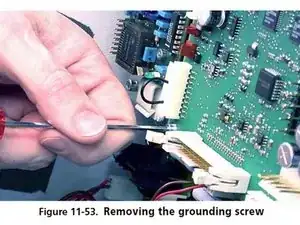

Снимите один заземляющий (землящий) винт, который крепит контроллер к алюминиевой монтажной плате.

Шаг 9

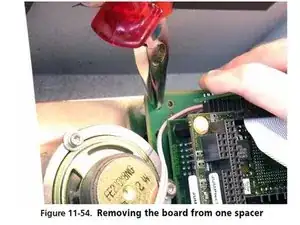

Извлеките контроллер из пластиковых прокладок. Для этого поочередно сожмите каждую прокладку, помогая отвести плату от прокладки. Оставьте прокладку в центре платы до последнего.

Шаг 10

Перевод руководства с ifixit.com
