Замена клапана небулайзера Hamilton G5
Это руководство служит пошаговой инструкцией по замене внутреннего небулайзера. Сначала необходимо снять направляющую и основную крышку, показанные в отдельных руководствах. Для замены потребуется крестовая отвертка и шестигранный ключ. Работу можно выполнить примерно за 15–20 минут.
Для получения дополнительной информации о замене небулайзера обратитесь к разделу 10 в сервисном руководстве.
Шаг 1
Снимите 4 шестигранных винта (A) с направляющей вокруг вентиляционного блока.
Шаг 2
Снимите направляющую (B).
Шаг 3
Подпорные кронштейны (C) остаются прикреплёнными к основной крышке.
Шаг 4
Отложите в безопасное место.
Шаг 5
Поднимите основную крышку (A) с вентиляционного блока, используя подпорные кронштейны (B), прикреплённые к основной крышке.
Шаг 6
Отложите в безопасное место.
Шаг 7
После снятия направляющей и основной крышки отсоедините тёмно-синюю трубку, подключённую к небулайзеру, как показано на изображении.
Шаг 8

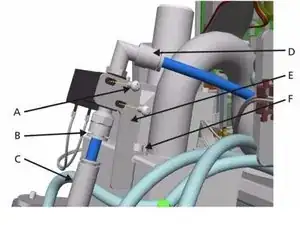

Выкрутите два крестовых винта, помеченные как A, с корпуса клапана небулайзера.
Шаг 9

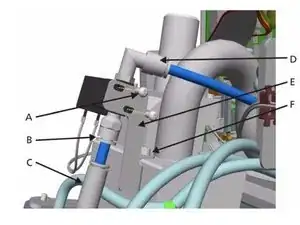

Снимите части клапана небулайзера.

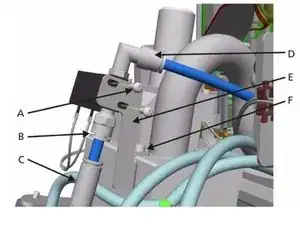

Части клапана небулайзера:
B. Прямая фитинговая вставка
C. Переднее сопловое соединение
D. Угловое соединение
E. Крепёжный кронштейн
F. Шестигранный винт для крепления кронштейна к блоку предохранительного клапана
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
