Процедура тестирования Philips Emerson CoughAssist серии CA

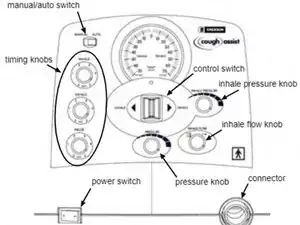

Для моделей CM регулятор давления расположен слева вместо регулировок времени, показанных на фотографии.

Процедура описана в приложенном документе.

Перекройте разъём на передней панели устройства резиновой заглушкой или аналогичным предметом.

Проверьте манометр. Если показание не равно нулю, см. «неправильное показание манометра» в руководстве по устранению неполадок.

Установите регулятор вдоха полностью по часовой стрелке, а регуляторы потока и давления вдоха — полностью против часовой стрелки. На моделях CA переведите переключатель Ручной/Авто в положение Ручной и установите каждую шкалу времени на 1 секунду.

Включите устройство и проверьте, что подсветка под выключателем загорается. Если нет, см. «индикатор не загорается» в руководстве по устранению неполадок.

Поверните регулятор давления медленно по часовой стрелке, отмечая, что скорость мотора постепенно увеличивается. Когда регулятор будет полностью по часовой стрелке, дайте устройству прогреться 1–2 минуты.

Верните регулятор давления против часовой стрелки в исходное положение, затем установите рычаг управления в положение вдох и проверьте, что манометр показывает от 2 до 5 смH2O.

Переведите рычаг управления в положение выдох и убедитесь, что манометр показывает от -2 до -5 смH2O.

Повторите тесты вдоха и выдоха при регуляторе давления, установленном полностью по часовой стрелке, проверив, что манометр показывает от 57 до 63 смH2O.

Отпустите рычаг управления и отметьте, что рычаг возвращается в центр, а давление мгновенно падает до 0 смH2O.

Если какие-либо значения давления неверны, см. «ограниченное давление» в руководстве по устранению неполадок.

Установите рычаг управления в положение вдох и отрегулируйте регулятор давления до 40 смH2O.

Поверните регулятор давления вдоха полностью против часовой стрелки. Проверьте, что манометр показывает от 18 до 22 смH2O.

Плавный поворот регулятора давления вдоха по часовой стрелке должен постепенно увеличивать давление обратно до 40 смH2O.

Поверните регулятор давления полностью по часовой стрелке, установите рычаг управления на вдох, запомните показание манометра и отпустите рычаг управления.

Установите поток вдоха на минимум (по часовой). Установите рычаг управления на вдох и проверьте, что давление находится не более чем на 10 смH2O ниже предыдущего показания (максимальный поток).

Снимите резиновую заглушку. Проверьте поток, нажав рычаг управления в положение вдох и ощутив воздушный поток из устройства. Отпустите рычаг управления.

Установите регулятор потока вдоха полностью против часовой стрелки и повторите тест, проверив значительно возросший поток воздуха.

(Оставшаяся часть руководства применяется только к серии CA, не к серии CM.)

Установите регулятор давления в минимальное положение. Переведите переключатель из положения Ручной в Автоматический.

Убедитесь, что устройство сразу начинает цикл с положительного давления вдоха, затем переходит к отрицательному давлению выдоха, затем давление падает до 0 смH2O и цикл повторяется.

Верните переключатель в положение Ручной и убедитесь, что давление падает до 0 смH2O. Затем верните в Авто.

Поочерёдно установите каждую шкалу времени на 5 секунд и убедитесь, что каждая шкала влияет на соответствующую фазу.

Установите шкалы времени на 5 секунд и с помощью секундомера проверьте, что каждая фаза длится от 4,8 до 5,2 секунд.

Установите шкалы на 1 секунду и убедитесь, что каждая фаза длится от 0,9 до 1,1 секунды.

Если времена неверны, см. «неправильные времена» в руководстве по устранению неполадок.
