Замена кислородной ячейки Hamilton-C3
Используйте это руководство для замены кислородной ячейки в вентиляторе Hamilton-C3. Исчерпанные кислородные ячейки могут приводить к ряду проблем, несколько из которых указаны на странице устранения неполадок для этого устройства.
«Кислородная ячейка» — это гальванический датчик, в котором кислород участвует в редокс-реакции, производящей напряжение в электрической цепи, пропорциональное концентрации кислорода на аноде, что позволяет использовать кислородную ячейку для определения концентрации кислорода. Редокс-реакция постепенно исчерпывает реактив в кислородной ячейке, поэтому ячейку следует заменять ежегодно или после каждых 5000 часов использования, в зависимости от того, что наступит раньше, или по мере необходимости.
Предупреждение: Hamilton Medical настаивает на том, что важно использовать только кислородные ячейки Hamilton Medical во избежание постоянной тревоги.
Дополнительную информацию о замене кислородной ячейки можно найти на странице 204 в руководстве оператора.
Шаг 1

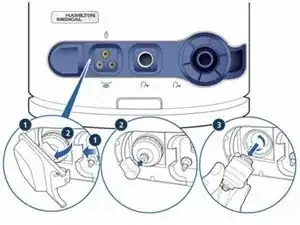

В основании корпуса вентилятора (см. диаграмму) находится съемная крышка в крайнем левом углу панели. Откройте крышку, нажав кнопку освобождения, чтобы обнажить существующую кислородную ячейку в ее гнезде (см. 1).
Шаг 2
Аккуратно потяните, чтобы снять электрический провод (см. 2).
При сборке установите электрический провод на клемму до тех пор, пока провод не зафиксируется или не защелкнется на клемме. Убедитесь, что контакт с электрическим проводом надежен, и постарайтесь предотвратить его смещение или отключение во время установки.
Шаг 3
Поверните кислородную ячейку против часовой стрелки, чтобы снять ячейку из гнезда (см. 3).
Шаг 4
Для сборки устройства следуйте инструкциям в обратном порядке.
