Замена блока питания вентилятора Hamilton Galileo
Используйте это руководство для замены блока питания. Для выполнения этой процедуры требуется доступ к колонне, поэтому также необходимо ознакомиться с руководством «Открытие колонны». Для получения дополнительной информации о замене блока питания см. стр. 11-179 в полном сервисном руководстве.
Шаг 1
Используйте заземляющий кабель и антистатический браслет, подключённые к GALILEO или к рабочей поверхности, когда работаете с GALILEO.
Шаг 2
Отсоедините от GALILEO: внешний сетевой блок питания, подачи воздуха и кислорода, дыхательный контур пациента (для удобства), трубки датчика потока (для удобства).
Шаг 3

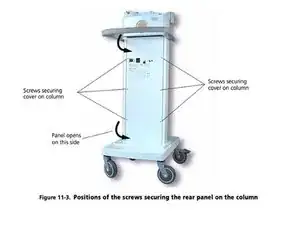

Ослабьте заднюю панель колонны, выкрутив шесть винтов с шестигранным приводом (Allen), которые её закрепляют.
Шаг 4

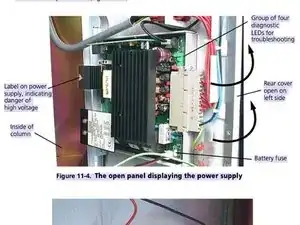

Не отсоединяя электрические соединения, откройте левую сторону колонны настолько широко, насколько это практически возможно.

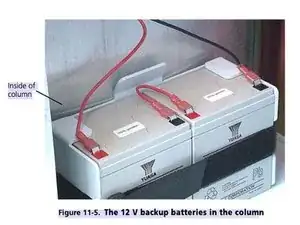

Это открывает доступ к: внутреннему блоку питания GALILEO, предохранителю батареи, диагностическим светодиодам на основной плате блока питания и резервным батареям.
Шаг 5
Убедитесь, что никакие электрические соединения не касаются колонны.
Убедитесь, что все зелёные/коричневые заземляющие кабели надёжно закреплены.
Шаг 6

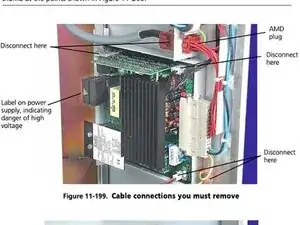

Отсоедините все кабели, соединяющие блок питания с GALILEO.

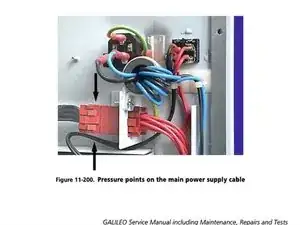

Чтобы отсоединить основной силовой разъём, сожмите в двух указанных точках на второй фотографии.
Шаг 7
Снимите заднюю крышку и поместите её на подходящую поверхность.
Шаг 8

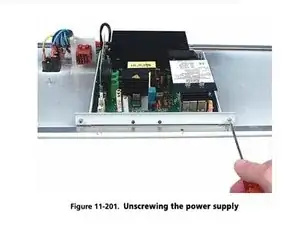

Открутите фиксирующую планку, удерживающую блок питания в его гнезде.
Шаг 9

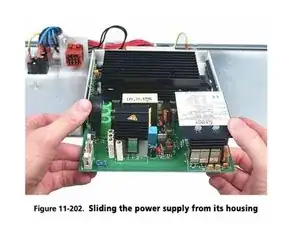

Выдвиньте блок питания из его гнезда.
Шаг 10
Для установки нового блока питания выполните шаги в обратном порядке, начиная с шага 5 и заканчивая шагом 2.

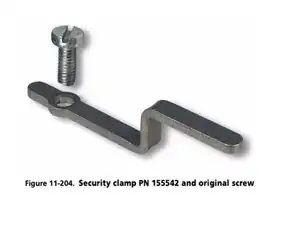

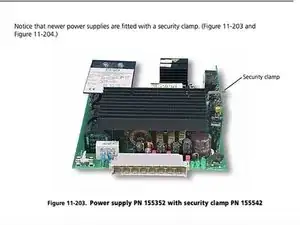

Убедитесь, что фиксирующий зажим (показан на фото) затянут перед повторной установкой блока питания.
Шаг 11
Выполните внутренний тест напряжения, ссылка на который: стр. 7-5 раздела 7.3, Проверка напряжений.
Если этот тест не пройден, вероятна неплотная связь где-то между внутренним блоком питания и печатными платами. Проверьте провода, чтобы убедиться, что они надёжно закреплены.
После успешного прохождения вышеуказанного теста продолжите тесты в следующих разделах:
1) Раздел 7, Проверка аппаратного обеспечения, напряжений и интерфейсов
2) Либо: Раздел 9, Запуск тестового программного обеспечения Оригинального обновления 1, ИЛИ Раздел 10, Запуск тестового программного обеспечения Обновления 2
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
