Снятие задней панели и металлического экрана Hamilton G5
В этом руководстве показано, как снять и заменить заднюю панель и металлический экран аппарата ИВЛ Hamilton G5. Для дополнительной информации о замене задней панели и металлического экрана смотрите раздел 9-24 в сервисном руководстве.
Шаг 1

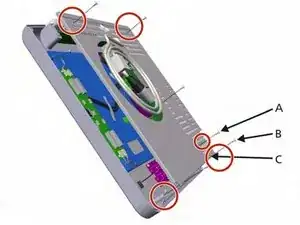

Отверните винт (A) и шайбу (B) и снимите крышку кабельного канала (C).
Шаг 2

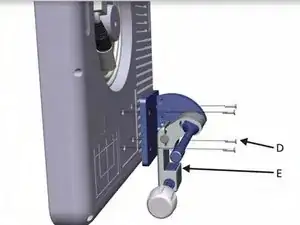

Отверните 4 винта (D), чтобы снять поворотный крепёж панели (E).
Шаг 3

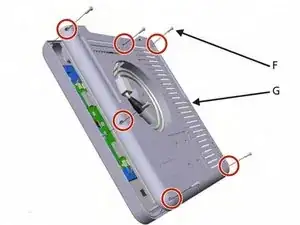

Отверните 6 винтов (F) и снимите заднюю панель (G).
Шаг 4
Отверните 5 винтов и снимите металлический экран.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
