Замена блока предохранительного клапана Hamilton G5
Для получения дополнительной информации о снятии блока предохранительного клапана обратитесь к разделу 10 в руководстве по обслуживанию.
Шаг 1
Отверните 4 шестигранных винта с внутренним шестигранником (A) с рейки, окружающей вентиляционный блок.
Шаг 2
Снимите рейку (B).
Шаг 3
Крепёжные стойки (C) остаются на основной крышке.
Шаг 4
Отложите в безопасное место.
Шаг 5
Поднимите основную крышку (A) с вентиляционного блока, удерживая её по крепёжным стойкам (B), прикреплённым к крышке.
Шаг 6
Отложите в безопасное место.

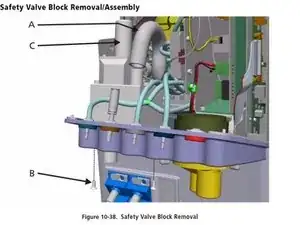

Шаг 7
Снимите блок предохранительного клапана
1. Отсоедините разъём от электромагнита атмосферного клапана
2. Отсоедините сформованный шланг (A)
3. Отверните 2 шестигранных винта с внутренним шестигранником (B)
4. Снимите блок предохранительного клапана
Чтобы снять электромагнит атмосферного клапана: выкрутите электромагнит атмосферного клапана (C) из блока предохранительного клапана
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
