Замена фильтра бактерий Siemens-Maquet Servo-i
Важно убедиться, что фильтр бактерий не мокрый и не забит. Мокрый или забитый фильтр может вызвать проблемы с трубками. Если это так, обратитесь к сервисному руководству, удалите воду из трубок и проверьте настройки увлажнителя (например, относительная влажность), проверьте провода обогревателя в увлажнителе и соединения трубок иExpiration cassette. Обратитесь в сервис.
Подготовка:
• Убедитесь, что Servo-i работает исправно перед проведением любых работ по обслуживанию.
• Установите переключатель Вкл/Выкл на пользовательском интерфейсе в положение Выкл.
• Отключите сеть.
• Отключите газовые источники (стеновые и/или баллонные).
• Удалите пациентские трубки.
• Если установлено, снимите фильтр бактерий с выдоха.
Общие сведения:
• Профилактическое обслуживание должно проводиться не реже одного раза в год при условии, что устройство используется не более нормы. Нормальная работа оценивается примерно в 5000 часов эксплуатации.
• Модули аккумуляторов необходимо заменять каждые три года.
• Внутренние литиевые батареи на PC 1771 и
PC 1772 подлежат замене каждые пять лет.
• После или совместно с выполнением 'Профилактического обслуживания', описанного в этой главе, необходимо выполнить 'Регулярную очистку' и 'Расширенную очистку вдохновенного канала'. Для процедур очистки обратитесь к 'Руководству пользователя по системе вентиляции Servo-i'.
• В некоторых частях профилактического обслуживания, как описано в этой главе, требуется доступ к системе обслуживания на месте (FSS).
• Некоторые дополнительные устройства, используемые с Servo-i, но не описанные в этом сервисном руководстве, также могут требовать действий по обслуживанию. Обратитесь к документации по дополнительному оборудованию.
Примеры таких дополнительных устройств:
– Увлажнитель
– Мини-компрессор.
Оборудование:
• Стандартные инструменты для обслуживания.
• Барометр (или информация о текущем атмосферном давлении).
• Доступ к системе обслуживания на месте (FSS). Рекомендуется, но не обязательно.
• Комплект для профилактического обслуживания, содержащий все необходимые детали
в процессе обслуживания.
(Сервисное руководство 7 - 3)
Шаг 1
При проведении данного обслуживания необходимо использовать 'Комплект обслуживания, 5000 часов'
Снимите крышку вдохновенного раздела

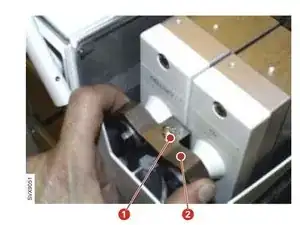

Ослабьте винт (1)
Снимите кронштейн газового модуля (2)
Сервисное руководство 4 - 14
Шаг 2

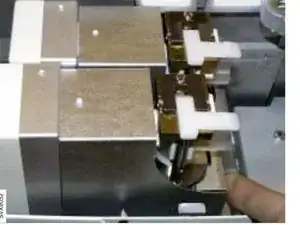

Вытяните и снимите оба газовых модуля.
Сервисное руководство 4 - 14
Шаг 3

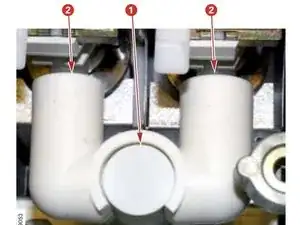

Примечание 1: При сборке убедитесь, что муфта соединителя надежно уплотняет вдохновенную трубку (1). Муфта соединителя не должна быть задвинута слишком далеко на сопловых единицах (2)
Примечание 2: Газовые модули, используемые в Servo-i, отрегулированы на заводе для этой цели. При замене газовых модулей убедитесь, что используются только газовые модули Servo-i. Похожие газовые модули, предназначенные для систем SV 300/300A или KION / KION-i, использовать нельзя.
Сервисное руководство 4 - 14
Шаг 4

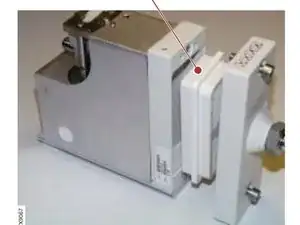

Замените фильтры в газовых модулях. При замене фильтра переместите резиновую прокладку со старого фильтра на новый.
Сервисное руководство 7 - 3
Шаг 5
Скрутите белую крышку фильтра.
Сервисное руководство 7 - 4
Шаг 6
Используйте комплект обслуживания, 5000 часов, чтобы заменить фильтр бактерий для ячейки O2.
Сервисное руководство 7 - 4
Заключение
Для сборки вашего устройства следуйте этим инструкциям в обратном порядке.
