Замена приводного двигателя клапана Philips Emerson CoughAssist серии CA
Если вентилятор CoughAssist неправильно регулирует давление, возможно, неисправен двигатель привода клапана. Ниже приведено руководство по замене этой важной детали вентилятора. Для замены потребуется только отвёртка с крестообразным шлицем, чтобы выкрутить все винты и заменить двигатель.
Шаг 1

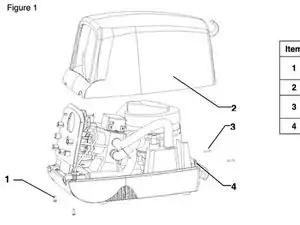

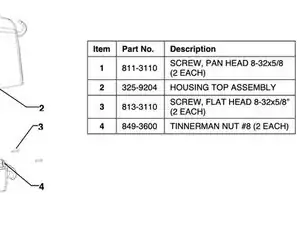

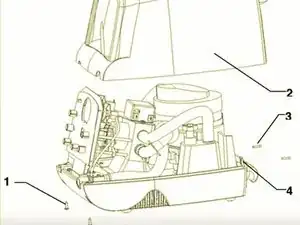

Сначала снимите два цилиндрических винта длиной 16 мм (1) непосредственно под передней панелью вентилятора. (Страница 3).
Шаг 2
Затем снимите два потайных винта длиной 16 мм (3) с задней панели вентилятора. (Страница 3).
Шаг 3
Снимите верхнюю крышку (2) устройства. (Страница 3).
Шаг 4

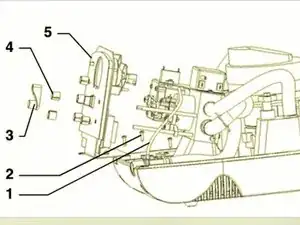

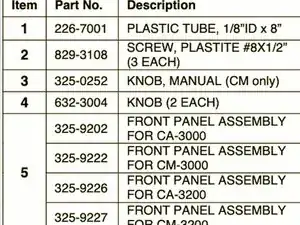

Теперь снимите регулировочную ручку «Расход вдоха» (4) и ручку «Давление вдоха» (4), ослабив стопорный винт каждой перед снятием. Если у вас модель CM, аккуратно снимите рычаг ручного управления (3), поддев его отвёрткой. (Страница 3).
Шаг 5
Открутите три пластмассовых винта длиной 12,7 мм (2), крепящих сборку панели к нижнему корпусу. Длинная отвёртка с крестообразным шлицем будет очень полезна для доступа к этим трем винтам. (Страница 3)
Шаг 6

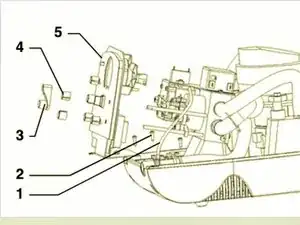

Передняя панель управления (5) теперь должна быть свободной. Аккуратно сдвиньте её вперёд, чтобы снять. (Страница 4).
Шаг 7
Поверните вентилятор так, чтобы манометр оказался справа.
Выполните разборку в соответствии с руководством по предварительной разборке, чтобы снять верхнюю крышку и переднюю панель.
Шаг 8

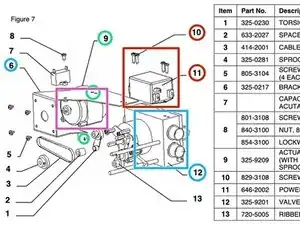

Снимите два пластмассовых винта длиной 12,7 мм (10), как показано на рисунке, и извлеките фильтр питания (9). (Страница 7)
Выкрутите все винты, крепящие кронштейн (6) к узлу клапана (12). (Страница 7)
Снимите два пластмассовых винта длиной 12,7 мм сверху и один винт под приводным двигателем (9). (Страница 7)
Извлеките приводной двигатель (9), оставив его прикреплённым к кронштейну (6). (Страница 7)
Шаг 9

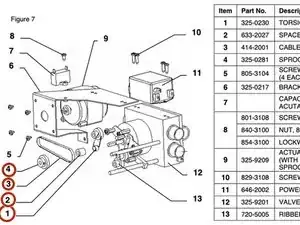

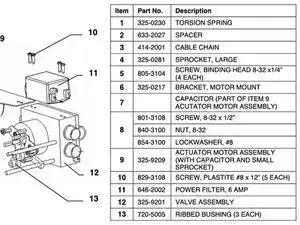

Если заметны повреждённые или неисправные детали, замените их. К ним относятся пружина кручения (1), цепной трос (3), большая звёздочка (4) или втулка (2). (Страница 7).
Малая звёздочка на двигателе не предназначена для снятия с вала, поэтому убедитесь, что заменяете большую звёздочку.
Шаг 10

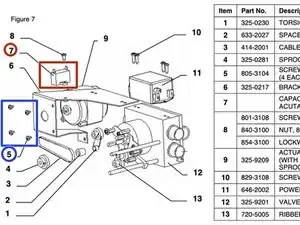

Отсоедините два контактных провода двигателя от конденсатора двигателя (7). (Страница 7).
Снимите четыре крепёжных винта длиной 6,4 мм, которые удерживают двигатель на кронштейне. (Страница 7).
Извлеките двигатель. (Страница 7)
Заключение
Чтобы собрать устройство обратно, выполните указания в обратном порядке. После сборки проверьте, правильно ли натянут цепной трос (3). Это означает, что две стороны цепи можно сжать вместе почти наполовину, но они не должны соприкасаться. Если требуется больше информации по данному ремонту, обратитесь к прилагаемому руководству по обслуживанию, страница 7.
Перевод руководства с ifixit.com
