Замена блока питания iMac 27" 2017

Петля позволяет двигаться, из‑за чего iMac будет неустойчив и с ним будет неудобно работать. Ремонт можно выполнить при лежащем iMac, но быстрее и удобнее с сервисной клин‑подставкой для iMac.

Если вы используете картонную сервисную клин‑подставку iFixit, следуйте этим инструкциям по сборке, чтобы её собрать.

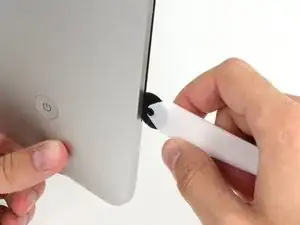

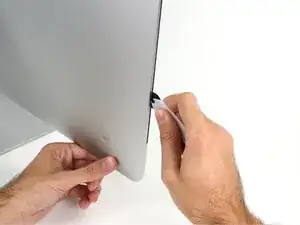

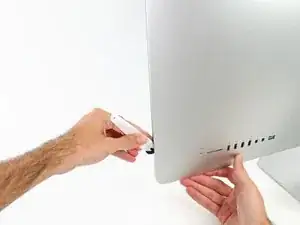

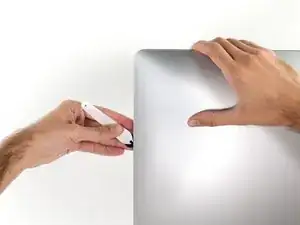

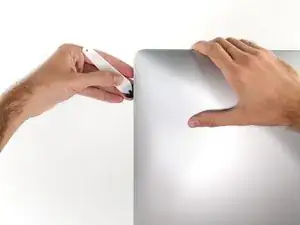

Начиная с левой стороны дисплея, рядом с кнопкой питания, вставьте инструмент для открытия iMac в щель между стеклом и задней крышкой.

Ограничитель на инструменте предотвращает чрезмерное вдавливание ролика. Если вы используете другой инструмент, вставляйте его не более чем на 3/8" (9,5 мм) в дисплей. При слишком глубоком вводе инструмента вы рискуете перерезать антеннные кабели и нанести серьёзный ущерб.

Используйте инструмент как ролик для пиццы — прокатывайте его по щели, и он разрежет поролоновый клей по центру.

Всегда нажимайте, держа ручку за режущим роликом. При тянущем движении ролик может выскользнуть из ручки.

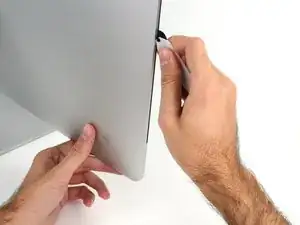

Прокатайте инструмент вверх вдоль левой стороны дисплея.

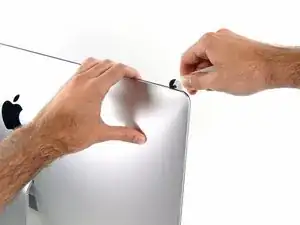

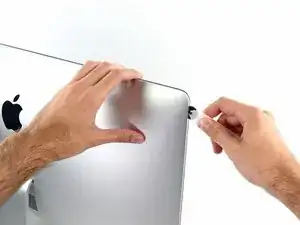

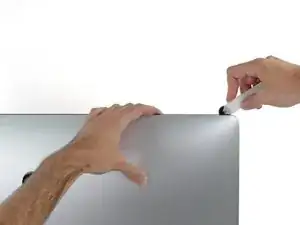

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

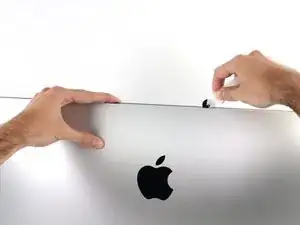

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз пройти инструментом по уже разрезанным участкам, чтобы максимально отделить клей.

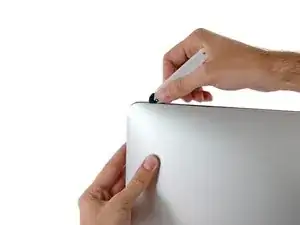

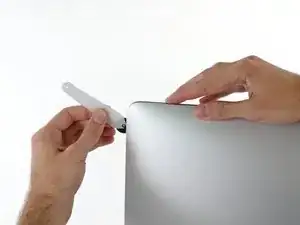

Проведите инструмент вокруг верхнего правого угла дисплея.

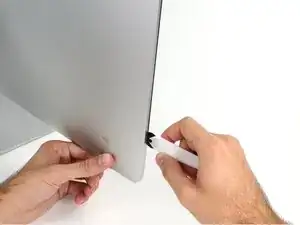

Прокатайте инструмент вниз по правой стороне дисплея.

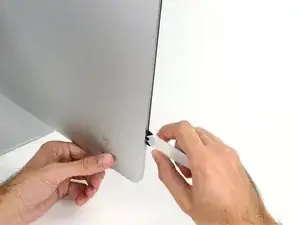

Доведите инструмент до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом по всему периметру дисплея ещё раз, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент проделал основную работу, дисплей всё ещё частично приклеен к корпусу. Пластиковая карточка понадобится, чтобы освободить оставшийся клей.

Положите iMac лицевой стороной вверх на стол.

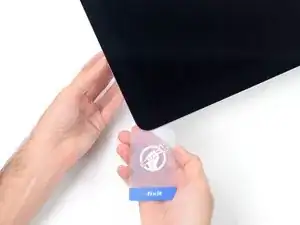

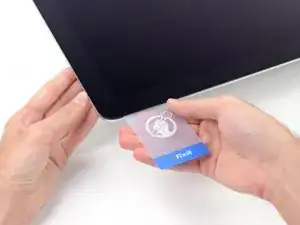

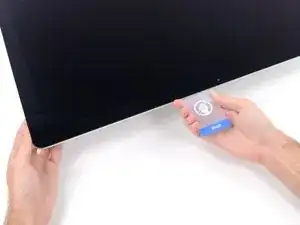

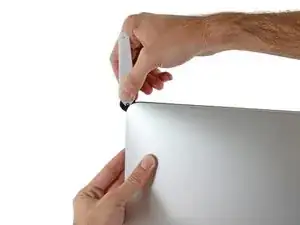

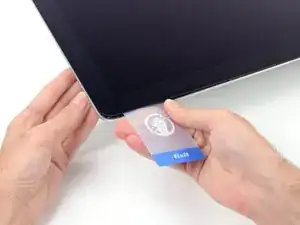

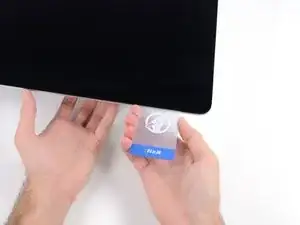

Начиная с верхнего правого угла iMac, вставьте пластиковую карточку между дисплеем и рамкой.

Не вставляйте её глубже, чем на 3/8" (9,5 мм), иначе вы можете повредить внутренние компоненты.

Нежно покрутите пластиковую карточку, чтобы увеличить зазор между дисплеем и рамкой, и разрежьте оставшийся клей возле угла.

Слишком большая сила может треснуть стекло. Работайте аккуратно и не пытайтесь увеличить зазор более чем примерно на 1/4" (6 мм).

Остановитесь до iSight-камеры на этом этапе, иначе вы можете её повредить.

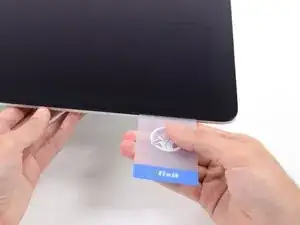

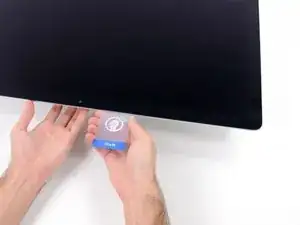

Подведите карточку к центру дисплея, чтобы разрезать оставшийся клей.

Вставьте карточку снова в угол и оставьте её там, чтобы клей не слипся снова.

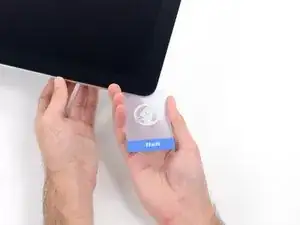

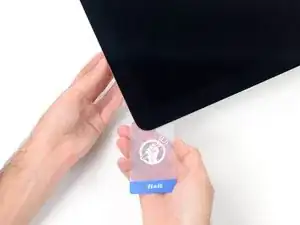

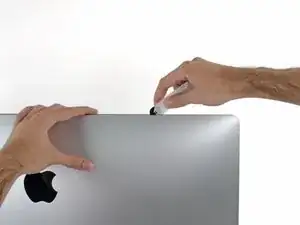

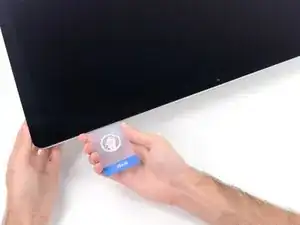

Вставьте вторую карточку в зазор между дисплеем и рамкой в верхнем левом углу.

Нежно покрутите карточку, слегка увеличивая зазор между дисплеем и рамкой.

Как и с другой стороны, двигайтесь медленно, чтобы клей разрывался постепенно, и не подвергайте стекло чрезмерной нагрузке.

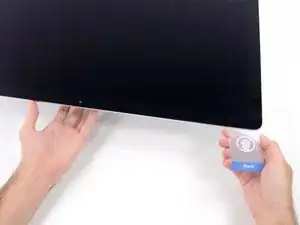

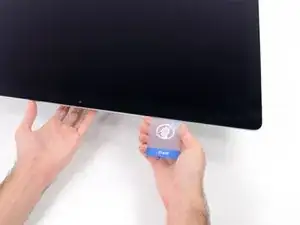

Подвиньте пластиковую карточку к центру, снова остановившись непосредственно перед iSight‑камерой.

Вставьте карточку обратно в верхний левый угол.

Вставив карточки, как показано у углов, аккуратно поворачивайте карточки, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не расстыковываются, прекратите скручивание и используйте одну из карточек, чтобы разрезать клей в проблемной области.

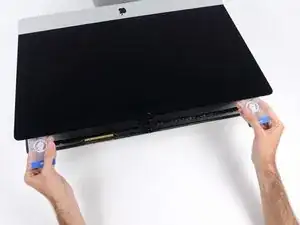

Начните поднимать верхнюю часть дисплея от рамки.

Поднимайте дисплей лишь на несколько дюймов — он все еще подключен к iMac кабелями данных и питания.

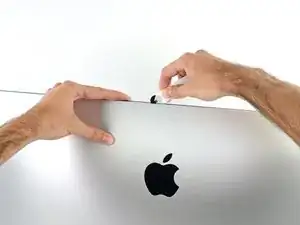

Держа дисплей одной рукой, другой отключите кабель питания дисплея.

Поднимите дисплей настолько, чтобы удобно добраться до разъемов, но не настолько, чтобы растянуть кабели и нагрузить их соединения (примерно 8").

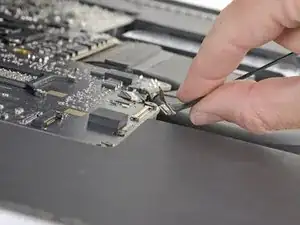

Поднимите металлический фиксатор на кабеле передачи данных дисплея.

Отсоедините кабель передачи данных дисплея.

Это деликатное соединение, которое легко повредить. Убедитесь, что вы вытягиваете разъем кабеля передачи данных дисплея прямо из гнезда, в направлении к верхней части iMac.

Поднимите дисплей до почти вертикального положения.

На этом этапе вдоль нижней части дисплея все еще остается полоска клея, которая удерживает дисплей в рамке как петля. Вы можете ослабить этот клей, немного покачав дисплей вверх‑вниз несколько раз.

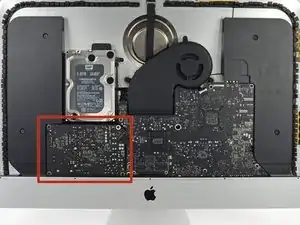

Будьте очень осторожны, чтобы не дотрагиваться до выводов конденсаторов или открытых паяных соединений на задней части блока питания (обведено красным).

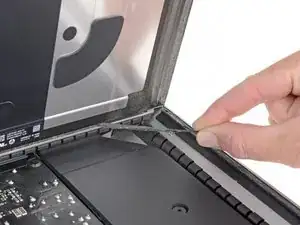

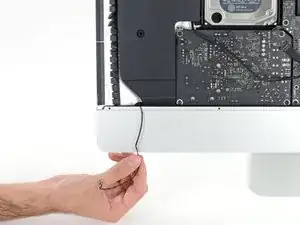

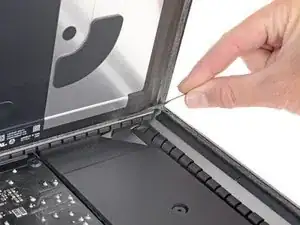

Возьмитесь за маленькую язычок на конце одной из полос клея вдоль нижнего края дисплея и потяните клей вверх, к верхней части iMac, чтобы снять его.

Повторите этот шаг с другой полосой клея и удалите её.

Если какая‑либо полоска клея порвется до полного удаления, используйте пластиковую карточку, чтобы разрезать оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжелый и стеклянный. У дисплея хрупкие кромки. Избегайте подъёма дисплея за углы.

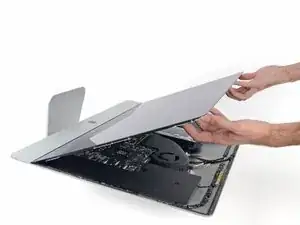

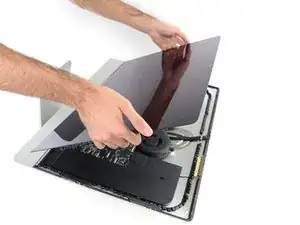

Поднимите дисплей от рамки и снимите его с iMac. Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отслоить оставшийся клей.

После того как клей разрезан, его нельзя использовать для повторного запечатывания дисплея на месте. Следуйте этому руководству, когда ремонт будет завершен, чтобы заменить полоски клея, которые закрепляют дисплей на задней крышке.

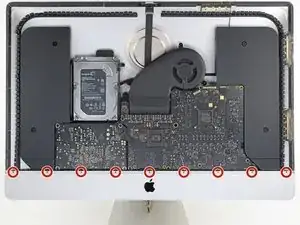

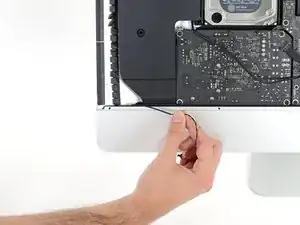

Используйте крестовую отвертку, чтобы выкрутить девять винтов 3,2 мм, фиксирующих опорную скобу.

Вам может понадобиться приподнять полоску клея дисплея вдоль нижнего края корпуса iMac, чтобы добраться до винтов.

Снимите нижнюю опорную скобу (также называемую «подбородочная планка») с корпуса iMac.

Как легко снова установить эту опорную скобу:

Разместите скобу по диагонали.

Закрутите правый винт настолько, чтобы удерживать скобу на месте; пока держите его ослабленным, чтобы скоба могла поворачиваться.

Опустите левую сторону скобы вниз, пока она не расположится горизонтально в исходном положении.

Начиная с левого винта, установите и затяните оставшиеся винты.

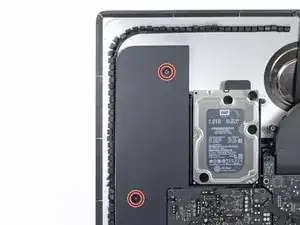

Снимите два винта T10 длиной 10 мм.

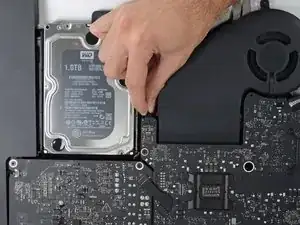

Отключите кабель левого динамика, потянув его прямо вверх из гнезда на логической плате.

Выведите кабель из зазора между жестким диском и логической платой.

Если зазор между жестким диском и логической платой слишком узкий для кабеля динамика, отключите его и оставьте кабель на месте.

Не прикасайтесь к паяным соединениям на задней стороне блока питания. Конденсаторы могут быть заряжены настолько, что представляют опасность удара током.

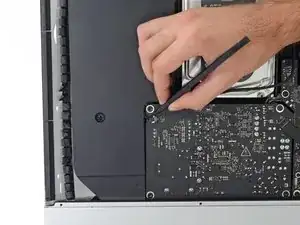

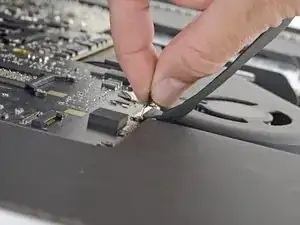

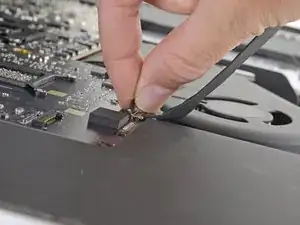

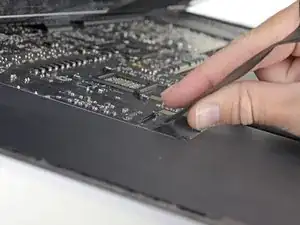

Используйте лопаточку, чтобы отключить разъем кнопки питания от его гнезда на логической плате.

Поднимите левый динамик прямо вверх, пока кабель кнопки питания не откроется (примерно 0,5 дюйма).

Осторожно выведите кабель кнопки питания из его канавки в левом динамике.

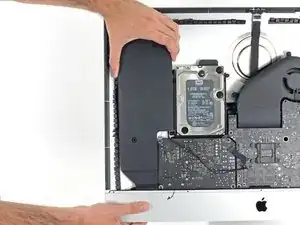

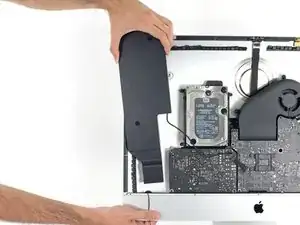

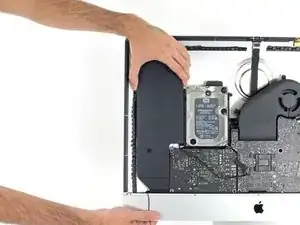

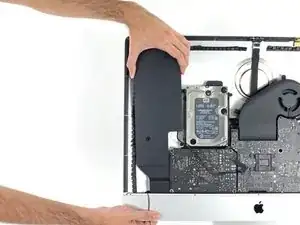

Поднимите левый динамик прямо вверх и снимите его с iMac.

Если ранее зазор между жестким диском и логической платой был слишком узким, чтобы освободить кабель динамика, аккуратно освободите его при снятии динамика.

Толкайте от конца с разъемом, одновременно тянув за конец динамика, чтобы продеть кабель под правую скобу жесткого диска.

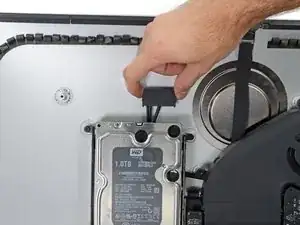

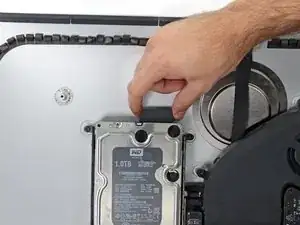

Потяните вертикально вверх кабель SATA данных/питания, чтобы отсоединить его от диска.

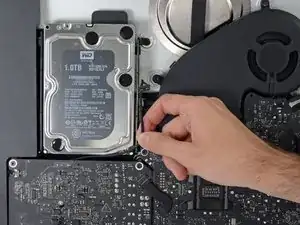

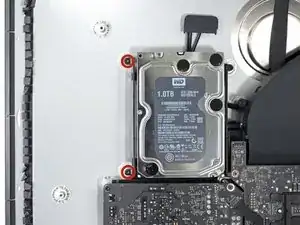

Удалите два винта T8 длиной 7,3 мм, крепящих левый кронштейн жёсткого диска к задней панели корпуса.

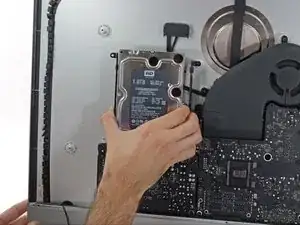

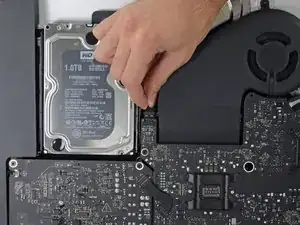

Возьмите жёсткий диск и левый кронштейн жёсткого диска вместе.

Наклоните левую сторону вверх от задней панели корпуса и сдвиньте узел влево.

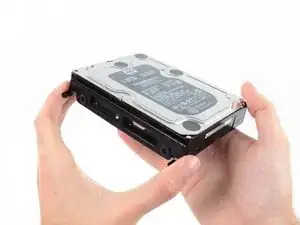

Извлеките жёсткий диск с левым кронштейном из iMac.

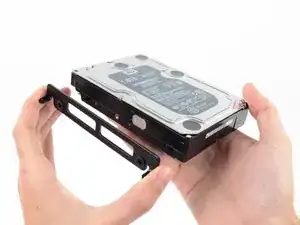

Снимите левый кронштейн жёсткого диска.

При работе с блоком питания будьте очень осторожны и не прикасайтесь к выводам конденсаторов или оголённым паянным контактам на обратной стороне блока питания. Держите плату только за края.

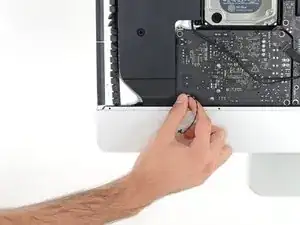

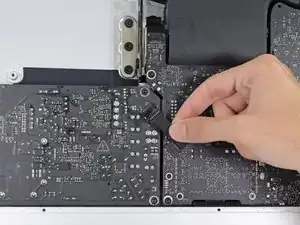

Отключите кабель управления блоком питания от блока питания.

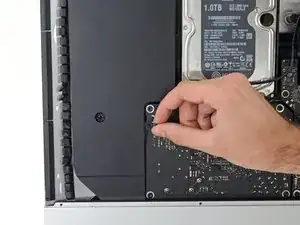

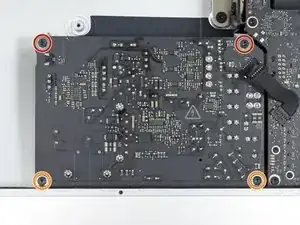

Удалите следующие четыре винта, фиксирующие блок питания к задней панели корпуса (размер T8 или T10 в зависимости от конкретной модели):

Два торкс-винта 23,7 мм

Два торкс-винта 7,3 мм

Не пытайтесь вынимать блок питания из корпуса; он всё ещё подключён к логической плате двумя кабелями.

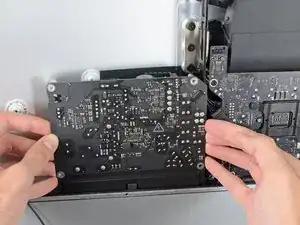

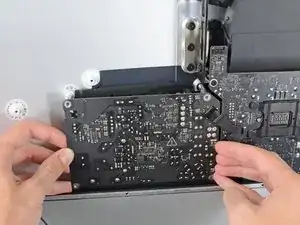

Сдвиньте плату блока питания в сторону левого края корпуса и вверх, чтобы освободить её из выреза в логической плате.

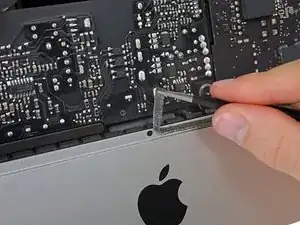

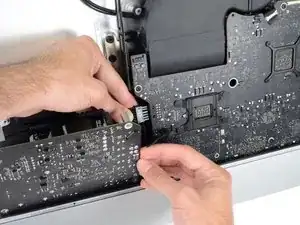

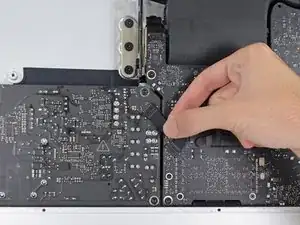

Нажмите на защёлку разъёма кабеля постоянного тока, затем вытяните его прямо из гнезда на задней стороне логической платы.

Если кабель слишком трудно отсоединить, вы можете снять плату блока питания и материнскую плату вместе.

Будьте очень осторожны и не прикасайтесь к выводам конденсаторов или оголённым паянным контактам на обратной стороне блока питания. Держите плату только за края.

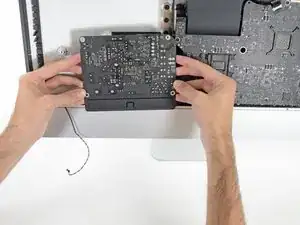

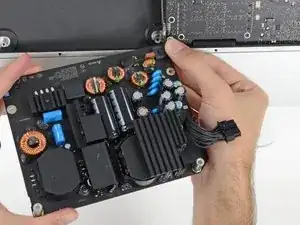

Переверните верхнюю часть блока питания к себе, как дверцу почтового ящика, чтобы открыть разъём кабеля сетевого ввода.

Отключите разъём кабеля сетевого ввода.
