Замена платы логики iMac 27" 2017

Apple

Руководство только с предпосылками для замены узла платы логики в iMac 27" 2017 г.

Шаг 1

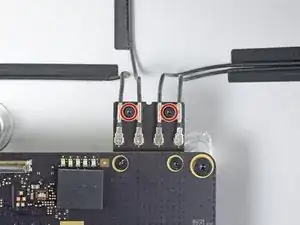

Используйте отвертку Torx T5, чтобы удалить два винта 4 мм, фиксирующие кабели антенн AirPort/Bluetooth.

Шаг 2

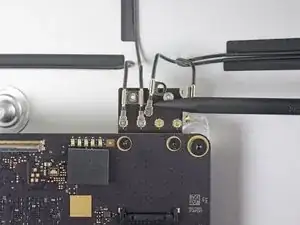

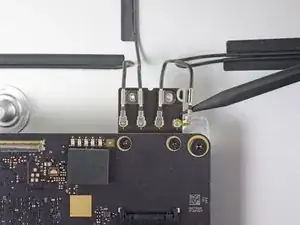

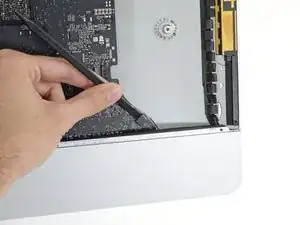

Используйте острие лопатки, чтобы отсоединить каждый из четырёх разъёмов антенн от карты AirPort/Bluetooth.

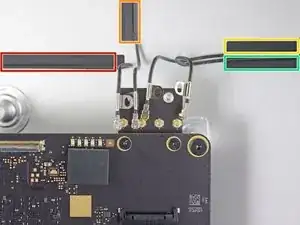

Обратите внимание на исходные позиции каждого разъёма при повторном подключении кабелей. Слева направо на плате антенны подключены в следующем порядке:

Крайний слева

Верхний

Верхний правый

Нижний правый

Шаг 3

Это деликатное соединение, которое легко повредить.

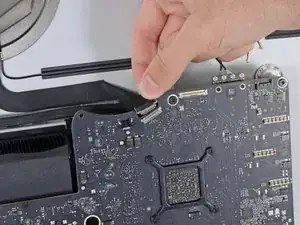

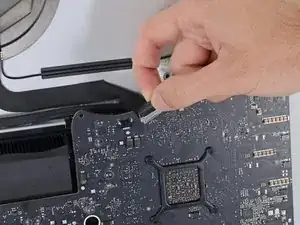

Поднимите металлическую прижимную скобу на кабеле камеры iSight.

Вытащите разъём кабеля камеры прямо из гнезда, в направлении к верхней части iMac.

Шаг 4

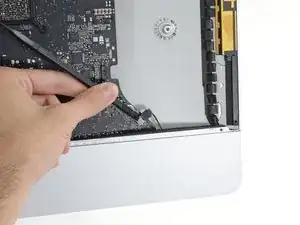

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля разъёма наушников от его гнезда на плате логики.

Осторожно отведите кабель в сторону.

Шаг 5

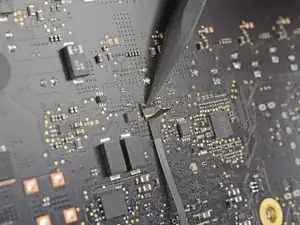

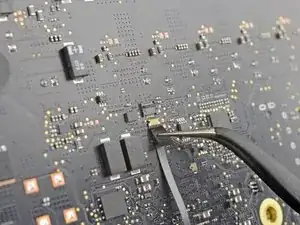

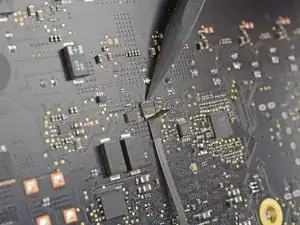

Используйте кончик лопатки, чтобы отогнуть фиксирующую заслонку на ленточном кабеле микрофона в ZIF-разъёме ZIF socket.

Шаг 6

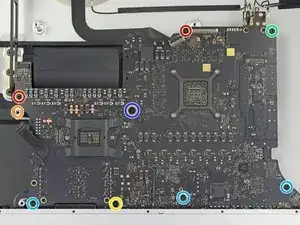

Удалите следующие винты, фиксирующие плату логики:

Два винта T8, 23.7 мм

Один винт-спейсер T25, 20.1 мм

Один винт T8, 17.6 мм

Один винт T8, 7.2 мм

Три винта T8, 7.1 мм

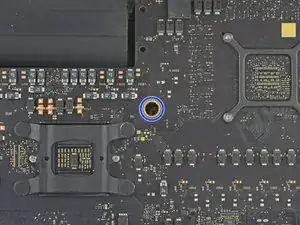

Один закреплённый винт T8

Этот винт находится под отверстием в плате логики. Если вы не используете набор отверток iFixit, вам может понадобиться удлинитель или отвертка с более длинным стержнем.

Шаг 7

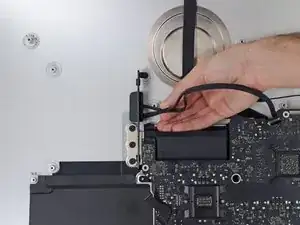

Протяните кабель SATA жёсткого диска и разъём через правый кронштейн жёсткого диска. Переместите кабель к правой стороне iMac, чтобы он не мешал выходному отверстию для выхлопа.

Не пытайтесь полностью удалить кабель — пока его нельзя извлечь, но он будет мешать при снятии платы логики.

Шаг 8

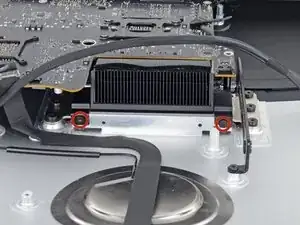

Используйте отвертку Torx T8, чтобы удалить два винта 5.6 мм с верхней части корпуса воздуховода радиатора.

Шаг 9

При снятии и установке платы логики следите, чтобы не повредить деликатный ленточный кабель микрофона в нижнем левом углу платы.

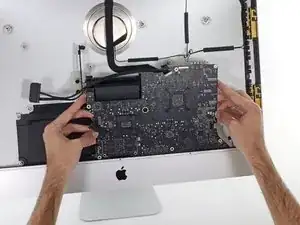

Наклоните плату логики слегка вперёд.

Поднимите плату логики прямо вверх и извлеките из iMac. Будьте внимательны, чтобы не зацепить её за какие-либо стоячие винтовые стойки, прикреплённые к внутренней поверхности задней крышки.

Шаг 10

При сборке iMac очень внимательно выравнивайте внешние порты ввода-вывода. Плата логики может сидеть криво, даже если все винты закреплены.

Вы можете использовать USB-накопитель или кабель Ethernet, чтобы убедиться, что плата логики установлена правильно, пока вы её закрепляете винтами.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
