Установка второго жесткого диска в MacBook Unibody модель A1278

Закрыв корпус, поместите Unibody верхней частью вниз на ровную поверхность.

Нажмите на рифлёную сторону защёлки крышки доступа настолько, чтобы захватить свободный конец. Поднимите защёлку до вертикального положения.

Крышка доступа теперь должна быть приподнята настолько, чтобы её можно было извлечь из Unibody.

Перед продолжением убедитесь, что защёлка крышки доступа находится в вертикальном положении.

Возьмитесь за белую пластиковую петлю и подтяните батарею вверх и выньте её из Unibody.

Снимите следующие восемь винтов, которые закрепляют нижнюю крышку к шасси:

Один винт Phillips 3 мм.

Три винта Phillips 13,5 мм.

Четыре винта Phillips 3,5 мм.

Используя обе руки, поднимите и снимите нижнюю крышку с верхней части корпуса.

Используя плоский конец лопатки, подденьте разъём субвуфера вертикально вверх от логической платы.

На некоторых моделях разъём субвуфера припаян к плате и сломается, если вы будете отрывать его. Если требуется заменить динамик/субвуфер, отогните пенопластовую подкладку у разъёма и снимите красный и чёрный провода для отключения. Для повторного подключения вставьте провода от нового динамика.

Если вы снимаете только оптический привод и не заменяете динамик/субвуфер, отключать этот разъём не нужно.

Отключите кабель камеры, потянув штекер прямо от его разъёма.

С помощью лопатки подденьте разъём оптического привода вертикально вверх от логической платы.

Снимите два винта Phillips, которые закрепляют субвуфер к верхней крышке.

Более длинный из двух винтов находится справа.

Субвуфер всё ещё соединён с правым динамиком, поэтому пока не снимайте его полностью.

Поднимите субвуфер с оптического привода и временно положите его над компьютером.

Снимите два винта Phillips, которые закрепляют кронштейн кабеля камеры к верхней крышке.

Левый винт может оставаться зафиксированным в кабеле камеры.

Снимите три винта Phillips 2,5 мм, которые закрепляют оптический привод к верхней крышке.

Поднимите оптический привод за его правый край и выведите его из компьютера.

При снятии оптического привода кабель жёсткого диска может отключиться от логической платы. При сборке убедитесь, что он подключён.

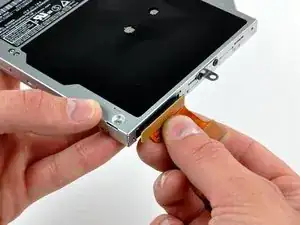

Снимите кабель оптического привода, потянув его прямо от привода.

Этот разъём особенно глубокий, поэтому тяните от центра разъёма, вдали от привода.

Если у вас застрял компакт-диск или другой предмет в оптическом приводе, у нас есть руководство по ремонту оптического привода.

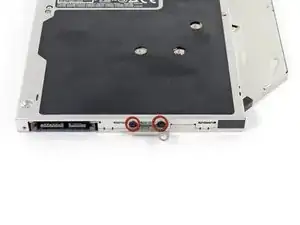

Снимите два чёрных винта Phillips #0, которые закрепляют небольшой металлический монтажный кронштейн. Перенесите этот кронштейн на новый оптический привод или корпус для жёсткого диска.

Снимите пластиковую прокладку из корпуса для жёсткого диска в оптическом отсеке, нажав на одну из защёлок по бокам и поддев её вверх и наружу из корпуса.

Убедитесь, что разъёмы жёсткого диска направлены вниз перед установкой его в корпус.

Осторожно поместите жёсткий диск в слот корпуса.

Держа корпус одной рукой, другой рукой аккуратно вставьте жёсткий диск в разъёмы корпуса.

Когда жёсткий диск плотно установлен, вставьте пластиковую прокладку обратно, удерживая диск прижатым к днищу корпуса.

Закрепите диск в корпусе двумя винтами Phillips #1.

Прикрепите кронштейн оптического привода к новому корпусу двумя винтами Phillips #0.

Подключите обратно любые кабели, которые вы снимали с оригинального оптического привода, к корпусу оптического отсека.

Не выбрасывайте этот накопитель! Вы всё ещё можете использовать ваш оптический привод как внешний с помощью нашего кабеля SATA — оптический привод с USB.

Выровняйте SATA-разъём кабеля с портом привода и плотно подключите.

Вставьте USB‑штекер в ноутбук — и оптический привод готов к использованию.
