Замена платы камеры iMac Intel 27" EMC 2429

Прикрепите надежную присоску рядом с каждым из двух верхних углов стеклянной панели.

Чтобы прикрепить присоски, сначала расположите присоску так, чтобы подвижная рукоятка была параллельна поверхности стеклянной панели (как показано на второй фотографии).

Держась слегка за присоску у стекла, поднимите подвижную рукоятку, пока она не станет параллельна другой рукоятке (как показано на третьей фотографии).

Если присоски не прилипают, попробуйте очистить как стеклянную панель, так и присоску мягкой безворсовой тканью, слегка увлажнённой. (Увлажните дистиллированной водой, а при необходимости — смесью дистиллированной воды и белого уксуса в равных частях.)

Не используйте присоски для подъёма стекла при переноске дисплея: если одна из присосок оторвётся, вы можете уронить и разбить экран.

Оригинальная коробка iMac годится для хранения стеклянной панели. В противном случае подойдёт мягкая горизонтальная поверхность, например полотенце на столе.

Осторожно приподнимите стеклянную панель перпендикулярно поверхности LCD настолько, чтобы она освободила стальные установочные штифты, прикреплённые по нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите её в сторону.

Не используйте присоски для переноски стеклянной панели — если одна из них потеряет сцепление, панель может упасть и разбиться.

После безопасной укладки стеклянной панели обязательно отпустите присоски, так как со временем сила всасывания может привести к трещинам в стекле.

При обратной установке тщательно очистите внутреннюю поверхность стеклянной панели и поверхность LCD, так как любая пыль или отпечатки пальцев, попавшие внутрь, будут заметны при включённом устройстве.

Удалите восемь винтов Torx T10, фиксирующих LCD к внешнему корпусу.

Старайтесь не прикасаться к дисплею, так как масло с пальцев может оставить следы, которые трудно удалить.

При необходимости снимите экранирующие прокладки (EMI) возле верхнего центрального края узла дисплея.

Осторожно уложите iMac лицевой стороной вниз на ровную поверхность, опирая на подставку.

Из-за плотных допусков вам придётся использовать тонкий крючковый инструмент, чтобы поднять дисплей из внешнего корпуса. Как показано на первой фотографии, мы сделали такой инструмент из загнутой скрепки. Также подойдут изогнутые пинцеты.

Используя тонкий крючковый инструмент, приподнимите одну сторону верхнего края дисплея за стальную внешнюю рамку.

После подъёма верхнего края дисплея с одной стороны удерживайте его вне корпуса, пока вы с помощью крючкового инструмента не приподнимете другую сторону.

Поднимите и удерживайте дисплей достаточно высоко, чтобы получить доступ к кабелям.

Не поднимайте верхний край дисплея из внешнего корпуса слишком высоко, так как несколько коротких плоских кабелей всё ещё соединяют эти компоненты.

Отключите кабель вертикальной синхронизации в верхнем левом углу экрана. Используйте наконечник лопатки, чтобы нажать на боковые защёлки разъёма и аккуратно вытолкнуть его из гнезда.

На этом шаге ваши руки будут близко к открытому заднему краю блока питания. Чтобы избежать удара высоким напряжением от крупных конденсаторов на плате, не прикасайтесь к задней части блока питания.

Отключите кабель драйвера подсветки светодиодов вручную, нажав на защёлку и сдвинув разъём в сторону нижней части дисплея.

Потяните чёрную вкладку строго вверх, чтобы отсоединить защёлку на ZIF-разъёме кабеля данных дисплея.

Не тяните слишком сильно, иначе повредите разъём и гнездо.

Продолжайте тянуть чёрную вкладку вверх в направлении верхней части устройства, чтобы отсоединить кабель данных дисплея.

С помощью наконечника лопатки отсоедините кабель питания дисплея рядом с кабелем данных дисплея.

Аккуратно подтяните дисплей к верхнему краю iMac и выньте его из корпуса iMac.

Положите дисплей лицевой стороной вниз на ровную мягкую поверхность.

Если вы заменяете панель дисплея, вам потребуется перенести дополнительные компоненты со старой панели на новую. Сравните заднюю сторону старого дисплея с новой. Отметьте все кабели, датчики и поролоновые прокладки, отсутствующие на новой панели.

Если под лентой находится проволока или кабель, всегда сначала снимайте ленту. Не тяните непосредственно за кабель.

Если кабель приклеен к шасси, используйте разогретый iOpener или фен, чтобы размягчить клей. Затем можно поддеть открывающей лопаткой под кабель, чтобы ослабить его. Никогда не тяните за хрупкие разъёмы.

Подденьте открывающей лопаткой поролоновые подушечки, чтобы отделить их от дисплея, и аккуратно снимите. Возможно, потребуется двусторонний скотч для приклеивания их к новому дисплею.

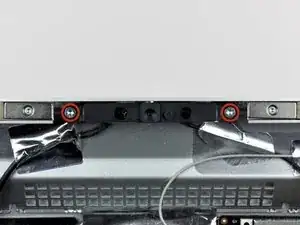

Удалите два винта Torx T10, фиксирующих плату камеры к внешнему корпусу.

На плате камеры имеется небольшой радиатор с термопастой на поверхности. Убедитесь, что паста равномерно распределена по радиатору перед повторной установкой.

Слегка приподнимите плату камеры из внешнего корпуса, стараясь не нарушить алюминиевую ленту, фиксирующую кабель камеры к корпусу.

Отключите кабель камеры, оттянув его разъём от гнезда на плате камеры.
