Замена платы межсоединений Mac mini модели A1283

Выключите Mac mini, отсоедините все кабели и переверните устройство.

Вставьте джимми (поддеватель) в зазор между верхним алюминиевым корпусом и нижним пластиковым корпусом.

Джимми должен упереться примерно на 3/8" вниз.

Осторожно согните джимми наружу, чтобы немного расширить зазор, и приподнимите нижний корпус.

На нижнем корпусе есть несколько пластиковых защёлок, которые входят в направляющую верхнего алюминиевого корпуса. Ваша цель — с помощью джимми сдвинуть эти защёлки внутрь настолько, чтобы освободить их из направляющей, одновременно слегка поднимая нижний корпус.

Как только одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же поддевной приём, чтобы одновременно загнуть защёлки внутрь и приподнять нижний корпус, выводя его из верхнего корпуса.

Возможно, потребуется перемещать джимми вдоль кромки, чтобы поддеть все защёлки. Будьте терпеливы и работайте понемногу.

Продолжайте обходить периметр, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

На следующих шагах вы будете снимать антенны AirPort и Bluetooth (показаны красным) с внутренней рамы. Будьте очень осторожны: ломание креплений потребует замены внутренней рамы.

Сначала снимем антенну AirPort, расположенную в левом нижнем углу этого изображения.

Слегка сожмите две фиксирующие распорки друг к другу и снимите антенну AirPort с её штыря.

Чрезмерное сжатие двух штырей обязательно отломает их от внутренней рамы. Работайте аккуратно.

При повторной установке вам придётся слегка сжать два штыря, чтобы они вошли в отверстия платы антенны AirPort.

Две платы антенн Bluetooth просто снимаются с внутренней рамы.

Возьмите плату Bluetooth, ближайшую к стороне с портами, за края платы и потяните её прямо вверх, чтобы снять с внутренней рамы.

Тяните аккуратно, так как может быть значительное сопротивление, а затем она внезапно освободится.

Снимите плату антенны, расположенную у передней части mini, потянув её прямо вверх с внутренней рамы.

При необходимости снимите полоску ленты, фиксирующую антенные проводники к внутренней раме.

Обязательно сохраните пружины под каждой из трёх плат антенн.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного аудиокабеля и отсоединить его от аудиоплаты.

Удалите следующие четыре винта, фиксирующие внутреннюю раму к нижнему корпусу:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в нижнем правом углу этого изображения утапливается глубоко в внутренней раме и длиннее остальных трёх винтов. Для его извлечения пригодятся фонарик и тонкая отвёртка.

Поднимите внутреннюю раму с нижнего корпуса, начиная с заднего края, пока не почувствуете отключение скрытого разъёма на плате. Затем поднимите прямо вверх, следя за кабелями антенн Bluetooth и 802.11.

При сборке обратно провод антенны Wi‑Fi прокладывается внутрь вентиляционного отверстия, а затем поверх вентиляционной решётки.

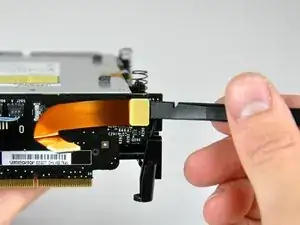

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного аудиокабеля и отсоединить его от платы межсоединений.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить от платы межсоединений следующие разъёмы:

Кабель вентилятора.

Кабель динамика.

Кабель платы ИК‑датчика.

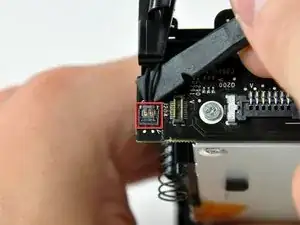

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля термодатчика жёсткого диска и отсоединить его от платы межсоединений.

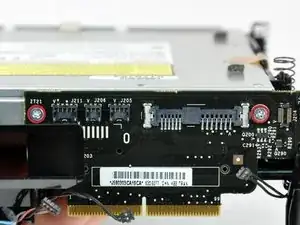

Снимите два винта Phillips, фиксирующие плату межсоединений к оптическому приводу.

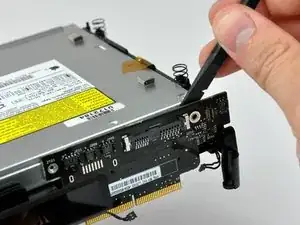

Используйте плоский конец лопатки, чтобы отделить плату межсоединений от оптического привода и жёсткого диска.

Оттяните плату межсоединений от приводов и снимите её с внутренней рамы.
