Замена платы логики Mac mini модели A1283

Это руководство покажет, как заменить плату логики.

Шаг 1

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопаточку (Jimmy) в зазор между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Лопаточка должна упереться примерно на 3/8" вниз.

Шаг 2

Аккуратно согните лопаточку наружу, чтобы немного расширить зазор, и слегка приподнимите нижний корпус.

На нижнем корпусе есть несколько пластиковых защёлок, которые входят в канал в алюминиевом верхнем корпусе. Ваша задача — с помощью лопаточки сдвинуть эти защёлки внутрь настолько, чтобы освободить их из канала, одновременно осторожно приподнимая нижний корпус.

Шаг 3

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём поддевания, чтобы одновременно загибать защёлки внутрь и приподнимать нижний корпус из верхнего корпуса.

Шаг 4

Возможно, потребуется перемещать лопаточку вдоль кромки, чтобы поддеть все защёлки. Терпеливо действуйте по чуть-чуть.

Шаг 5

Продолжайте работать по периметру, освобождая защёлки по последнему краю.

Шаг 6

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

Шаг 7

В следующих шагах вы будете снимать антенны AirPort и Bluetooth (показаны красным) с внутренней рамы. Будьте очень осторожны — поломка креплений потребует замены внутренней рамы.

Сначала снимем антенну AirPort, расположенную в левом нижнем углу этой фотографии.

Шаг 8

Слегка сожмите две удерживающие лапки друг к другу и снимите антенну AirPort с её стойки.

Чрезмерное сжатие двух стоек неизбежно отколвит их от внутренней рамы. Действуйте аккуратно.

При установке обратно придется слегка сжать две стойки, чтобы они вошли в отверстия на плате антенны AirPort.

Шаг 9

Две платы антенн Bluetooth просто поднимаются с внутренней рамы.

Возьмите плату Bluetooth, ближайшую к стороне с портами, за края платы и потяните прямо вверх, снимая её с внутренней рамы.

Тяните осторожно — она может оказывать значительное сопротивление и внезапно отщелкнуть.

Шаг 10

Снимите плату антенны, расположенную в передней части мини, потянув её прямо вверх с внутренней рамы.

При необходимости удалите кусок ленты, фиксирующий антеннные провода к внутренней раме.

Обязательно сохраните пружины под каждой из трёх плат антенн.

Шаг 11

Используйте плоский конец лопаточки, чтобы поддеть разъём шлейфа аудио и отсоединить его от аудио платы.

Шаг 12

Удалите следующие четыре винта, крепящие внутреннюю раму к нижнему корпусу:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в правом нижнем углу этого изображения утоплен глубоко во внутренней раме и длиннее остальных трёх винтов. Помогут фонарик и тонкая отвёртка при снятии.

Шаг 13

Поднимите внутреннюю раму с нижнего корпуса, начиная с заднего края, пока не почувствуете отключение скрытого краевого разъёма на материнской плате. Затем поднимите прямо вверх, следя за кабелями Bluetooth и 802.11.

При сборке обратно провод антенны Wi‑Fi прокладывается внутрь вентиляционного отверстия, а затем поверх его.

Шаг 14

Используйте плоский конец лопаточки, чтобы поддеть три антенных разъёма с карты AirPort/Bluetooth и отсоединить их.

Чёрно‑синий антенный кабель подключается к карте AirPort около угла мини, а белый антенный кабель — ближе к центру мини.

Шаг 15

Используйте плоский конец лопаточки, чтобы поддеть разъём шлейфа AirPort/Bluetooth и отсоединить его от комбинированной платы.

Шаг 16

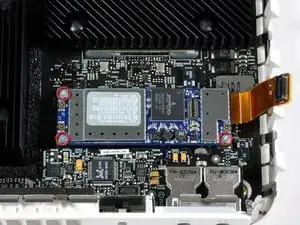

Удалите три серебряных винта Phillips, крепящие комбинированную плату к плате логики.

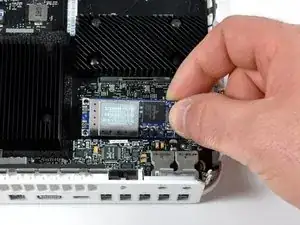

Выньте комбинированную плату из мини.

Шаг 17

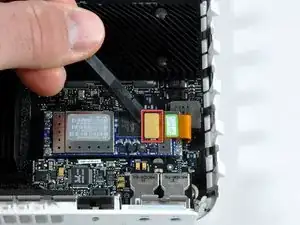

Используйте плоский конец лопаточки, чтобы поддеть разъём кабеля кнопки питания и отсоединить его от платы логики.

Шаг 18

Используйте плоский конец лопаточки, чтобы поддеть разъём кабеля индикатора спящего режима и отсоединить его от платы логики.

При сборке убедитесь, что кабель не подходит близко к выступу на нижнем корпусе (показанному зелёным), чтобы избежать повреждения кабеля.

Шаг 19

Удалите единственный винт T10 Torx рядом с разъемами оперативной памяти на плате.

Шаг 20

Используйте лопатку, чтобы приподнять свободный край платы от нижнего корпуса рядом с батареей PRAM.

Шаг 21

При небольшом приподнимании свободного края платы оттяните её от стороны с портами мини, следя за выступающими краями, которые могут зацепиться.

Шаг 22

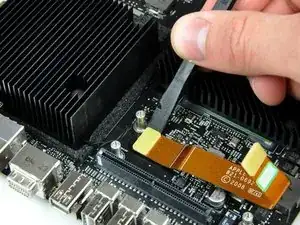

Используйте плоский конец лопатки, чтобы отжать вверх разъем шлейфа AirPort/Bluetooth от платы и отложите его в сторону.

Шаг 23

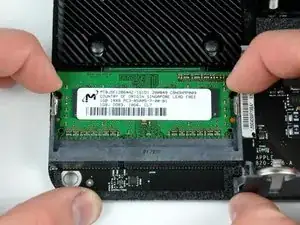

Одновременным оттягиванием язычков по обеим сторонам микросхемы оперативной памяти от центра освободите фиксирующие защелки. Эти язычки удерживают микросхему на месте, и при их освобождении микросхема «выскочит» вверх.

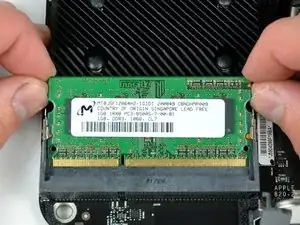

Вытяните микросхему прямо из ее разъема.

Если установлены две микросхемы оперативной памяти, повторите описанную процедуру для второй микросхемы.

Шаг 24

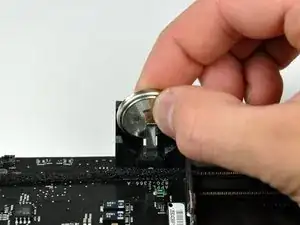

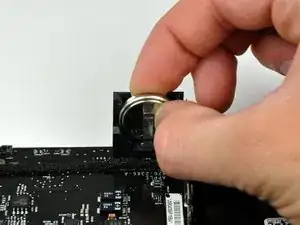

Сдвиньте батарею PRAM в направлении центра платы и вытащите её из держателя. Придется сдвинуть батарею дальше, чем кажется, чтобы она выпала.

Не сгибайте металлический контакт слишком сильно, иначе он отломается, и потребуется новая плата.

При установке новой батареи убедитесь, что сторона с надписями по краям обращена к черному пластиковому держателю. Также убедитесь, что металлические контакты касаются батареи (при необходимости немного подогните их вперед).

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
