Замена оптического привода Mac mini Model A1283

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте лопатку в щель между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Лопатка должна упереться примерно на 1 см вниз.

Осторожно отогните лопатку наружу, чтобы немного расширить щель, и поднимите нижний корпус немного вверх.

На нижнем корпусе есть несколько пластиковых зажимов, которые вставляются в канал алюминиевого верхнего корпуса. Ваша цель — использовать лопатку, чтобы отодвинуть эти зажимы внутрь, освободив их из канала, одновременно осторожно поднимая нижний корпус.

Как только одна сторона будет свободна, поверните Mac mini и начните поднимать передний край.

Используйте такое же движение, чтобы отогнуть зажимы внутрь и поднять нижний корпус из верхнего корпуса.

Возможно, вам понадобится перемещать лопатку вдоль края, чтобы освободить все зажимы. Будьте терпеливы и делайте это постепенно.

Продолжайте работать вокруг периметра, освобождая зажимы вдоль последнего края.

Переверните Mac mini обратно и снимите верхний корпус с нижнего корпуса.

В следующих шагах вы будете удалять антенны AirPort и Bluetooth (показаны красным) из внутреннего каркаса. Будьте осторожны, так как поломка кронштейнов потребует замены внутреннего каркаса.

Сначала мы удалим антенну AirPort, расположенную в нижнем левом углу этого изображения.

Легко сожмите два зажимных рычага друг к другу и снимите антенну AirPort с ее стойки.

Сильное сжатие двух стоек может обеспечить их поломку. Работайте осторожно.

Во время повторной установки вам придется немного сжать две стойки вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Две платы антенны Bluetooth просто поднимаются с внутреннего каркаса.

Возьмите антенну Bluetooth, ближайшую к портам компьютера, за края платы и поднимите ее вертикально с внутреннего каркаса.

Тяните осторожно, так как она может сопротивляться и внезапно освободиться.

Удалите плату антенны, расположенную ближе к передней части mini, потянув ее вертикально с внутреннего каркаса.

Если необходимо, удалите кусок скотча, фиксирующий провода антенны к внутреннему каркасу.

Не забудьте запомнить пружины под каждой из трех плат антенн.

Используйте плоский конец лопатки, чтобы поднять разъем аудиошлейфа с аудиоплаты.

Удалите следующие четыре винта, крепящие внутренний каркас к нижнему корпусу:

Три винта Phillips длиной 6.7 мм #00

Один винт Phillips длиной 9.5 мм #00

Винт в нижнем правом углу этого изображения находится глубоко в внутреннем каркасе и длиннее других трех винтов. Фонарик и тонкая отвертка помогут при удалении.

Поднимите внутренний каркас с нижнего корпуса, начиная с заднего края, пока не почувствуете, как скрытый край соединителя на материнской плате отсоединится. Затем поднимите прямо вверх, следя за кабелями антенн Bluetooth и 802.11.

При сборке снова провод антенны wifi проходит внутрь вентиляции, после чего идет над верхней частью вентилятора.

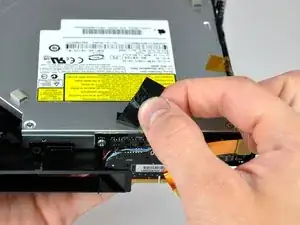

Используйте кончик лопатки, чтобы удалить черную изоленту, охватывающую соединительный блок и оптический привод.

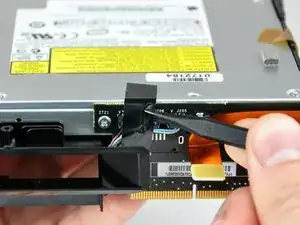

Используйте плоский конец лопатки, чтобы отключить аудиошлейф от соединительного блока.

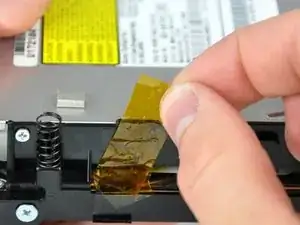

Если необходимо, удалите желтую клейкую ленту, закрывающую внутренний каркас и оптический привод.

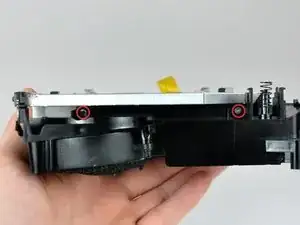

Удалите два винта Phillips, крепящих оптический привод к внутреннему каркасу.

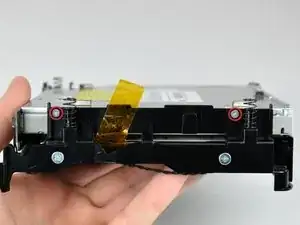

Поверните mini на 180 градусов и удалите два винта Phillips, крепящих оптический привод к внутреннему каркасу с другой стороны.

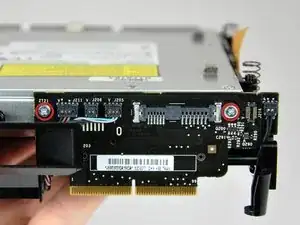

Удалите два винта Phillips, крепящих соединительный блок к оптическому приводу.

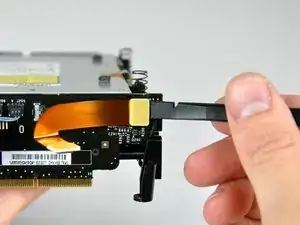

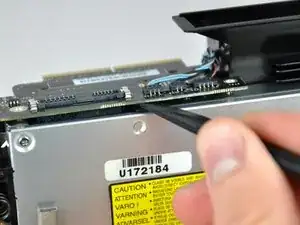

Вставьте плоский конец лопатки в щель между оптическим приводом и соединительной платой.

Аккуратно увеличьте щель, чтобы отсоединить оптический привод от соединительной платы.

Осторожно поднимите оптический привод из внутреннего каркаса.

Перенесите четыре пенопластовых амортизатора на заменяющий оптический привод.
