Замена динамика Mac mini модели A1283

Выключите Mac mini, отключите все кабели и переверните его.

Вставьте джимми в зазор между алюминиевой верхней крышкой и пластиковой нижней частью корпуса.

Джимми должен упреться примерно на 3/8" вниз.

Осторожно выгните джимми наружу, чтобы немного расширить зазор, и приподнимите нижнюю часть корпуса.

На нижней части корпуса есть несколько пластиковых защёлок, которые входят в канал в алюминиевой верхней крышке. Ваша задача — с помощью джимми сдвинуть эти защёлки внутрь настолько, чтобы освободить их из канала, одновременно аккуратно потягивая нижнюю часть корпуса вверх.

Когда одна сторона освободится, поверните Mac mini и начните поддевать передний край.

Используйте тот же приём поддевания, чтобы одновременно загибать защёлки внутрь и приподнимать нижнюю часть корпуса, выводя её из верхней крышки.

Возможно, придётся перемещать джимми вдоль края, чтобы поддеть все защёлки. Будьте терпеливы и делайте по чуть-чуть.

Продолжайте работать по периметру, освобождая защёлки вдоль последнего края.

Переверните Mac mini обратно и снимите верхнюю крышку с нижней части корпуса.

На следующих шагах вы будете снимать антенны AirPort и Bluetooth (показаны красным) с внутренней рамы. Будьте предельно осторожны, так как поломка кронштейнов потребует замены внутренней рамы.

Сначала снимем антенну AirPort, расположенную в левом нижнем углу на этом изображении.

Слегка сожмите два фиксирующих рычага друг к другу и снимите антенну AirPort с её штыря.

Чрезмерное сжатие двух штырей непременно отломит их от внутренней рамы. Работайте аккуратно.

При обратной установке вам придётся слегка сжать эти штыри, чтобы они вошли в отверстия на плате антенны AirPort.

Две платы Bluetooth-антенн просто снимаются с внутренней рамы.

Возьмите плату Bluetooth-антенны, ближайшую к стороне с портами, за края платы и потяните её прямо вверх, чтобы снять с внутренней рамы.

Тяните аккуратно, так как может возникнуть значительное сопротивление и внезапное освобождение.

Снимите плату антенны, расположенную у передней части mini, потянув её прямо вверх с внутренней рамы.

При необходимости удалите кусочек ленты, фиксирующий выводы антенны к внутренней раме.

Не забудьте сохранить пружины под каждой из трёх плат антенн.

Используйте плоский конец лопатки, чтобы поддеть разъём плоского аудиокабеля и приподнять его с аудиоплаты.

Удалите следующие четыре винта, фиксирующие внутреннюю раму к нижней части корпуса:

Три винта Phillips #00 длиной 6.7 мм

Один винт Phillips #00 длиной 9.5 мм

Винт в нижнем правом углу этого изображения глубоко утоплен в внутренней раме и длиннее остальных трёх винтов. При снятии помогут фонарик и тонкая отвёртка.

Поднимите внутреннюю раму с нижней части корпуса, начиная с заднего края, пока не почувствуете, как скрытый крайний разъём на материнской плате отсоединяется. Затем поднимите прямо вверх, не забывая про кабели Bluetooth и 802.11 антенн.

При сборке обратно кабель Wi‑Fi прокладывается к внутренней стороне вентиля и затем поверх вентиля.

Снимите два винта Phillips, соединяющие нижнюю сторону жёсткого диска с внутренней рамой.

Снимите два винта Phillips, фиксирующие боковую часть жёсткого диска к внутренней раме.

Используйте плоский конец лопатки, чтобы отодрать плату термодатчика жёсткого диска от клея, фиксирующего её к боковой стороне диска.

Снимите полоску ленты, удерживающую кабель термодатчика на жёстком диске, и удалите термодатчик с диска.

Необходимо перенести этот термодатчик в то же положение на новом жёстком диске.

Подвиньте жёсткий диск в сторону динамика, чтобы отсоединить его от платы соединителей.

Поднимите жёсткий диск с кромки, противоположной вентилятору, и выньте его из внутренней рамы.

Отключите разъём кабеля динамика от платы коммутации, приподняв его вверх от гнезда на плате.

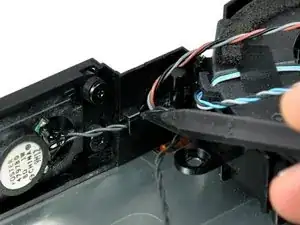

Используйте наконечник лопатки, чтобы вывести кабель динамика из зажима на внутренней рамке.

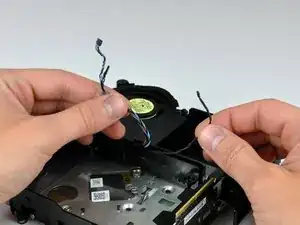

Выведите кабель динамика из канавки во внутренней рамке.

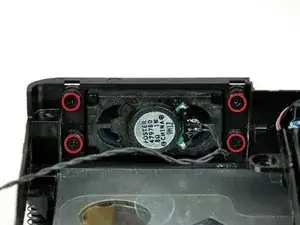

Снимите четыре винта с гроверной шляпкой Phillips, закрепляющие узел динамика во внутренней рамке.

Поднимите динамик из внутренней рамки.

При сборке убедитесь, что кабель динамика продет через отверстие во внутренней рамке до того, как вы затянете винты.
