Замена батареи PRAM в Mac mini модель A1283

Выключите Mac mini, отсоедините все кабели и переверните его.

Вставьте инструмент Джимми в зазор между алюминиевым верхним корпусом и пластиковым нижним корпусом.

Инструмент должен зайти примерно на 3/8 дюйма вниз.

Осторожно отогните инструмент Джимми наружу, чтобы немного расширить зазор, и приподнимите нижнюю часть корпуса.

На нижнем корпусе имеется несколько пластиковых защёлок, которые входят в пазы верхнего алюминиевого корпуса. Ваша задача — с помощью инструмента Джимми аккуратно поджать эти защёлки внутрь, чтобы освободить их из пазов, одновременно приподнимая нижний корпус.

После того как первая сторона будет освобождена, поверните Mac mini и начните поддевать передний край.

Используйте те же движения, чтобы одновременно поджимать защёлки внутрь и поднимать нижний корпус вверх, вынимая его из верхнего корпуса.

Возможно, потребуется перемещать инструмент Джимми вдоль края, чтобы поддеть все защёлки. Будьте терпеливы и работайте постепенно.

Продолжайте работать по периметру, освобождая защёлки на последнем краю.

Переверните Mac mini обратно и снимите верхнюю часть корпуса с нижней.

В следующих нескольких шагах Вы будете снимать антенны AirPort и Bluetooth (показаны красным) с внутренней рамы. Будьте предельно осторожны, так как поломка креплений потребует замены внутренней рамы.

Сначала мы снимем антенну AirPort, расположенную в левом нижнем углу на изображении.

Слегка сожмите два фиксирующих рычага вместе и снимите антенну AirPort с ее штырька.

Слишком сильное сжатие штырьков почти наверняка приведёт к их поломке. Работайте аккуратно.

При установке на место Вам нужно будет слегка сжать два штырька вместе, чтобы они вошли в отверстия на плате антенны AirPort.

Две платы антенны Bluetooth просто приподнимаются с внутренней рамы.

Возьмите плату антенны Bluetooth, расположенную ближе к разъёмам компьютера, за края и потяните вверх, снимая её с внутренней рамы.

Тяните аккуратно, так как может потребоваться значительное усилие, а освобождение происходит внезапно.

Снимите плату антенны в передней части мини, потянув её прямо вверх от внутренней рамы.

При необходимости снимите кусок ленты, фиксирующей провода антенны к внутренней раме.

Следите за тем, чтобы не потерять пружины, расположенные под каждой из трёх плат антенн.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём ленточного кабеля аудиосистемы от аудиоплаты.

Снимите следующие четыре винта, крепящих внутреннюю раму к нижнему корпусу:

Три винта Phillips #00 длиной 6,7 мм

Один винт Phillips #00 длиной 9,5 мм

Винт в правом нижнем углу на изображении глубоко утоплен во внутреннюю раму и длиннее трёх других. Для снятия используйте фонарик и тонкую отвёртку.

Поднимите внутреннюю раму с нижнего корпуса, начиная с заднего края, пока не почувствуете, что скрытый разъём на материнской плате отсоединился. Затем поднимите раму полностью, следя за кабелями антенн Bluetooth и 802.11.

При сборке провод Wi-Fi антенны прокладывается с внутренней стороны вентиляционного отверстия, а затем проходит сверху отверстия.

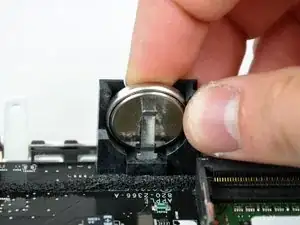

Сдвиньте батарею PRAM к центру логической платы и вытяните её из держателя. Вам нужно будет нажать батарею сильнее, чем ожидается, чтобы она выскочила.

Не сгибайте металлический язычок слишком сильно, иначе он сломается, и потребуется замена логической платы.

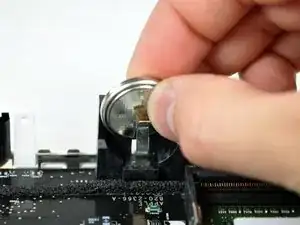

При установке новой батарейки убедитесь, что сторона с надписями по краям направлена к чёрному пластиковому держателю. Также убедитесь, что металлические контакты касаются батарейки (при необходимости подогните их вперёд).
