Замена блока питания Apple iPod Hi‑Fi

Размягчите клей, прогревая решётку феном в течение 5–10 минут.

Вы можете пропустить этот шаг, если у вас нет фена. Однако при пропуске следующий шаг займёт больше времени и будет сложнее выполнить.

Возьмите одну лопатку и вставьте её под решётку.

Используйте первую лопатку, чтобы приподнять решётку и освободить место для вставки второй.

Разрежьте клеевые соединения между решёткой и корпусом, перемещая одну лопатку по периметру и прорезая клей.

Используйте другую лопатку, чтобы приподнять решётку и видеть место работы.

Поскольку вы разрезаете клей, после сборки решётка может хуже держаться.

Снимите решётку с Apple iPod Hi‑Fi вручную.

Выверните все восемь винтов JIS #1 длиной 3,3 мм, удерживающих переднюю панель, вставив отвёртку в головку винта и вращая против часовой стрелки.

Выверните четыре винта JIS #1 длиной 3,3 мм, удерживающих большой динамик, вставив отвёртку в головку винта и вращая против часовой стрелки.

Выприте большой динамик металлической лопаткой по краю.

Медленно извлеките динамик из гнезда вручную.

Поворот динамика на бок значительно упростит этот шаг.

В этот момент динамик всё ещё подключён несколькими соединениями, поэтому полностью снять его пока не получится.

Нажмите на защёлку и потяните рукой, чтобы отсоединить кабель, соединяющий большой динамик с остальной частью устройства.

Полностью извлеките большой динамик и отложите в сторону.

Снимите сенсорное соединение, потянув его прямо рукой.

Снимите всю переднюю сборку, поддев её лопаткой и поднимая сборку рукой вверх к верхней части Hi‑Fi.

На этом этапе всё ещё остаются соединения, поэтому передняя сборка не отсоединится полностью от остальной части устройства.

Снимите зажимы для оставшихся двух динамиков, повторив шаг 6.

Отсоедините последнее соединение, которое соединяет динамики с блоком питания.

Полностью снимите переднюю панель.

При сборке порты отмечены «right» и «left», чтобы помочь подключить правый динамик к правому порту.

Положите устройство на спину так, чтобы док был от вас.

Отсоедините кабель, подключенный к вставке дока, потянув кабель прямо наружу.

Снимите золотую ленту, прикрепляющую вставку к корпусу.

Выверните три винта Phillips #1 длиной 2 мм, удерживающих вставки дока, вставив отвёртку в головку винта и вращая против часовой стрелки.

Снимите вставку дока вручную.

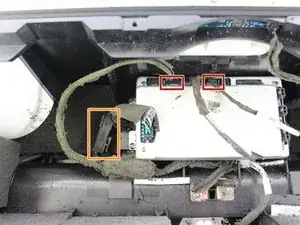

Отключите 2 кабеля на верхней части корпуса блока питания.

Отстегните скреплённые кабели слева от корпуса блока питания.

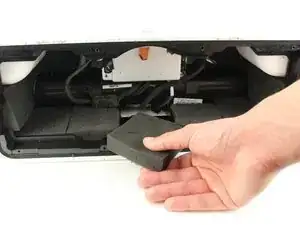

Извлеките среднюю пенопластовую панель со стороны корпуса, ближайшей к вам, потянув пену рукой.

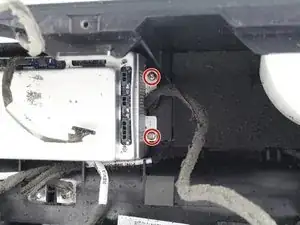

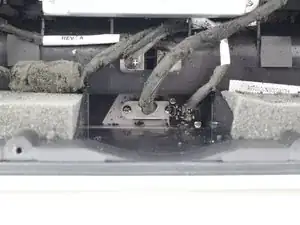

Выверните два винта Phillips #1 длиной 2 мм у заднего разъёма питания, вставив отвёртку в головку винта и вращая против часовой стрелки.

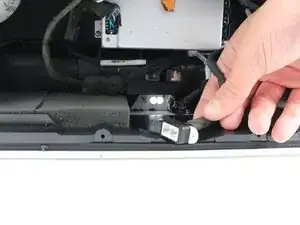

Вытяните разъём питания прямо из гнезда рукой. Разъём должен вынуться легко.

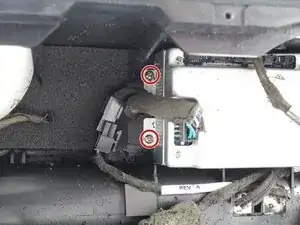

Выверните четыре винта Phillips #1 длиной 2 мм с основания корпуса блока питания, вставив отвёртку в головку винта и вращая против часовой стрелки.

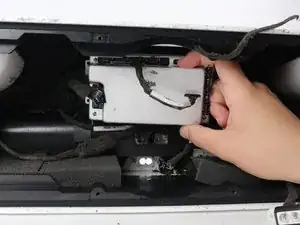

Извлеките корпус блока питания вручную.
