Замена узла вентилятора MacBook Pro 16" 2021

Полностью выключите питание и отключите MacBook Pro от кабеля питания перед началом. Закройте дисплей и переверните ноутбук вверх дном.

Используйте отвертку P5 Pentalobe, чтобы выкрутить восемь винтов, крепящих нижнюю крышку:

Четыре винта 9.1 мм

Четыре винта 5 мм

В ходе этого ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается точно на своё место, чтобы избежать повреждения устройства.

Поместите присоску у переднего края нижней крышки, между отверстиями для винтов.

Подтяните присоску вверх, чтобы создать небольшой зазор под нижней крышкой.

Вставьте пластину для вскрытия в созданный зазор.

Проведите пластиной вокруг ближайшего угла, затем до половины вдоль боковой стороны MacBook Pro.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать щелчок освобождения защёлки.

Повторите предыдущий шаг с другой стороны, используя пластину для вскрытия, чтобы освободить вторую защёлку.

Плотно потяните, чтобы сдвинуть нижнюю крышку к переднему краю MacBook (в сторону, противоположную петлям), чтобы отделить последние защёлки, фиксирующие нижнюю крышку.

Сначала потяните за один угол, затем за другой.

Тяните вбок — не вверх.

Для этого может потребоваться значительная сила.

Снимите нижнюю крышку.

Для установки нижней крышки:

Установите её на место и совместите скользящие защёлки возле петли дисплея. Надавите и сдвиньте крышку в сторону петли. Она перестанет скользить, когда защёлки войдут в зацепление.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка выглядит правильно выровненной, сильно нажмите на крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Отогните любую ленту, закрывающую разъём кабеля данных плат батареи на плате логики.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на ZIF-разъёме кабеля данных плат батареи.

Отключите кабель данных плат батареи, сдвинув его из гнезда на плате логики.

Используйте отвертку T3 Torx, чтобы выкрутить два винта длиной 2.1 мм, крепящих скобу кабеля трекпада к плате логики.

Используйте пинцет или пальцы, чтобы снять скобу кабеля трекпада.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс‑разъём кабеля трекпада от платы логики.

Чтобы заново подсоединить такие пресс‑разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Кабель трекпада слабо приклеен к рамке.

Отделите кабель трекпада от устройства, аккуратно разъединяя клей.

Отогните любую ленту, закрывающую разъём кабеля данных плат батареи под большим плоским винтом.

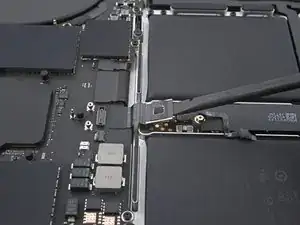

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на ZIF‑разъёме для кабеля данных плат батареи.

Отключите кабель данных плат батареи, сдвинув его из гнезда на плате батареи.

Кабель передачи данных платы батареи слабо приклеен к устройству.

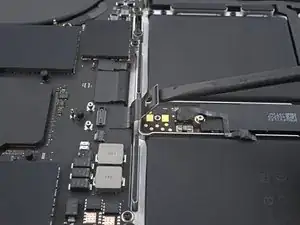

Сдвиньте пинцет с тупыми кончиками под участки с клеем, чтобы отделить кабель от корпуса.

Снимите кабель передачи данных платы батареи.

Используйте отвертку T5 Torx, чтобы выкрутить панкейк-винт длиной 3,9 мм, который фиксирует разъем питания батареи.

Используйте лопаточку, чтобы приподнять разъем питания батареи и отключить батарею.

Приподнимите разъем достаточно высоко, чтобы он не касался гнезда во время работы. Если он случайно замкнётся, это может повредить ваш MacBook Pro.

Используйте отвертку T3 Torx, чтобы удалить три винта длиной 2,1 мм, фиксирующие кронштейн антенны и крышку коаксиального кабеля на раме.

С помощью пинцета или пальцев снимите крышку поверх коаксиальных кабелей антенной планки.

Используйте кончик лопаточки, чтобы поддеть и отсоединить коаксиальный кабель антенной планки.

Повторите для двух других кабелей.

При сборке эти разъёмы могут быть трудно подсоединить. Удерживайте каждый разъем на месте над его гнездом и надавите плоской частью лопаточки. Разъем должен защёлкнуться.

Используйте отвертку T3 Torx, чтобы удалить четыре винта длиной 2,1 мм, фиксирующие крышки кабелей дисплея.

С помощью пинцета или пальцев снимите две крышки кабелей дисплея с логической платы.

Используйте плоский конец лопаточки, чтобы поддеть и отсоединить два правых прижимных разъёма кабелей дисплея, закреплённых на логической плате.

Повторите предыдущую процедуру отсоединения для оставшегося прижимного разъёма.

Отодвиньте любую ленту, закрывающую разъём кабеля микрофона.

Используйте лопаточку, чтобы аккуратно поднять фиксирующую планку ZIF-разъёма кабеля микрофона.

Отключите кабель микрофона, выскользнувшим его из гнезда на логической плате.

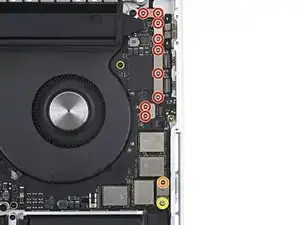

Используйте отвертку T3 Torx, чтобы удалить 11 винтов, фиксирующих правые крышки кабелей на раме:

Девять винтов по 2,1 мм

Один винт 2 мм

Один винт 3,5 мм

С помощью пинцета или пальцев снимите пять правых крышек кабелей.

Используйте плоский конец лопаточки, чтобы поддеть и отсоединить прижимной разъём правого динамика.

Используйте лопаточку, чтобы поддеть и отсоединить прижимной разъём разъёма наушников.

Используйте лопаточку, чтобы поддеть и отсоединить два прижимных разъёма правых портов USB-C.

Используйте лопаточку, чтобы поддеть и отсоединить прижимной разъём порта MagSafe.

Используйте лопаточку, чтобы поддеть и отсоединить прижимной разъём датчика угла крышки.

Используйте отвертку T3 Torx, чтобы удалить шесть винтов, фиксирующих левые крышки кабелей на раме:

Четыре винта по 2,1 мм

Один винт 2 мм

Один винт 3,6 мм

С помощью пинцета или пальцев снимите три левые крышки кабелей.

Используйте плоский конец лопаточки, чтобы поддеть и отсоединить прижимной разъём левого динамика.

Используйте лопатку, чтобы поддеть и отключить надавливающий разъём левого порта USB-C.

Используйте лопатку, чтобы поддеть и отключить надавливающий разъём датчика Touch ID.

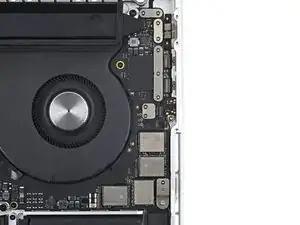

Отогните всю ленту, покрывающую коннекторы кабелей клавиатуры и подсветки клавиатуры.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую защёлку на двух ZIF‑разъёмах для кабелей клавиатуры.

Отключите кабели клавиатуры и подсветки клавиатуры, сдвинув их из гнёзд на плате логики.

Отогните всю ленту, покрывающую разъём кабеля правого вентилятора.

Используйте лопатку, чтобы аккуратно приподнять фиксирующую защёлку на ZIF‑разъёме для кабеля правого вентилятора.

Отключите кабель правого вентилятора, сдвинув его из гнезда на плате логики.

Кабель правого вентилятора слабо приклеен к плате логики.

Оттяните кабель вентилятора от платы логики пинцетом, чтобы отделить клей.

Кабели вентиляторов чрезвычайно деликатны и легко рвутся; при их изгибе инструментами действуйте осторожно.

Повторите предыдущую операцию по отключению и отгибанию для кабеля левого вентилятора.

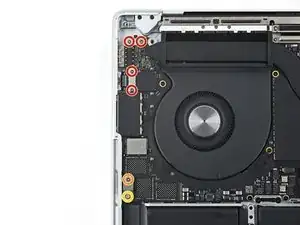

Используйте отвёртку T5 Torx, чтобы извлечь десять винтов, крепящих плату логики к раме:

Шесть винтов 3.8 мм

Четыре винта 4.6 мм

Используйте шестигранную отвёртку 4 мм, чтобы удалить два винта 6 мм, крепящие плату логики к раме.

Используйте отвёртку T6 Torx, чтобы удалить два винта 6 мм, крепящих радиатор к плате логики и раме.

Вставьте лопатку между правой стороной платы логики и рамой.

Подденьте лопаткой, чтобы освободить плату логики из фиксаторов.

Вставьте лопатку между нижней частью платы логики и рамой.

Подденьте лопаткой, чтобы освободить плату логики из фиксаторов.

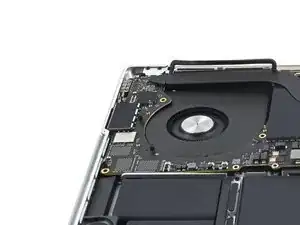

Аккуратно приподнимите плату логики за её правую сторону, чтобы полностью освободить фиксаторы.

Если кажется, что её не получается вынуть, проверьте, что все кабели отключены.

Оттяните плату логики от левой стороны устройства, чтобы отделить порты HDMI и SDXC от их пазов в раме.

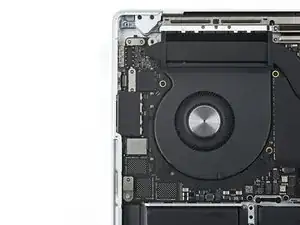

Снимите плату логики.

При повторной установке платы логики вставляйте сначала левую сторону, чтобы правильно расположить порты HDMI и SDXC.

Сожмите порт HDMI пальцами, чтобы немного уменьшить его и вставить в выемку. Иначе плата логики не сядет корректно.

Убедитесь, что все разъёмы находятся над платой логики перед её закреплением в раме.

Если возникают трудности с позиционированием разъёмов, используйте ленту, чтобы зафиксировать их в стороне.

Используйте лопатку, чтобы снять четыре крышки винтов.

Кабели обоих вентиляторов слабо приклеены к раме.

Вставьте кончик медиатора между кабелем вентилятора и рамой.

Проведите медиатором вдоль краёв кабеля, чтобы отделить клей.

Используйте Torx‑отвёртку, чтобы удалить следующие винты, крепящие вентиляторы к раме:

Четыре винта T3 3.3 мм

Четыре винта T5 3 мм

Снимите вентиляторы.
