Замена узла GPU iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразным шлицем, крепящие лючок доступа к iMac.

Оба винта остаются зафиксированными в лючке доступа.

Снимите лючок доступа.

Снимите следующие винты вдоль нижнего края iMac:

Три 6 мм винта T8 Torx

Один 8 мм винт T8 Torx

Положите iMac упором на подставку на ровную поверхность.

Чтобы приподнять переднюю панель корпуса от iMac, выполните одновременно:

Используйте большие пальцы, чтобы вдавить рычаги оперативной памяти и прижать iMac.

Используйте указательные пальцы, чтобы потянуть небольшой мостик материала на передней панели корпуса к себе.

Поднимите переднюю панель корпуса указательными пальцами вверх.

Когда небольшой мостик материала освободится от рычагов оперативной памяти, поднимите переднюю панель за нижний край так, чтобы она немного вышла за нижнюю кромку задней крышки.

Откиньте переднюю панель от задней крышки и поверните её от нижнего края iMac, учитывая подключённые кабели камеры и микрофона, которые остаются присоединёнными к её верхнему краю.

Третья фотография показывает верхние кронштейны передней панели и вырезы для них в верхней кромке задней крышки iMac.

Не снимайте полностью переднюю панель — она всё ещё подключена кабелями камеры и микрофона.

При необходимости снимите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен у внутренней верхней кромки iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупки и легко гнутся. Снимайте аккуратно.

Отклейте две выделенные лепестковые экраны EMI от рамы ЖК-экрана.

Снимите два винта T6 Torx, фиксирующие кабель данных дисплея на логической плате.

Потяните чёрную пластиковую планку, прикреплённую к разъёму кабеля данных дисплея, чтобы отсоединить его от логической платы.

Используйте кончики пальцев, чтобы вытянуть обе стороны широкого разъёма инвертора из его гнезда на логической плате.

Освободите инверторный кабель из его положения рядом с вентилятором процессора.

Перед выполнением этого шага рекомендуется положить iMac упором на подставку на стол, чтобы экран не упал.

Снимите восемь винтов T8 Torx, крепящих узел дисплея к задней крышке.

Удобно использовать тонкую намагниченную отвёртку для извлечения этих винтов.

Снимите узел дисплея с iMac.

Отклейте кусок EMI-ленты, соединяющий нижний край правого динамика с металлической рамой iMac.

Отклейте ленту от нижнего угла правого динамика.

Освободите кабель правого динамика из зазора между логической платой и вентилятором оптического привода.

Отключите кабель от логической платы.

Снимите 26 мм винт T10 Torx, крепящий правый динамик к iMac.

Оттяните правый динамик от логической платы и извлеките его из iMac.

Используя плоский конец лопатки, подденьте оба антеннных разъёма с их гнёзд на плате AirPort.

Чёрная антенна присоединяется ближе всего к нижней кромке iMac.

Используйте оба кончика пальцев, чтобы отключить кабель камеры и микрофона от его гнезда на логической плате.

Тяните разъём перпендикулярно поверхности логической платы.

Потяните разъём вентилятора оптического привода к верхнему краю iMac, чтобы отключить его от логической платы.

Потяните разъём левого динамика к верхнему краю iMac, чтобы отключить его от логической платы.

Потяните разъем температурного датчика оптического привода в правую сторону iMac, чтобы отсоединить его от гнезда.

При необходимости снимите полоску ленты, закрывающую разъем оптического привода.

Осторожно потяните фиксатор кабеля в ZIF-гнезде кабеля оптического привода в правую сторону iMac.

Фиксатор должен сдвинуться примерно на 1 мм и остановиться. Не пытайтесь снять фиксатор.

Вытяните ленточный кабель оптического привода из гнезда, осторожно, чтобы не порвать его.

Отсоедините кабели температурного датчика жёсткого диска и вентилятора жесткого диска от логической платы, потянув их разъемы к верхнему краю iMac.

Потяните разъем вентилятора ЦПУ влево, к левому краю iMac, чтобы отсоединить его от логической платы.

Отключите кабель кнопки питания от логической платы.

Потяните его разъем перпендикулярно лицевой поверхности логической платы.

Используйте плоский конец лопатки, чтобы отжать единственную антенну Bluetooth от ее гнезда на плате Bluetooth.

Потяните кабель датчика окружающей температуры перпендикулярно лицевой поверхности логической платы, чтобы отсоединить его от гнезда.

Отсоедините кабель питания DC-In от логической платы, потянув кабель в правую сторону iMac при нажатии на механизм блокировки.

Полезно использовать лопатку и поддевать попеременно с разных сторон разъема, чтобы «вывести» его из гнезда.

Потяните SATA-кабель данных жёсткого диска перпендикулярно лицевой поверхности логической платы, чтобы отсоединить его от гнезда.

Чтобы не повредить гнездо на логической плате, рекомендуется использовать металлическую лопатку для помощи при разъединении SATA-кабеля и его гнезда.

Отклейте поролоновую ленту с верхнего края каркаса радиатора.

Снимите следующие десять винтов:

Три винта T10 Torx мелкой резьбы длиной 6,6 мм

Три винта T10 Torx крупной резьбы длиной 7 мм

Два винта T10 Torx крупной резьбы длиной 9,3 мм

Два винта T10 Torx крупной резьбы длиной 5,3 мм

Оттяните правый край логической платы немного от задней крышки, чтобы вывести задние порты ввода-вывода из их рамки.

Наклоните верхний край платы от задней крышки и вынимите сборку логической платы из задней крышки, следя за тем, чтобы кабели не застряли.

При повторной установке логической платы полезно временно зафиксировать кабели лентой, чтобы убрать их с пути, пока плата не сядет на место в задней крышке.

При сборке логической платы обратите внимание на положение разъемов ввода-вывода. Когда плата снова окажется в корпусе, вставьте USB- или Thunderbolt-кабель в один из разъемов для точной выравнивания.

Снимите короткий винт T10 Torx, фиксирующий радиатор GPU к металлическому каркасу логической платы.

На этой фотографии верхний край логической платы расположен ближе к нижней части изображения.

Отключите кабель температурного датчика GPU от логической платы.

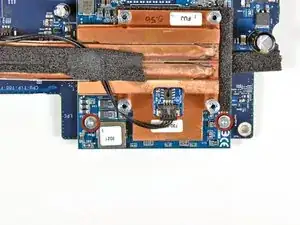

Снимите два винта T8 Torx, фиксирующие GPU к логической плате.

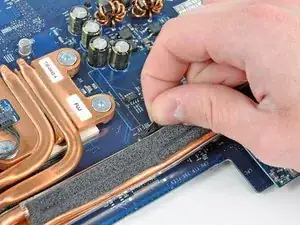

Наклоните верхний край GPU от логической платы и выньте его из гнезда на плате.

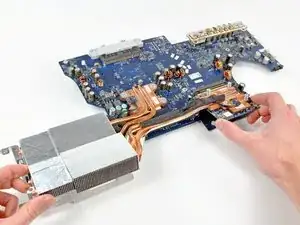

Снимите сборку GPU.
