iMac Intel 24" EMC 2111 Замена процессора
Используйте это руководство, чтобы заменить процессор.
Шаг 1

Ослабьте два винта с крестообразным шлицем, фиксирующие лючок доступа на вашем iMac.
Оба винта остаются захваченными в лючке доступа.
Снимите лючок доступа.
Шаг 2

Удалите следующие винты вдоль нижнего края вашего iMac:
Три винта T8 Torx длиной 6 мм
Один винт T8 Torx длиной 8 мм
Шаг 3

Положите iMac лицевой стороной вверх и опустите подставку на ровную поверхность.
Чтобы поднять переднюю рамку с iMac, одновременно:
Надавите большим пальцем на фиксаторы оперативной памяти и удерживайте iMac прижатым.
Укажите указательными пальцами и потяните за небольшой мостик материала на передней рамке в вашу сторону.
Поднимите переднюю рамку указательными пальцами.
Как только небольшой мостик материала освободит фиксаторы оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы она освободила нижний край задней крышки.
Шаг 4


Поднимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая кабели камеры и микрофона, всё ещё подключённые к её верхнему краю.
На третьей фотографии показаны верхние кронштейны передней рамки и вырезы для них в верхнем крае задней крышки iMac.
Не снимайте полностью переднюю рамку — она всё ещё прикреплена кабелями камеры и микрофона.
Шаг 5

При необходимости снимите полоску ленты, закрывающую разъём кабеля микрофона.
Разъём микрофона находится рядом с внутренней частью верхнего края вашего iMac.
Шаг 6


Отключите кабель микрофона.
Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.
Разъём кабеля камеры и гнездо хрупкие и легко гнутся. Снимайте осторожно.
Шаг 7

Отклейте две выделенные вкладки экранирующей ленты от рамы ЖК-экрана.
Шаг 8

Удалите два винта T6 Torx, крепящие кабель данных дисплея к логической плате.
Шаг 9

Потяните за чёрную пластиковую язычок, прикреплённую к разъёму кабеля данных дисплея, чтобы отключить его от логической платы.
Шаг 10

Используйте кончики пальцев, чтобы вытащить обе стороны широкого разъёма кабеля инвертора из его гнезда на логической плате.
Выведите кабель инвертора из его положения рядом с вентилятором процессора.
Шаг 11

Перед выполнением этого шага рекомендуется положить iMac подставкой вниз на стол, чтобы избежать падения дисплея.
Удалите восемь винтов T8 Torx, крепящих сборку дисплея к задней крышке.
Удобно использовать тонкую намагниченную отвертку для извлечения этих винтов.
Шаг 12

Снимите сборку дисплея с iMac.
Шаг 13

Отклейте кусок экранирующей ленты, соединяющей нижний край правого динамика с металлической рамой iMac.
Отклейте ленту от нижнего угла правого динамика.
Шаг 14

Выведите кабель правого динамика из промежутка между логической платой и вентилятором оптического привода.
Отключите кабель от логической платы.
Шаг 15

Удалите винт T10 Torx длиной 26 мм, фиксирующий правый динамик в iMac.
Шаг 16

Оттяните правый динамик от логической платы и извлеките его из iMac.
Шаг 17

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и освободить их из гнезд на плате AirPort.
Чёрная антенна подключается ближе всего к нижнему краю iMac.
Шаг 18

Используйте оба кончика пальцев, чтобы отключить кабель камеры и микрофона от его гнезда на логической плате.
Тяните разъём перпендикулярно поверхности логической платы.
Шаг 19

Потяните разъём вентилятора оптического привода в направлении верхнего края iMac, чтобы отключить его от логической платы.
Шаг 20

Потяните разъём левого динамика в направлении верхнего края iMac, чтобы отключить его от логической платы.
Шаг 21

Оттяните разъём температурного датчика оптического привода вправо по отношению к корпусу iMac, чтобы отсоединить его от гнезда.
Шаг 22

При необходимости удалите полоску ленты, закрывающую разъём оптического привода.
Шаг 23


Осторожно потяните фиксатор кабеля в ZIF-гнезде шлейфа оптического привода вправо по отношению к корпусу iMac.
Фиксатор должен сместиться примерно на 1 мм и остановиться. Не пытайтесь удалить фиксатор.
Вытащите шлейф оптического привода из гнезда, осторожно, чтобы не порвать его.
Шаг 24

Отключите кабели температурного датчика жесткого диска и вентилятора жесткого диска от платы логики, потянув их разъёмы к верхнему краю iMac.
Шаг 25

Потяните разъём вентилятора ЦПУ влево по отношению к корпусу iMac, чтобы отсоединить его от платы логики.
Шаг 26

Отключите кабель кнопки питания от платы логики.
Потяните его разъём перпендикулярно плоскости платы логики.
Шаг 27

Используйте плоский край лопатки, чтобы отжать единственную антенну Bluetooth от её разъёма на плате Bluetooth.
Шаг 28

Потяните кабель датчика температуры окружающей среды перпендикулярно плоскости платы логики, чтобы отсоединить его от гнезда.
Шаг 29

Отключите кабель питания DC-In от платы логики, потянув кабель вправо по отношению к корпусу iMac и нажимая на фиксатор.
Удобно использовать лопатку и поочередно поддевать стороны разъёма, чтобы «вывести» его из гнезда.
Шаг 30


Потяните кабель данных SATA жесткого диска перпендикулярно плоскости платы логики, чтобы отсоединить его от гнезда.
Чтобы не повредить гнездо на плате логики, рекомендуется использовать металлическую лопатку, чтобы помочь отделить кабель SATA от гнезда.
Шаг 31

Снимите пенную ленту с верхнего края каркаса радиатора.
Шаг 32

Удалите следующие десять винтов:
Три винта T10 Torx мелкой резьбы, длиной 6,6 мм
Три винта T10 Torx крупной резьбы, длиной 7 мм
Два винта T10 Torx крупной резьбы, длиной 9,3 мм
Два винта T10 Torx крупной резьбы, длиной 5,3 мм
Шаг 33

Оттяните правый край платы логики чуть в сторону от задней крышки, чтобы освободить порты задней панели от рамки.
Наклоните верхний край платы от задней крышки и извлеките сборку платы логики из задней крышки, следя за тем, чтобы кабели не застряли.
При установке платы логики обратно полезно временно зафиксировать кабели лентой, чтобы они не мешали, пока плата не сядет на место в задней крышке.
При сборке платы логики обращайте внимание на положение разъёмов ввода-вывода. Когда плата установлена в корпус, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точной выверки положения.
Шаг 34

Используйте острый конец лопатки, чтобы вытолкнуть разъём кабеля температурного датчика ЦПУ из его гнезда на плате логики.
Полезно поочередно подталкивать разъём с разных сторон, чтобы «вытять» его из гнезда.
Шаг 35

Переверните плату логики так, чтобы сторона радиатора была внизу.
Удалите следующие винты T10 Torx.
Один короткий винт возле конца радиатора.
Четыре винта вокруг процессора.
Возможно, потребуется использовать отвёртку #1 Phillips, чтобы зафиксировать пружинящие стойки винтов, пока вы отворачиваете четыре винта вокруг процессора.
Шаг 36

Снимите радиатор процессора с платы логики.
Перед повторной установкой радиатора процессора обязательно нанесите новый слой теплопроводящей пасты. У нас есть руководство, которое облегчает эту процедуру.
Шаг 37

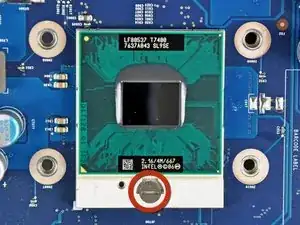

Используйте небольшую плоскую отвертку, чтобы повернуть замок процессора на 180 градусов против часовой стрелки.
Не пытайтесь поворачивать замок более чем на 180 градусов.

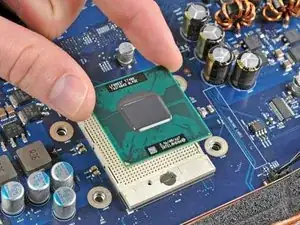

Поднимите процессор строго вверх из его разъёма.
При установке нового процессора убедитесь, что маленький золотой треугольник в одном углу нового процессора находится в той же позиции, что и у старого.
Перед установкой радиатора процессора обязательно нанесите новый слой теплопроводящей пасты.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
