Замена кабеля инвертора iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразным шлицем, крепящих дверь доступа к вашему iMac.

Оба винта остаются прикрепленными к двери доступа.

Снимите дверь доступа.

Удалите следующие винты вдоль нижнего края вашего iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм

Положите ваш iMac экраном вниз на ровную поверхность.

Чтобы снять переднюю рамку с iMac, одновременно:

Используйте большие пальцы, чтобы нажать на опоры для ОЗУ и удерживать iMac.

Используйте указательные пальцы, чтобы потянуть небольшую перемычку материала на передней рамке к себе.

Поднимите переднюю рамку указательными пальцами.

Как только небольшая перемычка материала освободится от опор для ОЗУ, поднимите переднюю рамку с нижнего края так, чтобы она освободила нижний край задней крышки.

Поднимите переднюю рамку с задней крышки и поверните её от нижнего края iMac, учитывая кабели камеры и микрофона, которые все еще подключены к её верхнему краю.

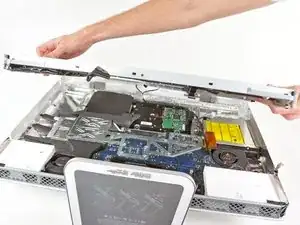

На третьем изображении показаны верхние крепления передней рамки и их пазы, вырезанные в верхнем крае задней крышки iMac.

Не снимайте полностью переднюю рамку, так как она всё еще подключена кабелями камеры/микрофона.

При необходимости снимите ленту, закрывающую разъем кабеля микрофона.

Разъем микрофона расположен ближе к внутренней стороне верхнего края вашего iMac.

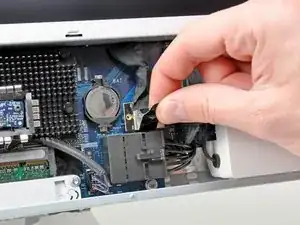

Отключите кабель микрофона.

Отключите кабель камеры, потянув разъем от гнезда на плате камеры.

Разъем и гнездо кабеля камеры являются деликатными и легко сгибаются. Удаляйте с осторожностью.

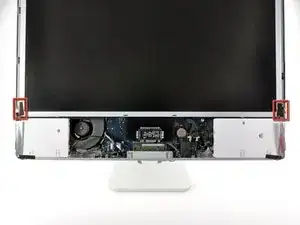

Снимите две выделенные вкладки экранирования EMI с рамки ЖК-дисплея.

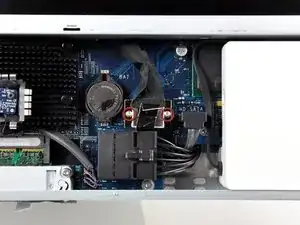

Удалите два винта T6 Torx, крепящих кабель данных дисплея к материнской плате.

Потяните черную пластиковую вкладку, прикрепленную к разъему кабеля данных дисплея, чтобы отключить его от материнской платы.

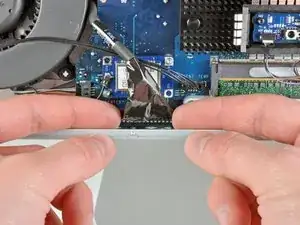

Используйте кончики пальцев, чтобы вытащить обе стороны широкого разъема кабеля инвертора из гнезда на материнской плате.

Пропустите кабель инвертора из его положения рядом с вентилятором ЦП.

Перед выполнением этого шага мы рекомендуем положить ваш iMac экраном вниз на стол, чтобы избежать падения дисплея.

Удалите восемь винтов T8 Torx, крепящих сборку дисплея к заднему корпусу.

Полезно использовать тонкую магнитную отвертку для удаления этих винтов.

Снимите сборку дисплея с iMac.

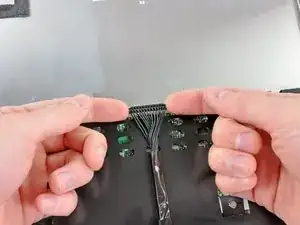

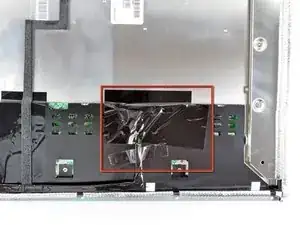

Удалите большой кусок ленты, закрывающей разъем кабеля инвертора, и любую ленту, крепящую кабель к плате инвертора.

Поднимите разъем кабеля инвертора прямо вверх из его гнезда на плате инвертора.

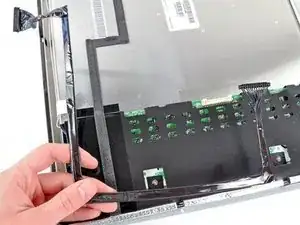

Удалите кабель инвертора из ЖК-дисплея.
