Замена платы ИК-приёмника iMac Intel 24" EMC 2111

Ослабьте два винта Phillips, крепящие сервисную дверцу к iMac.

Оба винта остаются зафиксированными в сервисной дверце.

Снимите сервисную дверцу.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx, 6 мм

Один винт T8 Torx, 8 мм

Положите iMac лицевой стороной вниз на ровную поверхность, опирая на подставку.

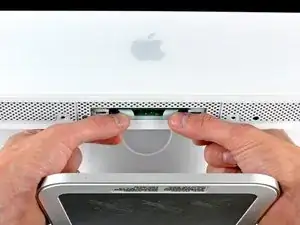

Чтобы приподнять передний ободок корпуса, одновременно:

Используйте большие пальцы, чтобы нажать на фиксаторы оперативной памяти и удерживать iMac.

Используйте указательные пальцы, чтобы потянуть маленький мостик материала на переднем ободке корпуса к себе.

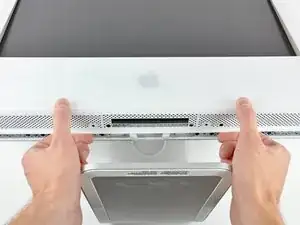

Поднимите передний ободок корпуса указательными пальцами.

Когда маленький мостик материала освободится от фиксаторов оперативной памяти, приподнимите передний ободок за нижний край настолько, чтобы он освободил нижнюю кромку задней панели.

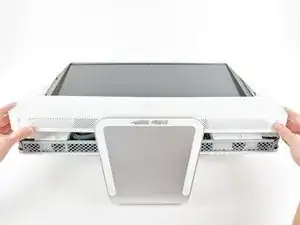

Снимите передний ободок с задней панели и отведите его от нижнего края iMac, соблюдая осторожность с кабелями камеры и микрофона, всё ещё прикреплёнными к его верхнему краю.

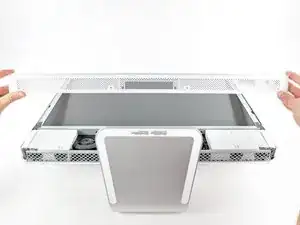

Третье изображение показывает верхние кронштейны переднего ободка и вырезы для них в верхней кромке задней панели iMac.

Не снимайте передний ободок полностью, он всё ещё прикреплён кабелями камеры и микрофона.

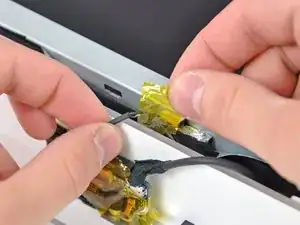

При необходимости удалите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен вблизи внутренней части верхнего края iMac.

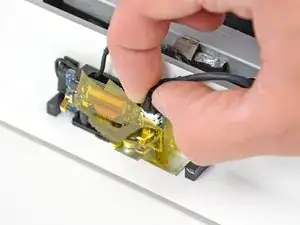

Отключите кабель микрофона.

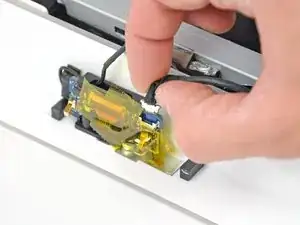

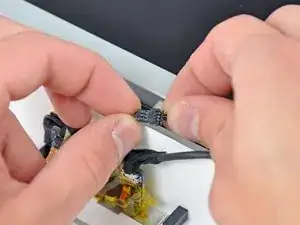

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём и гнездо кабеля камеры хрупкие и легко гнутся. Снимайте с осторожностью.

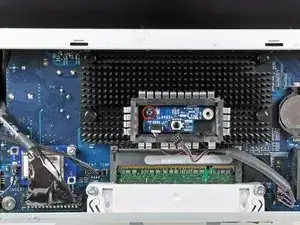

Плата ИК-приёмника расположена над разъёмом модулей оперативной памяти, ближе к нижней центральной части iMac.

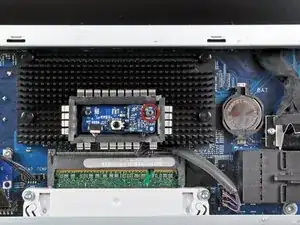

Удалите один винт T6 Torx, крепящий маленькую плату ИК-приёмника.

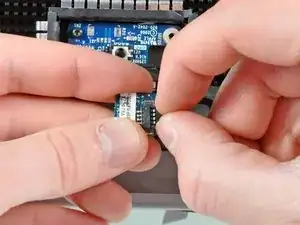

Слегка оттяните маленькую плату ИК-приёмника от iMac и отключите её кабель.

Отложите плату в сторону.

Удалите оставшийся винт T6 Torx, крепящий вторую плату ИК-приёмника к плате логики.

Выведите кабели ИК-приёмника из-под металлического экрана за платой и снимите экран с iMac.

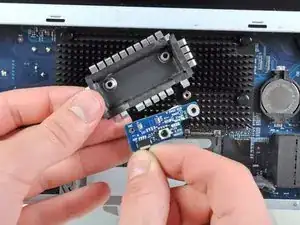

Отключите вторую плату ИК-приёмника и удалите её из iMac.
