iMac Intel 24" EMC 2111 Замена радиатора процессора

Используйте это руководство, чтобы снять радиатор процессора.

Шаг 1

Ослабьте два винта с крестообразным шлицем, фиксирующие дверцу доступа к вашему iMac.

Оба винта остаются зафиксированными в дверце доступа.

Снимите дверцу доступа.

Шаг 2

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx, 6 мм

Один винт T8 Torx, 8 мм

Шаг 3

Положите iMac стойкой вниз на ровную поверхность.

Чтобы приподнять переднюю рамку корпуса iMac, одновременно:

Нажмите большим пальцем на защёлки для оперативной памяти и удерживайте iMac вниз.

Указательными пальцами потяните маленький мостик материала на передней рамке корпуса на себя.

Поднимите переднюю рамку корпусa указательными пальцами.

Как только маленький мостик материала освободится от защёлок для оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы она освободилась от нижнего края задней крышки.

Шаг 4

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая кабели камеры и микрофона, всё ещё подключённые к её верхнему краю.

Третье изображение показывает верхние крепления передней рамки и вырезы для них в верхнем крае задней крышки iMac.

Не снимайте переднюю рамку полностью, она всё ещё прикреплена кабелями камеры и микрофона.

Шаг 5

Если необходимо, удалите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен рядом с внутренней частью верхнего края iMac.

Шаг 6

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупкие и легко гнутся. Снимайте с осторожностью.

Шаг 7

Отклейте две отмеченные вкладки экранирующей фольги от рамки ЖК-экрана.

Шаг 8

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея к логической плате.

Шаг 9

Потяните чёрную пластиковую вкладку, прикреплённую к разъёму кабеля данных дисплея, чтобы отключить его от логической платы.

Шаг 10

С помощью кончиков пальцев вытащите обе стороны широкого разъёма кабеля инвертора из его гнезда на логической плате.

Выведите кабель инвертора из его расположения рядом с вентилятором процессора.

Шаг 11

Перед выполнением этого шага рекомендуется положить iMac стойкой вниз на стол, чтобы избежать падения дисплея.

Удалите восемь винтов T8 Torx, фиксирующих узел дисплея к задней крышке.

Полезно использовать тонкую магнитную отвертку для извлечения этих винтов.

Шаг 12

Снимите узел дисплея с iMac.

Шаг 13

Отклейте кусок экранирующей ленты, соединяющей нижний край правого динамика с металлической рамой iMac.

Отклейте ленту от нижнего угла правого динамика.

Шаг 14

Выведите кабель правого динамика из промежутка между логической платой и вентилятором оптического привода.

Отключите кабель от логической платы.

Шаг 15

Удалите винт T10 Torx, 26 мм, фиксирующий правый динамик к iMac.

Шаг 16

Отодвиньте правый динамик от логической платы и извлеките его из iMac.

Шаг 17

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и снять их с гнёзд на плате AirPort.

Чёрная антенна присоединяется ближе всего к нижнему краю iMac.

Шаг 18

Используя оба кончика пальцев, отключите разъём кабеля камеры и микрофона от его гнезда на логической плате.

Тяните разъём перпендикулярно плоскости логической платы.

Шаг 19

Потяните разъём вентилятора оптического привода в направлении к верхнему краю iMac, чтобы отключить его от логической платы.

Шаг 20

Потяните разъём левого динамика в направлении к верхнему краю iMac, чтобы отключить его от логической платы.

Шаг 21

Аккуратно потяните соединитель датчика температуры оптического привода в сторону правого края iMac, чтобы отключить его от разъёма.

Шаг 22

При необходимости удалите полоску ленты, закрывающую разъём оптического привода.

Шаг 23

Осторожно потяните фиксатор кабеля на ZIF-разъёме ленточного кабеля оптического привода в сторону правого края iMac.

Фиксатор должен переместиться примерно на 1 мм и остановиться. Не пытайтесь полностью снять фиксатор.

Выньте ленточный кабель оптического привода из его разъёма, стараясь не порвать его.

Шаг 24

Отключите кабели датчика температуры жёсткого диска и вентилятора жёсткого диска от логической платы, потянув их разъёмы в сторону верхнего края iMac.

Шаг 25

Потяните разъём вентилятора ЦП в сторону левого края iMac, чтобы отключить его от логической платы.

Шаг 26

Отключите кабель кнопки питания от логической платы.

Потяните его разъём перпендикулярно плоскости логической платы.

Шаг 27

Используйте плоский конец лопатки, чтобы поддеть единственную антенну Bluetooth и отжать её от разъёма на плате Bluetooth.

Шаг 28

Потяните кабель датчика окружающей температуры перпендикулярно плоскости логической платы, чтобы отключить его от разъёма.

Шаг 29

Отключите кабель питания DC-In от логической платы, потянув кабель в сторону правого края iMac при одновременном нажатии на его фиксатор.

Полезно использовать лопатку и поддевать с чередующихся сторон разъёма, чтобы "пройти" его из разъёма.

Шаг 30

Потяните SATA-кабель данных жёсткого диска перпендикулярно плоскости логической платы, чтобы отключить его от разъёма.

Чтобы не повредить разъём на логической плате, рекомендуется использовать металлическую лопатку, чтобы помочь разделить SATA-кабель данных и его разъём.

Шаг 31

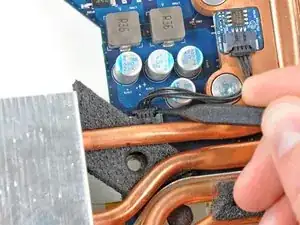

Отделите пенную ленту от верхнего края каркаса радиатора.

Шаг 32

Удалите следующие десять винтов:

Три тонкостенные винта T10 Torx длиной 6,6 мм

Три крупнозернистых винта T10 Torx длиной 7 мм

Два крупнозернистых винта T10 Torx длиной 9,3 мм

Два крупнозернистых винта T10 Torx длиной 5,3 мм

Шаг 33

Слегка оттяните правый край логической платы от задней крышки, чтобы освободить разъёмы задних портов от корпуса.

Наклоните верхний край платы от задней крышки и поднимите сборку логической платы из задней крышки, обращая внимание на кабели, которые могут зацепиться.

При повторной установке логической платы полезно временно зафиксировать кабели лентой, чтобы они не мешали, пока плата не сядет на место в задней крышке.

При сборке логической платы обратите внимание на положение разъёмов ввода-вывода. Когда плата установлена в корпус, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.

Шаг 34

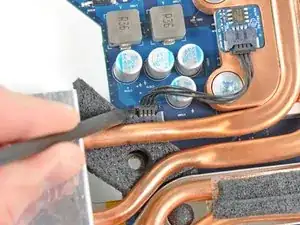

Используйте кончик лопатки, чтобы выжать разъём кабеля датчика температуры ЦП из его гнезда на логической плате.

Полезно выталкивать разъём с чередующихся сторон, чтобы "пройти" его из гнезда.

Шаг 35

Переверните логическую плату так, чтобы её сторона с радиатором была вниз.

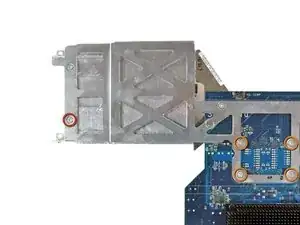

Удалите следующие винты T10 Torx.

Один короткий винт возле конца радиатора.

Четыре винта вокруг самого процессора.

Возможно, потребуется использовать отвертку #1 Phillips, чтобы удерживать нажимные стоечки с пружинами неподвижно, пока вы удаляете четыре винта вокруг процессора.

Шаг 36

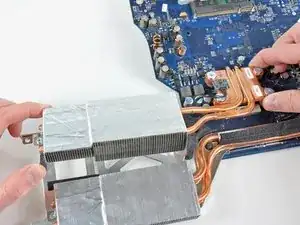

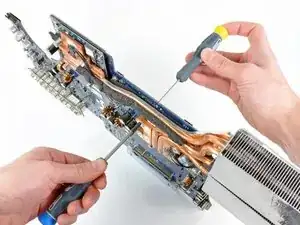

Снимите радиатор процессора с логической платы.

Перед повторной установкой радиатора процессора обязательно нанесите новый слой термопасты. У нас есть руководство, которое упрощает этот процесс.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
