Замена микрофона iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразным шлицем, удерживающие дверцу доступа на iMac.

Оба винта остаются захваченными внутри дверцы доступа.

Снимите дверцу доступа.

Удалите следующие винты по нижнему краю iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм

Положите iMac опорой для подставки вниз на ровную поверхность.

Чтобы снять переднюю рамку с iMac, одновременно:

Нажмите большими пальцами на фиксирующие рычаги оперативной памяти и прижмите iMac вниз.

Указательными пальцами потяните небольшой мостик материала на передней рамке в свою сторону.

Поднимите переднюю рамку вверх, используя указательные пальцы.

Когда мостик материала пройдёт мимо рычагов оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы очистить нижнюю кромку задней крышки.

Поднимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая шлейфы камеры и микрофона, всё ещё подключённые к её верхнему краю.

Третья фотография показывает верхние кронштейны передней рамки и их прорези, вырезанные в верхней кромке задней крышки iMac.

Не снимайте переднюю рамку полностью, она всё ещё прикреплена шлейфами камеры и микрофона.

При необходимости удалите полоску ленты, закрывающую разъём шлейфа микрофона.

Разъём микрофона расположен рядом с внутренней частью верхнего края iMac.

Отсоедините кабель микрофона.

Отсоедините кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём и гнездо кабеля камеры хрупкие и легко деформируются. Снимайте осторожно.

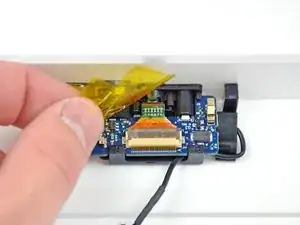

При необходимости удалите полоски ленты, покрывающие плату камеры.

Не забудьте заново приклеить ленту на поверхность платы камеры, чтобы избежать короткого замыкания.

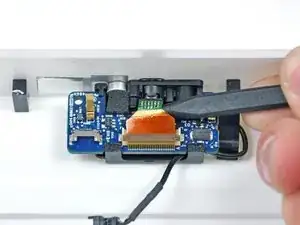

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку шлейфа камеры вверх.

Откиньте язычок от передней поверхности передней рамки.

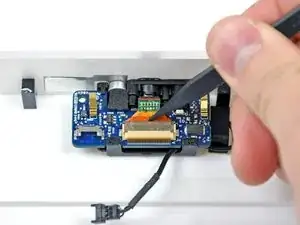

Используйте наконечник лопатки, чтобы вытащить шлейф камеры из его гнезда на плате камеры.

Плата камеры не закреплена винтами, а удерживается чёрным пластиковым кронштейном, прикреплённым к передней рамке.

В следующем шаге вы повернёте два чёрных зажима (показаны красным) от платы камеры, чтобы освободить её от передней рамки.

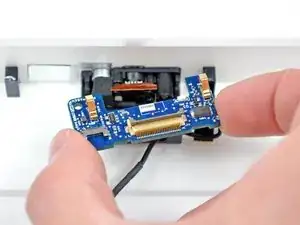

Одновременно поверните оба фиксирующих язычка большим пальцем от платы камеры, одновременно подталкивая плату вверх с обеих сторон указательными пальцами.

Снимите плату камеры с передней рамки.

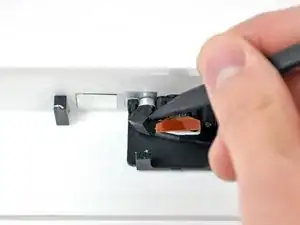

Используйте наконечник лопатки, чтобы снять поролоновую прокладку, закрывающую микрофон.

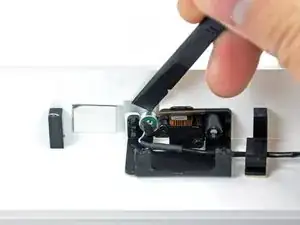

Используйте плоский конец лопатки, чтобы отдёрнуть микрофон от клея, прикрепляющего его к передней рамке.
