Замена камеры в iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразным шлицем, крепящих крышку доступа к iMac.

Оба винта остаются в крышке доступа.

Снимите крышку доступа.

Удалите следующие винты вдоль нижнего края iMac:

Три винта Torx T8 длиной 6 мм

Один винт Torx T8 длиной 8 мм

Положите iMac лицевой стороной вниз на ровную поверхность.

Чтобы снять переднюю рамку с iMac, одновременно выполните следующее:

Нажмите большими пальцами на рычаги оперативной памяти, прижимая iMac вниз.

Указательными пальцами потяните к себе перемычку на передней рамке.

Поднимите переднюю рамку, потянув её вверх указательными пальцами.

Когда перемычка освободится из-под рычагов оперативной памяти, приподнимите переднюю рамку за нижний край, чтобы она очистила нижний край задней панели.

Снимите переднюю рамку с задней панели и отведите её в сторону от нижнего края iMac, осторожно обращаясь с кабелями камеры и микрофона, которые всё ещё подключены к верхнему краю рамки.

На третьем изображении показаны верхние кронштейны передней рамки и пазы, вырезанные в верхнем крае задней панели iMac.

Не удаляйте полностью переднюю рамку, так как она всё ещё соединена кабелями камеры и микрофона.

При необходимости снимите полоску изоленты, покрывающей разъём кабеля микрофона.

Разъём кабеля микрофона расположен у внутреннего края верхней части iMac.

Отсоедините кабель микрофона.

Отсоедините кабель камеры, потянув его разъём от разъёма на плате камеры.

Разъёмы кабеля и платы камеры являются хрупкими и легко ломаются. Извлекайте с осторожностью.

При необходимости снимите полосы изоленты, покрывающие плату камеры.

Не забудьте повторно наклеить изоленту на лицевую сторону платы камеры, чтобы избежать коротких замыканий.

Используйте наконечник лопатки, чтобы поднять фиксатор ленточного кабеля камеры.

Откройте фиксатор в сторону от лицевой стороны передней рамки.

Используйте наконечник лопатки, чтобы вытащить ленточный кабель камеры из разъёма на плате камеры.

Плата камеры не крепится винтами, а удерживается чёрной пластиковой скобой, прикреплённой к передней рамке.

На следующем шаге Вы повернёте два чёрных фиксатора (показаны красным) от платы камеры, чтобы освободить её от передней рамки.

Одновременно поворачивайте оба фиксатора большими пальцами в сторону от платы камеры, а указательными пальцами подталкивайте плату вверх с обеих сторон.

Извлеките плату камеры из передней рамки.

Используйте наконечник лопатки, чтобы снять поролоновую прокладку, покрывающую микрофон.

Используйте плоский конец лопатки, чтобы поддеть микрофон и отделить его от клея, фиксирующего его к передней рамке.

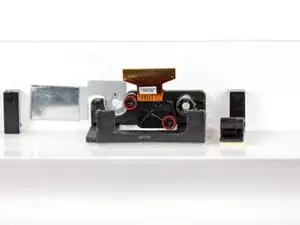

Удалите два винта с крестообразным шлицем, крепящих камеру к кронштейну камеры.

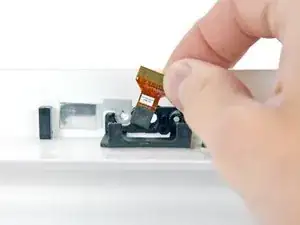

Снимите маленький чёрный пластиковый кронштейн камеры с передней рамки.

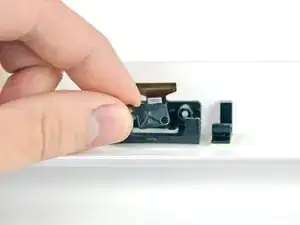

Вытяните объектив камеры из кронштейна и извлеките его из передней рамки.
