Замена вентилятора ЦП iMac Intel 24" EMC 2111

Ослабьте два винта Phillips, удерживающих сервисную крышку на iMac.

Оба винта остаются зафиксированными в сервисной крышке.

Снимите сервисную крышку.

Снимите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм

Положите iMac экраном вниз на ровную поверхность, опираясь на подставку.

Чтобы отвести переднюю рамку от корпуса iMac, одновременно:

Нажмите большим пальцем на фиксаторы оперативной памяти и прижмите iMac вниз.

Указательными пальцами потяните небольшую перемычку на передней рамке в свою сторону.

Поднимите переднюю рамку указательными пальцами вверх.

Когда перемычка освободится от фиксаторов для памяти, приподнимите переднюю рамку за нижний край так, чтобы она освободила нижнюю кромку задней части корпуса.

Отведите переднюю рамку от задней части корпуса и разверните её от нижнего края iMac, следя за подключенными к верхнему краю кабелями камеры и микрофона.

На третьем изображении показаны верхние кронштейны передней рамки и соответствующие им вырезы в верхней кромке задней части корпуса iMac.

Не снимайте переднюю рамку полностью — она всё ещё прикреплена кабелями камеры и микрофона.

При необходимости удалите полоску ленты, закрывающую разъем кабеля микрофона.

Разъем микрофона расположен возле внутренней верхней кромки iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъем от гнезда на плате камеры.

Разъем кабеля камеры и гнездо хрупкие и легко деформируются. Снимайте с осторожностью.

Снимите две отмеченные вкладки экранирующей пластины EMI с рамки ЖК-дисплея.

Снимите два винта T6 Torx, крепящие кабель передачи данных дисплея к плате логики.

Потяните за черную пластиковую язычок, прикрепленную к разъему кабеля передачи данных дисплея, чтобы отсоединить его от платы логики.

Аккуратно потяните пальцами обе стороны широкого разъема инвертора из его гнезда на плате логики.

Освободите инверторный кабель из его положения рядом с вентилятором ЦП.

Перед выполнением этого шага рекомендуется положить iMac экраном вниз на стол, чтобы избежать падения дисплея.

Снимите восемь винтов T8 Torx, крепящих узел дисплея к задней части корпуса.

Полезно использовать тонкую намагниченную отвертку для снятия этих винтов.

Снимите узел дисплея с iMac.

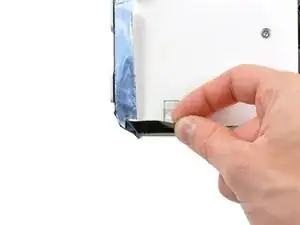

Отогните участок экранирующей ленты EMI, закрывающей нижний край левого динамика.

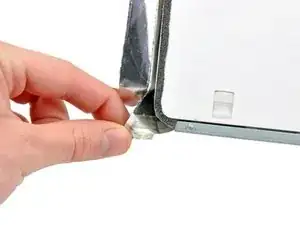

Также отогните ленту, приклеенную к изогнутой стороне левого динамика.

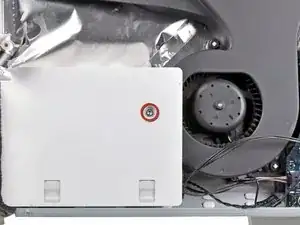

Удалите один винт T10 Torx длиной 38 мм, фиксирующий левый динамик к задней части корпуса.

Осторожно извлеките левый динамик из задней части корпуса.

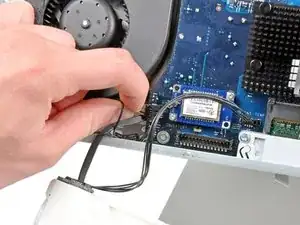

Потяните кабель вентилятора ЦП влево, чтобы отключить его от платы логики.

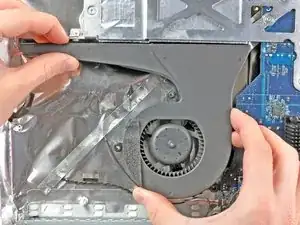

Снимите вентилятор ЦП с пластиковых монтажных стоек, отлитых в задней части корпуса.

Удалите вентилятор ЦП.
