Замена ЖК-дисплея iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразным шлицем, фиксирующие сервисную крышку на iMac.

Оба винта остаются зафиксированными в сервисной крышке.

Снимите сервисную крышку.

Отверните следующие винты вдоль нижнего края iMac:

Три винта T8 Torx, 6 мм

Один винт T8 Torx, 8 мм

Положите iMac опорой подставки на плоскую поверхность.

Чтобы снять переднюю рамку с iMac, выполняйте действия одновременно:

Надавите большими пальцами на рычаги оперативной памяти и прижмите iMac вниз.

Указательными пальцами потяните маленький перемычечный участок передней рамки на себя.

Поднимите переднюю рамку указательными пальцами.

Как только перемычка освободит рычаги оперативной памяти, приподнимите переднюю рамку за её нижний край настолько, чтобы она освободилась от нижнего края задней крышки.

Отожмите переднюю рамку от задней крышки и отведите её от нижнего края iMac, учитывая кабели камеры и микрофона, по-прежнему подключённые к её верхнему краю.

На третьей фотографии показаны верхние кронштейны передней рамки и их вырезы в верхнем крае задней крышки iMac.

Не снимайте переднюю рамку полностью — она по-прежнему подключена кабелями камеры и микрофона.

При необходимости удалите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона находится рядом с внутренней частью верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупкие и легко гнутся. Снимайте осторожно.

Отклейте две отмеченные вкладки экранирующей ленты EMI с рамки ЖК-дисплея.

Снимите два винта T6 Torx, фиксирующие кабель данных дисплея на логической плате.

Потяните за чёрную пластиковую бирку, прикреплённую к разъёму кабеля данных дисплея, чтобы отсоединить его от логической платы.

С помощью кончиков пальцев вытащите обе стороны широкого разъёма кабеля инвертора из его гнезда на логической плате.

Снимите кабель инвертора с его расположения рядом с вентилятором ЦП.

Перед выполнением этого шага рекомендуется положить iMac опорой подставки на стол, чтобы избежать падения дисплея.

Удалите восемь винтов T8 Torx, которые крепят сборку дисплея к задней крышке.

Полезно использовать тонкую намагниченную отвёртку для извлечения этих винтов.

Снимите сборку дисплея с iMac.

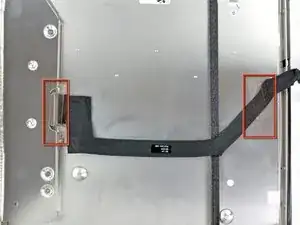

Снимите две полоски ленты, фиксирующие кабель данных дисплея на задней стороне дисплея.

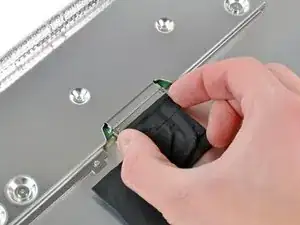

Сожмите два фиксирующих рычага вместе и вытащите разъём кабеля данных дисплея из его гнезда.

Тяните кабель параллельно задней поверхности ЖК-дисплея. Тяга вверх может повредить кабель и/или ЖК-дисплей.

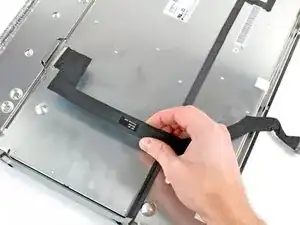

Снимите кабель данных дисплея.

Снимите большой кусок ленты, закрывающий разъём кабеля инвертора, и любую ленту, фиксирующую кабель на плате инвертора.

Поднимите разъём кабеля инвертора прямо вверх из его гнезда на плате инвертора.

Снимите кабель инвертора с ЖК-дисплея.

Отклейте полоску вспененной ленты от платы инвертора.

Снимите большой кусок чёрной ленты, закрывающий боковую часть платы инвертора.

Снимите два винта с крестообразным шлицем, крепящие плату инвертора к задней части ЖК-дисплея.

Осторожно снимите чёрную крышку с платы инвертора со стороны, ближайшей к краю ЖК-дисплея.

Отключите семь фиксирующих соединителей с боковой стороны платы инвертора.

Поднимите плату инвертора с экрана ЖК.

При повторной установке платы инвертора убедитесь, что вы задвинули плату под две защёлки, расположенные ближе всего к центру ЖК, прежде чем опустить её на место.

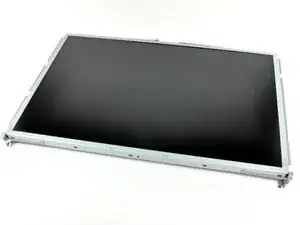

Остаётся ЖК.
