Замена платы Bluetooth в iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразной шлицей, крепящие дверцу доступа к вашему iMac.

Оба винта остаются зафиксированными в дверце доступа.

Снимите дверцу доступа.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм

Положите iMac экраном вниз на ровную поверхность, опирая на подставку.

Чтобы отвести переднюю рамку от iMac, одновременно:

Нажмите большими пальцами на фиксирующие рычаги оперативной памяти и удерживайте iMac прижатым.

Укажите указательными пальцами и потяните маленький мостик материала на передней рамке в свою сторону.

Поднимите переднюю рамку указательными пальцами вверх.

Когда маленький мостик материала пройдет мимо фиксирующих рычагов оперативной памяти, приподнимите нижний край передней рамки достаточно, чтобы он освободился от нижнего края задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая подключенные кабели камеры и микрофона, идущие к верхнему краю.

На третьем изображении показаны верхние крепления передней рамки и вырезы для них в верхнем крае задней крышки iMac.

Не снимайте переднюю рамку полностью — она по‑прежнему прикреплена кабелями камеры и микрофона.

При необходимости снимите полоску ленты, закрывающую разъем кабеля микрофона.

Разъем микрофона находится рядом с внутренней частью верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъем от гнезда на плате камеры.

Разъем кабеля камеры и гнездо хрупки и легко изгибаются. Снимайте осторожно.

Плата Bluetooth расположена в нижнем левом углу iMac, слева от модулей оперативной памяти.

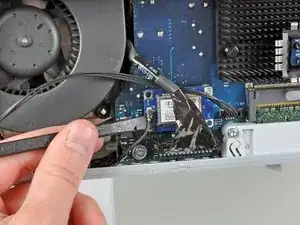

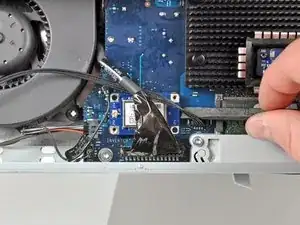

Используйте плоский конец лопатки, чтобы отжать разъем антенны Bluetooth с платы Bluetooth.

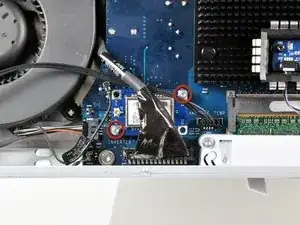

Удалите два винта T6 Torx, крепящие плату Bluetooth к логической плате.

Используйте плоский конец лопатки, чтобы аккуратно отжать правую сторону платы Bluetooth от логической платы.

Проведите плату Bluetooth из‑под кабеля инвертора и выньте её из iMac.
