Замена инверторной платы iMac Intel 24" EMC 2111

Ослабьте два винта с крестообразной шлицем, фиксирующие сервисную крышку на iMac.

Оба винта остаются захваченными в сервисной крышке.

Снимите сервисную крышку.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx 6 мм

Один винт T8 Torx 8 мм

Положите iMac опорой стойки вниз на ровную поверхность.

Чтобы снять переднюю панель с iMac, одновременно:

Надавите большим пальцем на защёлки ОЗУ и прижмите iMac к столу.

Указательными пальцами потяните небольшой перемычку материала на передней панели к себе.

Поднимите переднюю панель указательными пальцами.

Когда перемычка материала освободит защёлки ОЗУ, приподнимите переднюю панель за её нижний край настолько, чтобы она освободилась от нижнего края задней крышки.

Снимите переднюю панель с задней крышки и отведите её от нижнего края iMac, следя за кабелями камеры и микрофона, которые всё ещё прикреплены к её верхнему краю.

На третьем изображении показаны верхние кронштейны передней панели и их прорези, вырезанные в верхнем крае задней крышки iMac.

Не удаляйте переднюю панель полностью, она всё ещё подключена кабелями камеры и микрофона.

При необходимости удалите полоску ленты, покрывающую разъём кабеля микрофона.

Разъём микрофона расположен внутри верхнего края iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупки и легко гнутся. Снимайте осторожно.

Отделите две выделенные вкладки экранирования EMI от рамки ЖК-дисплея.

Удалите два винта T6 Torx, фиксирующие кабель данных дисплея на логической плате.

Потяните за чёрную пластиковую насадку, прикреплённую к разъёму кабеля данных дисплея, чтобы отключить его от логической платы.

Используя подушечки пальцев, потяните обе стороны широкого разъёма инверторного кабеля из его гнезда на логической плате.

Отведите инверторный кабель от его местоположения рядом с вентилятором процессора.

Перед выполнением этого шага настоятельно рекомендуется положить iMac опорой стойки вниз на стол, чтобы экран не упал.

Удалите восемь винтов T8 Torx, фиксирующих узел дисплея к задней крышке.

Полезно использовать тонкую намагниченную отвертку для извлечения этих винтов.

Снимите узел дисплея с iMac.

Удалите большой кусок ленты, покрывающий разъём инверторного кабеля, и любую ленту, фиксирующую кабель к инверторной плате.

Поднимите разъём инверторного кабеля строго вертикально вверх из его гнезда на инверторной плате.

Удалите инверторный кабель с ЖК.

Снимите полоску поролоновой ленты с инверторной платы.

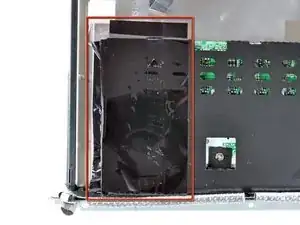

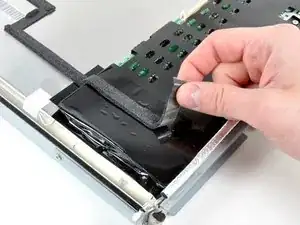

Удалите большой кусок чёрной ленты, закрывающий сторону инверторной платы.

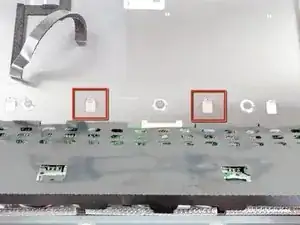

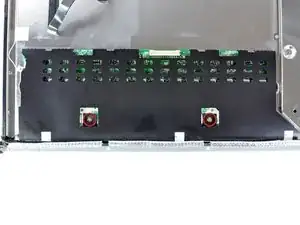

Удалите два винта с крестообразной шлицем, фиксирующие инверторную плату на задней стороне ЖК.

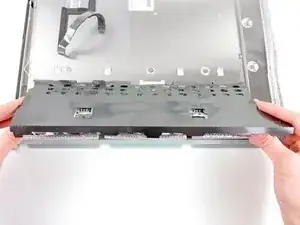

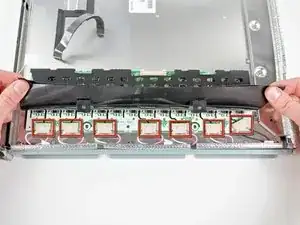

Осторожно снимите чёрную крышку с инверторной платы со стороны, ближайшей к краю ЖК.

Отключите семь фиксирующих разъёмов от боковой стороны инверторной платы.

Снимите инверторную плату с ЖК.

При повторной установке инверторной платы обязательно вставьте плату под две защёлки, расположенные ближе к центру ЖК, прежде чем опустить её на место.
