Замена твердотельного накопителя MacBook Air 13" Late 2010

Apple

Используйте это руководство для обновления или замены твердотельного накопителя в MacBook Air 13” Late 2010. Этот MacBook Air использует собственный разъем для хранения данных и, следовательно, не совместим с обычными накопителями M.2 без использования адаптера.

Перед выполнением этого ремонта, если это возможно, создайте резервную копию вашего существующего SSD. Затем ознакомьтесь с интернет-восстановлением или создайте загрузочный внешний диск, чтобы быть готовым установить macOS на новый диск и перенести ваши данные на новый SSD.

Наконец, настоятельно рекомендуем установить macOS 10.13 High Sierra (или более позднюю версию macOS) перед заменой оригинального SSD в вашем MacBook Air. Большинство новых SSD требуют обновленные драйверы хранения, которые отсутствуют в версиях macOS до High Sierra.

Шаг 1

Перед тем как продолжить, отключите устройство, закройте крышку и положите его на мягкую поверхность верхней стороной вниз.

Удалите следующие десять винтов:

Два винта Pentalobe 5-й звезды длиной 9 мм

Восемь винтов Pentalobe 5-й звезды длиной 2.6 мм

Специальная отвертка, необходимая для удаления восьми винтов Pentalobe 5-й звезды, доступна здесь.

Шаг 2

Вставьте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы снять нижнюю крышку с Air.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

В целях предосторожности мы рекомендуем отсоединить разъем батареи от логической платы, чтобы избежать любых электрических разрядов. Этот шаг является необязательным и не требуется.

Схватите прозрачную пластиковую язычок, прикрепленный к разъему батареи, и потяните его к передней кромке Air, чтобы отключить батарею от логической платы.

Не поднимайте разъем вверх в процессе отключения.

Шаг 4

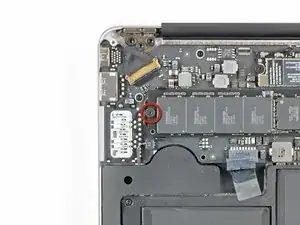

Удалите единственный винт Torx T5 длиной 2.9 мм, закрепляющий SSD на логической плате.

Шаг 5

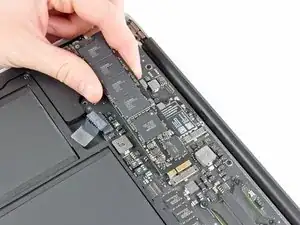

Не поднимайте конец SSD слишком сильно.

Необходимо немного приподнять конец
