Замена трекпада MacBook Air 13" Late 2010

Перед началом работы выключите устройство, закройте крышку и положите его экраном вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 9 мм 5‑конечных Pentalobe винта

Восемь 2.6 мм 5‑конечных Pentalobe винтов

Специальная отвертка, необходимая для отворачивания восьми 5‑конечных Pentalobe винтов, доступна здесь.

Подденьте пальцами между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку и снять её с Air.

Снимите нижнюю крышку и отложите её в сторону.

Возьмитесь за прозрачную пластиковую тягу, прикреплённую к разъёму аккумулятора, и потяните её в направлении переднего торца Air, чтобы отключить аккумулятор от платы логики.

Не поднимайте соединитель вверх при его отключении.

Удалите следующие пять винтов, фиксирующих аккумулятор к верхней части корпуса:

Три 6.3 мм винта T5 Torx

Два 2.4 мм винта T5 Torx

При обращении с аккумулятором избегайте сдавливания или касания четырёх оголённых литий‑полимерных элементов.

Поднимите аккумулятор за край, ближайший к плате логики, и извлеките его из верхней части корпуса.

Если вы устанавливаете новый аккумулятор, его следует откалибровать после установки:

Зарядите его до 100%, затем продолжайте заряжать как минимум ещё 2 часа. Затем отсоедините питание и используйте ноутбук обычно, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым, пока он не перейдёт в спящий режим из‑за низкого заряда. Подождите не менее 5 часов, затем зарядите ноутбук без перерыва до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, возможно, потребуется сбросить SMC вашего MacBook.

Замена аккумулятора может поставляться с пластиковыми защитными плёнками и прокладками. Плёнка легко снимается и должна быть удалена перед установкой. Прокладка толще и служит защитой от проколов. Не удаляйте прокладку с аккумулятора.

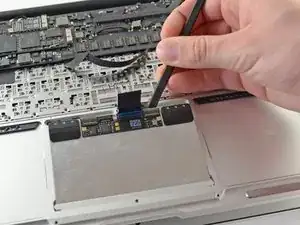

Используйте наконечник лопатки или ноготь, чтобы поддеть и отогнуть зажимающую крышку в ZIF‑разъёме шлейфа трекпада.

Убедитесь, что вы поднимаете именно шарнирную зажимающую крышку (на стороне, противоположной кабелю), не сам разъём.

Вытяните шлейф трекпада прямо из разъёма в направлении заднего торца Air.

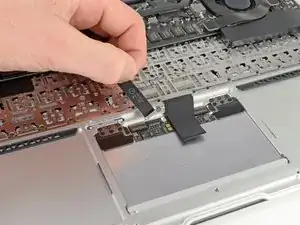

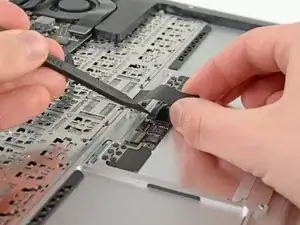

Осторожно приподняв шлейф клавиатуры одной рукой, используйте наконечник лопатки или ноготь, чтобы отогнуть зажимающую крышку в ZIF‑разъёме шлейфа клавиатуры.

Убедитесь, что вы поднимаете шарнирную зажимающую крышку, не сам разъём.

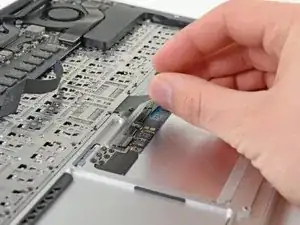

Вытяните шлейф клавиатуры прямо из разъёма в направлении переднего торца Air.

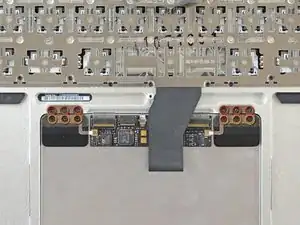

Удалите следующие двенадцать винтов:

Шесть 1.6 мм винтов Phillips, фиксирующих трекпад к верхней части корпуса.

Шесть 1.6 мм винтов Phillips, фиксирующих кронштейны трекпада к трекпаду.

Отвертки Phillips #000 должно быть достаточно, но также может подойти JIS #000.

Снимите правый и левый кронштейны трекпада с верхней части корпуса.

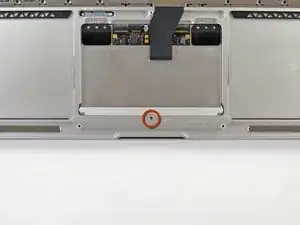

Удалите 1.4 мм установочный винт T5 Torx из его нарезного отверстия у переднего края верхней части корпуса.

При сборке не перетягивайте установочный винт, так как при определённом усилии кнопка перестанет щёлкать. Отрегулируйте винт так, чтобы подвижная сторона трекпада имела минимальный люфт.

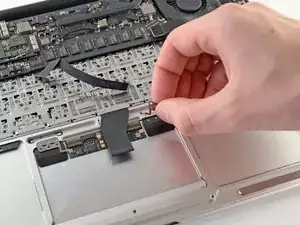

Используйте плоский край лопатки, чтобы осторожно отжать край трекпада, ближайший к клавиатуре, из его пазов в верхней части корпуса, поднимая его от кронштейнов, прикреплённых к верхней части корпуса.

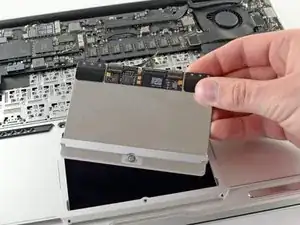

Извлеките трекпад из верхней части корпуса.
