Замена радиатора MacBook Air 13" Late 2010

Перед началом работы выключите устройство, закройте крышку и положите его на мягкую поверхность верхней стороной вниз.

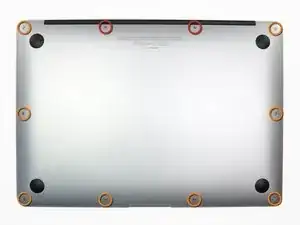

Снимите следующие десять винтов:

Два 9 мм 5-точечных винта Pentalobe

Восемь 2.6 мм 5-точечных винтов Pentalobe

Специальная отвертка, необходимая для снятия восьми 5-точечных винтов Pentalobe, доступна здесь.

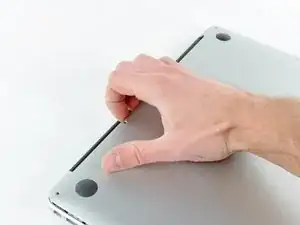

Засуньте пальцы между дисплеем и нижним корпусом и потяните вверх, чтобы отщелкнуть нижний корпус от Air.

Снимите нижний корпус и отложите его в сторону.

В целях предосторожности рекомендуется отключить разъем батареи от логической платы, чтобы избежать электрического разряда. Этот шаг необязателен и не требуется.

Возьмитесь за прозрачную пластиковую вставку, прикрепленную к разъему батареи, и потяните её в направлении переднего края Air, чтобы отключить батарею от логической платы.

Не поднимайте разъем вверх при его отключении.

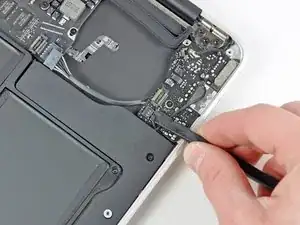

Используйте плоский конец лопатки, чтобы приподнять разъем кабеля платы ввода-вывода из его гнезда на плате ввода-вывода.

У следующего разъема особенно глубокое гнездо. Будьте осторожны при его отключении.

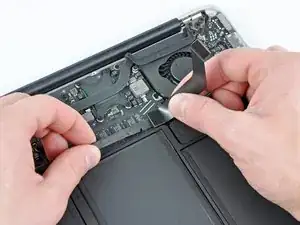

Осторожно отлейте кабель платы ввода-вывода от верхней части вентилятора.

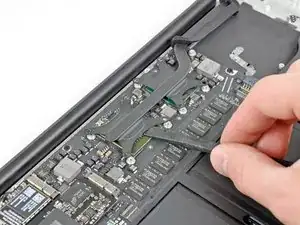

Потянув кабель платы ввода-вывода вверх недалеко от его соединения с логической платой, используйте кончик лопатки, чтобы поочередно поддевать стороны разъема и «выгуливать» его из гнезда.

Снимите кабель платы ввода-вывода.

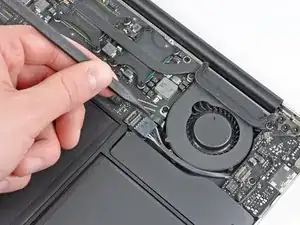

Используйте кончик лопатки, чтобы аккуратно поддеть и откинуть фиксирующую планку в ZIF-разъеме кабеля вентилятора.

Убедитесь, что вы поднимаете именно подвижную фиксирующую планку, а не сам разъем.

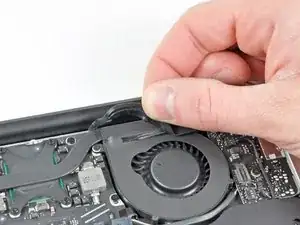

Отлейте резиновую прокладку от клеевой основы на верхней части вентилятора.

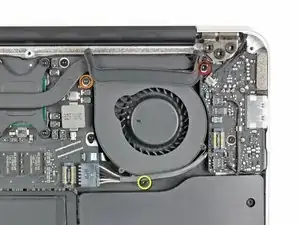

Снимите следующие три винта, крепящие вентилятор к верхнему корпусу:

Один 3.6 мм винт T5 Torx

Один 2.7 мм винт T5 Torx

Один 3.6 мм винт T5 Torx с короткой головкой

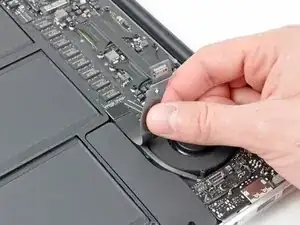

Поднимите вентилятор из верхнего корпуса и аккуратно вытяните ленточный кабель вентилятора из его гнезда при снятии устройства с Air.

Отключите плату ввода-вывода, потянув силовой кабель от его гнезда на логической плате.

Тяните кабель параллельно лицевой стороне логической платы в направлении правого края Air.

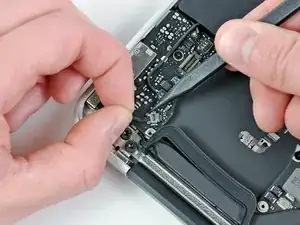

Потяните кабель камеры параллельно лицевой стороне платы ввода-вывода к углу Air, чтобы отключить его от гнезда, используя кончик лопатки, чтобы поддавить разъем и вытолкнуть его из гнезда.

Не поднимайте этот кабель вверх при отключении, так как его гнездо может отломаться от логической платы.

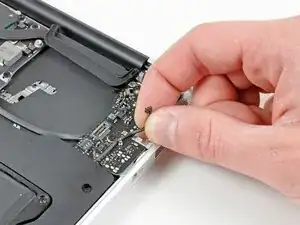

Используйте плоский конец лопатки, чтобы поддеть разъем кабеля левого динамика вверх и вынуть его из гнезда на плате ввода-вывода.

Поддавайте снизу, под проводами.

Снимите кабель левого динамика с держателя на плате ввода-вывода.

Используйте плоский конец лопатки, чтобы поддеть разъем кабеля микрофона вверх и вынуть его из гнезда на плате ввода-вывода.

Поддавайте снизу, под проводами.

Снимите один 3.6 мм винт T5 Torx, закрепляющий плату ввода-вывода в верхнем корпусе.

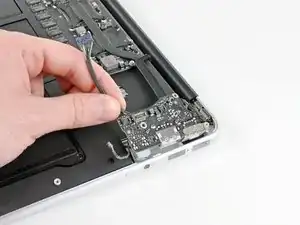

Осторожно поднимите плату ввода-вывода за край, ближайший к логической плате, и выньте её из верхнего корпуса.

Снимите восемь 2.5 мм винтов T5 Torx, крепящих радиатор к логической плате.

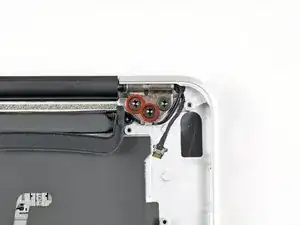

Снимите два 4.9 мм винта T8 Torx, крепящих держатель антенного кабеля на левом шарнире дисплея к верхнему корпусу.

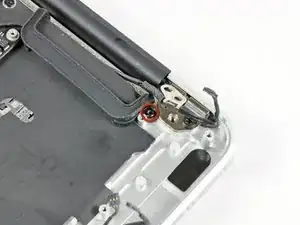

Отодвиньте держатель антенного кабеля в сторону и снимите 3 мм винт T5 Torx, удерживающий конец радиатора к верхнему корпусу.

Если радиатор кажется приклеенным к логической плате после снятия всех восьми винтов, аккуратно используйте лопатку, чтобы отделить радиатор от поверхностей процессора и графического чипа.

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое упрощает этот процесс.

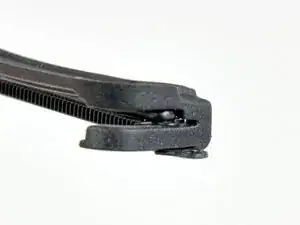

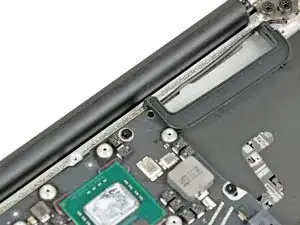

На этих снимках показано, как должна быть установлена резиновая прокладка вентилятора при сборке. Следите за тем, чтобы не устанавливать прокладку под «ушком», куда вкручивается конец радиатора в верхний корпус.

Также убедитесь, что небольшой направляющий штифт, отлитый в резиновой прокладке, совмещается с отверстием, вырезанным в верхнем правом углу платы.
