Замена платы логики MacBook Air 13" Late 2010

Перед началом работы выключите устройство, закройте крышку и положите его на мягкую поверхность экраном вниз.

Удалите следующие десять винтов:

Два 9 мм 5‑зубца Pentalobe винта

Восемь 2,6 мм 5‑зубца Pentalobe винтов

Специальная отвертка, необходимая для удаления восьми 5‑зубцовых Pentalobe винтов, доступна здесь.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку Air.

Снимите нижнюю крышку и отложите её в сторону.

В целях предосторожности рекомендуется отключить разъем батареи от платы логики, чтобы избежать электрического разряда. Этот шаг необязателен и не является обязательным.

Возьмитесь за прозрачную пластиковую вкладку, прикреплённую к разъему батареи, и потяните её в направлении переднего края Air, чтобы отключить батарею от платы логики.

Не тяните разъём вверх при отключении.

Используя плоский конец лопатки, подденьте разъём кабеля платы ввода/вывода вверх, чтобы вынуть его из гнезда на плате ввода/вывода.

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отсоединении.

Осторожно отсоедините кабель платы ввода/вывода от верхней части вентилятора.

Аккуратно потянув кабель платы ввода/вывода вверх вблизи его соединения с платой логики, используйте наконечник лопатки, чтобы поочередно поддевать стороны разъёма и «вывести» его из гнезда.

Снимите кабель платы ввода/вывода.

Используйте наконечник лопатки, чтобы аккуратно отогнуть фиксационную планку в разъёме ZIF кабеля вентилятора.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую планку, не сам разъём.

Снимите резиновую прокладку с клеевой основы на верхней части вентилятора.

Удалите следующие три винта, фиксирующие вентилятор к верхней части корпуса:

Один 3,6 мм винт T5 Torx

Один 2,7 мм винт T5 Torx

Один 3,6 мм винт T5 Torx с короткой головкой

Поднимите вентилятор из верхней части корпуса и аккуратно вытяните лентовый кабель вентилятора из его гнезда при снятии с Air.

Отключите плату ввода/вывода, потянув силовой кабель от его гнезда на плате логики.

Тяните кабель параллельно плоскости платы логики в направлении правого края Air.

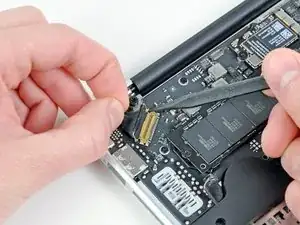

Потяните кабель камеры параллельно плоскости платы ввода/вывода в направлении угла Air, чтобы отсоединить его от гнезда, используя наконечник лопатки, чтобы подтолкнуть разъём из гнезда.

Не тяните этот кабель вверх при отсоединении — его гнездо может отломаться от платы логики.

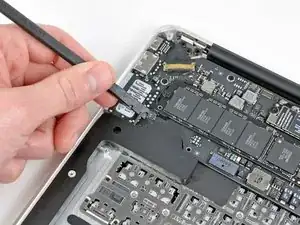

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика вверх и вынуть его из гнезда на плате ввода/вывода.

Подденьте снизу, под проводами.

Освободите провод левого динамика из его держателя на плате ввода/вывода.

Используйте плоский конец лопатки, чтобы поддеть разъём микрофона вверх и вынуть его из гнезда на плате ввода/вывода.

Подденьте снизу, под проводами.

Удалите один 3,6 мм винт T5 Torx, фиксирующий плату ввода/вывода к верхней части корпуса.

Осторожно поднимите плату ввода/вывода за край, ближайший к плате логики, и извлеките её из верхней части корпуса.

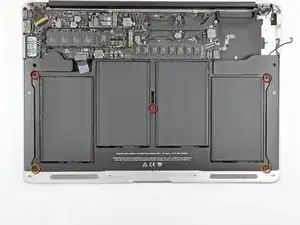

Удалите следующие пять винтов, фиксирующих батарею к верхней части корпуса:

Три 6,3 мм винта T5 Torx

Два 2,4 мм винта T5 Torx

При обращении с батареей избегайте сжатия или касания четырёх открытых литий‑полимерных ячеек.

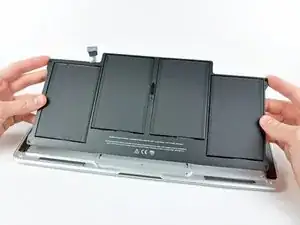

Поднимите батарею за край, ближайший к плате логики, и извлеките её из верхней части корпуса.

Используйте наконечник лопатки или ноготь, чтобы отогнуть фиксирующую планку в ZIF‑разъёме лентового кабеля трекпада.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую планку, не сам разъём.

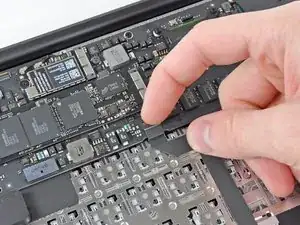

Вытяните лентовый кабель трекпада прямо из гнезда в направлении переднего края Air.

Используйте плоский конец лопатки, чтобы поддеть разъём правого динамика вверх и вынуть его из гнезда на плате логики.

Подденьте снизу, под кабелями.

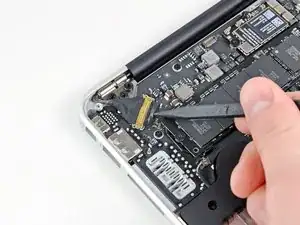

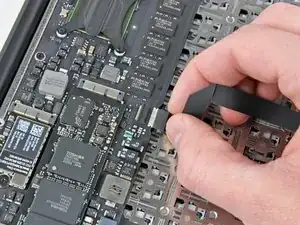

Осторожно подденьте кончик лопатки под чёрную пластиковую защёлку, приклеенную к кабелю передачи данных дисплея, чтобы защёлка поднялась вверх и отодвинулась от разъёма.

Держите защёлку отодвинутой от разъёма, используйте кончик лопатки и пальцы, чтобы аккуратно извлечь кабель передачи данных дисплея из его разъёма, сдвигая его в сторону угла Air.

Не тяните кабель передачи данных дисплея вверх при его отсоединении, так как разъём может отломиться от логической платы.

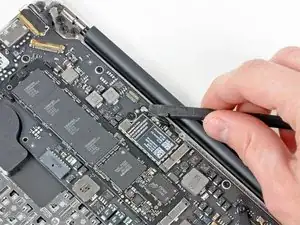

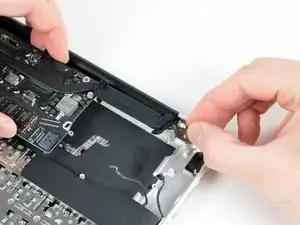

Используйте плоский конец лопатки, чтобы поддеть оба разъёма антенных кабелей и отвести их от разъёмов на плате AirPort/Bluetooth.

Осторожно выведите антенные кабели из прорези в логической плате.

Удалите один винт T5 Torx длиной 2.85 мм, фиксирующий SSD к логической плате.

Не поднимайте край SSD чрезмерно.

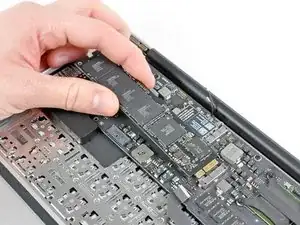

Вытяните накопитель прямо из его разъёма и удалите его с логической платы.

При повторной установке SSD убедитесь, что он правильно уложен в разъём перед затяжкой фиксирующего винта.

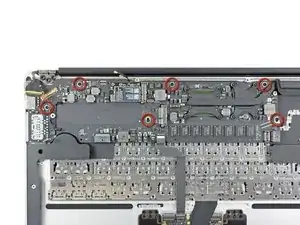

Удалите шесть винтов T5 Torx длиной 6.3 мм, фиксирующих логическую плату к верхней части корпуса.

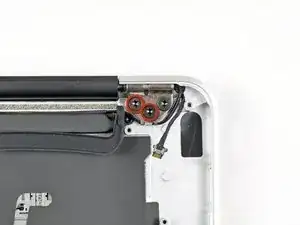

Удалите две внутренние винта T8 Torx длиной 4.9 мм, фиксирующие держатель антенного кабеля и левый шарнир сцепления к верхней части корпуса.

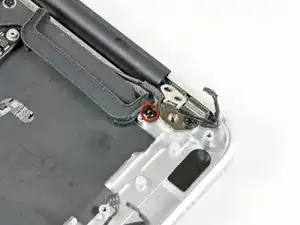

Сдвиньте держатель антенного кабеля немного в сторону и удалите винт T5 Torx длиной 3 мм, фиксирующий конец радиатора к верхней части корпуса.

Удерживайте антенные кабели в стороне, приподнимая конец радиатора логической платы из верхней части корпуса.

Аккуратно извлеките узел логической платы из верхней части корпуса, следя за тем, чтобы не защемить кабели.

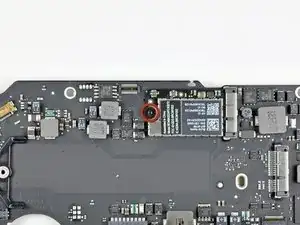

Удалите один винт T5 Torx длиной 2.9 мм, фиксирующий плату AirPort/Bluetooth к логической плате.

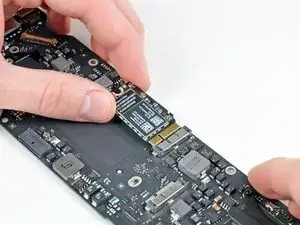

Немного приподнимите свободный край платы AirPort/Bluetooth и вытащите её из разъёма на логической плате.

Удалите плату AirPort/Bluetooth с логической платы.

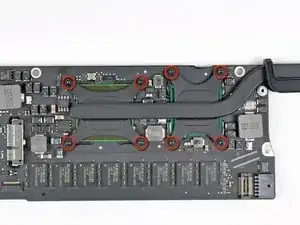

Удалите восемь винтов T5 Torx длиной 2.5 мм, фиксирующих радиатор к логической плате.

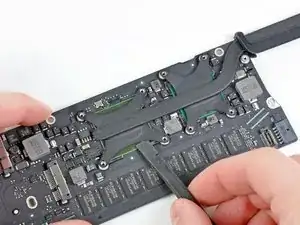

Если после удаления всех восьми винтов радиатор как будто приклеен к плате, используйте лопатку, чтобы аккуратно отделить радиатор от поверхности процессора и графического чипа.

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое облегчит задачу.

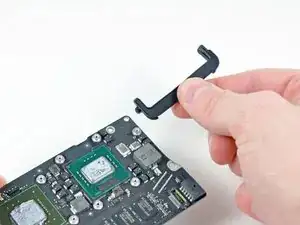

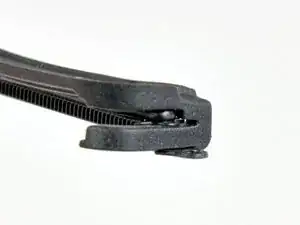

Снимите резиновую уплотнительную прокладку вентилятора с логической платы.

Логическая плата остаётся.

На этих снимках показано, как должна быть установлена резиновая прокладка вентилятора при сборке. Не устанавливайте прокладку под «ушком», где конец радиатора прикручен к верхней части корпуса.

Кроме того, убедитесь, что небольшой выступ, формованный в резиновой прокладке, совпадает с отверстием в правом верхнем углу логической платы.
