Замена узла дисплея MacBook Air 13" середины 2011 года
Используйте это руководство для замены повреждённого дисплея.
Шаг 1

Перед началом работы выключите MacBook. Закройте дисплей и положите его на мягкую поверхность верхней стороной вниз.
С помощью отвёртки P5 Pentalobe открутите десять винтов, фиксирующих нижний корпус, следующих длин:
Два винта 9 мм
Восемь винтов 2,6 мм
Шаг 2

Просуньте пальцы между дисплеем и нижним корпусом и потяните вверх, чтобы отщёлкнуть нижний корпус от Air.
Снимите нижний корпус и отложите его в сторону.
Шаг 3

В качестве меры предосторожности против случайного разряда или удара отключите разъём аккумулятора от платы логики.
Возьмитесь за прозрачную пластиковую язычок, прикреплённый к разъёму аккумулятора, и потяните его в направлении переднего края Air, чтобы отключить аккумулятор от платы логики.
Обязательно тяните соединитель горизонтально в сторону аккумулятора, а не вверх от корпуса Air, иначе вы можете повредить гнездо на плате логики.
Шаг 4

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода-вывода и приподнять его из гнезда на плате ввода-вывода.
Шаг 5

Осторожно отлепите кабель платы ввода-вывода от верхней части вентилятора.
Шаг 6

Следующий разъём имеет особенно глубокое гнездо. Относитесь к нему с осторожностью при отключении.
Осторожно потягивая кабель платы ввода-вывода вверх вблизи его соединения с платой логики, используйте кончик лопатки, чтобы поочередно поддевать стороны разъёма и помогать "выводить" его из гнезда.
Снимите кабель платы ввода-вывода.
Шаг 7

Используйте кончик лопатки, чтобы аккуратно перевернуть фиксирующую планку в ZIF-гнезде кабеля вентилятора.
Убедитесь, что вы поддеваете поворотную фиксирующую планку, а не само гнездо.
Шаг 8

Снимите резиновую прокладку с клея на верхней стороне вентилятора.
Шаг 9

Удалите следующие три винта, крепящие вентилятор к верхнему корпусу:
Один винт T5 Torx 3,6 мм
Один винт T5 Torx 2,7 мм
Один короткий винт T5 Torx 3,6 мм
Шаг 10

Поднимите вентилятор из верхнего корпуса и аккуратно вытащите ленту вентилятора из её гнезда при извлечении из Air.
Шаг 11

Отключите плату ввода-вывода, оттянув силовой кабель от его гнезда на плате логики.
Тяните кабель параллельно лицевой поверхности платы логики в сторону правого края Air.
Шаг 12

Потяните кабель камеры параллельно лицевой поверхности платы ввода-вывода в угол Air, чтобы отключить его от гнезда, используя кончик лопатки, чтобы помочь выдавить разъём из гнезда.
Не тяните этот кабель вверх при отключении, так как его гнездо может отломиться от платы логики.
Шаг 13

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика и приподнять его из гнезда на плате ввода-вывода.
Подденьте снизу, под проводами.
Выведите кабель левого динамика из его держателя на плате ввода-вывода.
Шаг 14

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля микрофона и приподнять его из гнезда на плате ввода-вывода.
Подденьте снизу, под проводами.
Шаг 15

Снимите один винт T5 Torx 3,6 мм, фиксирующий плату ввода-вывода к верхнему корпусу.
Шаг 16

Осторожно поднимите плату ввода-вывода за край, ближайший к плате логики, и извлеките её из верхнего корпуса.
Шаг 17

Удалите следующие пять винтов, фиксирующих аккумулятор к верхнему корпусу:
Три винта T5 Torx 6,3 мм
Два винта T5 Torx 2,4 мм
Шаг 18

При обращении с аккумулятором избегайте сжатия или прикосновения к четырём оголённым ячейкам литий-полимерного аккумулятора.
Поднимите аккумулятор за край, ближайший к плате логики, и извлеките его из верхнего корпуса.
Шаг 19

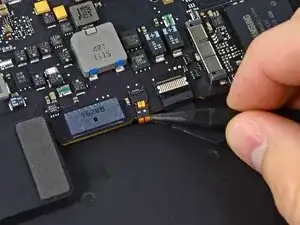

Используйте кончик лопатки или ноготь, чтобы перевернуть фиксирующую планку в ZIF-гнезде ленточного кабеля трекпада.
Убедитесь, что вы поддеваете поворотную фиксирующую планку, а не само гнездо.
Тяните ленточный кабель трекпада прямо из гнезда в направлении переднего края Air.
Шаг 20

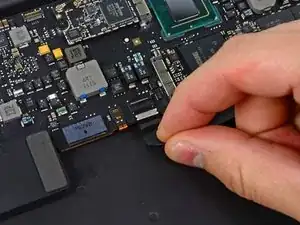

Используйте кончик лопатки, чтобы перевернуть фиксирующую планку в ZIF-гнезде ленточного кабеля подсветки клавиатуры.
Убедитесь, что вы поддеваете поворотную фиксирующую планку, а не само гнездо.
Используйте лопатку, чтобы помочь вытащить кабель из его гнезда.
Шаг 21

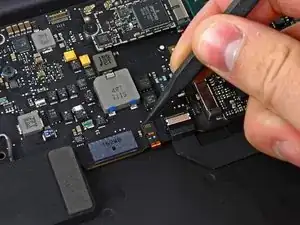

Используйте плоский конец лопатки, чтобы отжать штекер кабеля правого динамика вверх и вынуть его из разъёма на плате.
Подденьте снизу, под кабелями.
Шаг 22

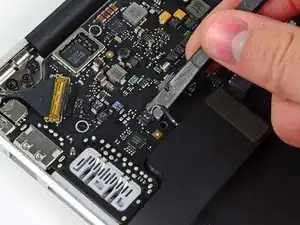

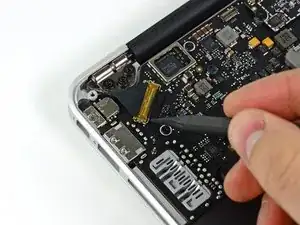

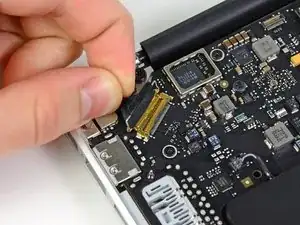

Аккуратно подсуньте кончик лопатки под чёрную пластиковую защёлку, приклеенную к замку кабеля данных дисплея, чтобы защёлка приподнялась и отошла от разъёма.

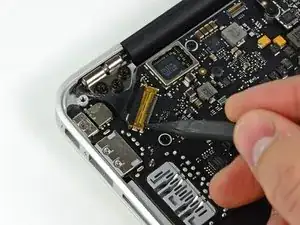

Держа защёлку отодвинутой от разъёма, с помощью кончика лопатки и пальцев аккуратно извлеките кабель данных дисплея из его разъёма.
Не тяните кабель данных дисплея вверх при отсоединении — его разъём может отломиться от платы.
Шаг 23

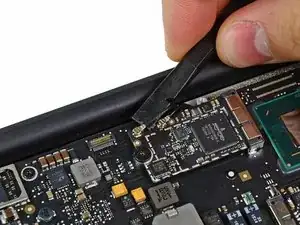

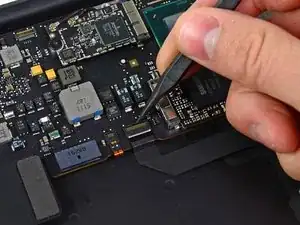

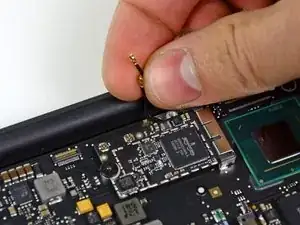

Используйте плоский конец лопатки, чтобы отжать оба разъёма антенных кабелей и снять их с контактов на плате AirPort/Bluetooth.
Шаг 24

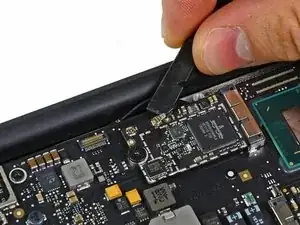

Аккуратно выведите антенные кабели из выреза в плате.
Шаг 25

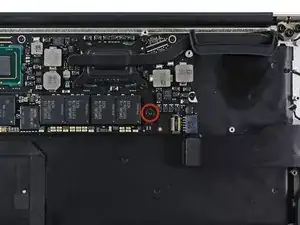

Удалите единственный винт T5 Torx длиной 2,85 мм, фиксирующий SSD к плате.
Шаг 26

Чтобы не повредить его разъём, не поднимайте конец SSD чрезмерно.

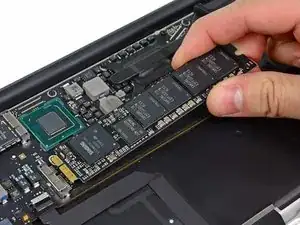

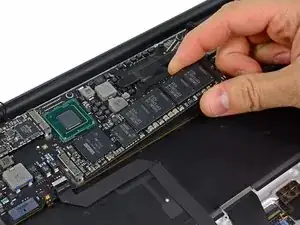

Тяните накопитель прямо из разъёма и снимите его с платы.
При повторной установке SSD убедитесь, что он правильно сидит в разъёме перед установкой фиксирующего винта.
Шаг 27

Снимите шесть винтов T5 Torx длиной 6,3 мм, фиксирующих плату к верхней части корпуса.
Шаг 28

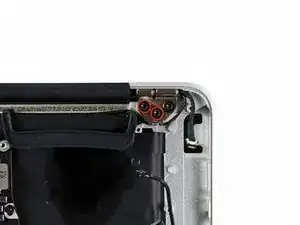

Снимите внутренние два винта T8 Torx длиной 4,9 мм, фиксирующие держатель антенных кабелей и левый шарнир крышки к верхней части корпуса.
Шаг 29

Сдвиньте держатель антенных кабелей чуть в сторону и снимите винт T5 Torx длиной 3 мм, фиксирующий конец радиатора к верхней части корпуса.
Шаг 30

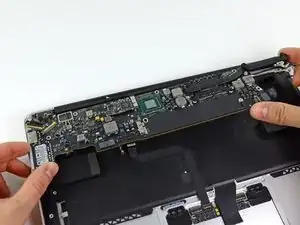

Осторожно извлеките сборку платы из верхней части корпуса, следя за тем, чтобы кабели не застряли.
Держите антенные кабели в стороне, поднимая конец платы с радиатором из верхней части корпуса.
Шаг 31

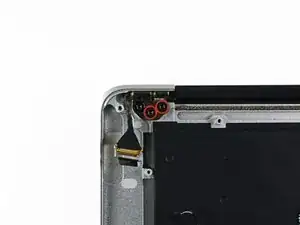

Аккуратно выведите антенные кабели из канала в верхней части корпуса.
Шаг 32

Снимите внутренние два винта T8 Torx длиной 4,9 мм, фиксирующие правый шарнир экрана к верхней части корпуса.
Мы намеренно оставили третий винт для удобства последующих шагов.
Шаг 33

Откройте дисплей до перпендикулярного положения по отношению к верхней части корпуса и установите его на стол, как показано.

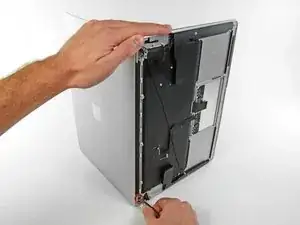

Держа MacBook Air устойчиво, снимите оставшийся винт T8 Torx длиной 4,9 мм с нижнего кронштейна дисплея.
Шаг 34

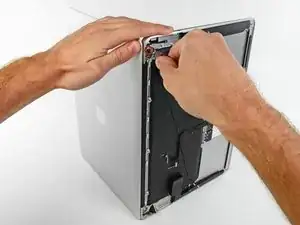

Перед снятием последнего винта дисплея обязательно удерживайте дисплей и верхнюю часть корпуса другой рукой. В противном случае компоненты могут упасть на стол и повредиться.
Снимите последний винт T8 Torx длиной 4,9 мм, фиксирующий дисплей к верхней части корпуса.
Шаг 35

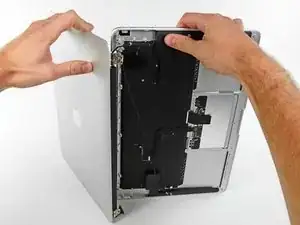

Сдвиньте верхнюю часть корпуса слегка в сторону дисплейной сборки, затем поверните её от передней части дисплейной сборки.
Когда оба шарнира дисплея выйдут из верхней части корпуса, снимите дисплей и отложите в сторону.
